Пример настройки расшифровки

В качестве примера будет рассмотрена настройка расшифровки для территорий. При щелчке по гиперссылке с названием территории будет открываться диаграмма, отображающая данные по этой территории.

Для построения области данных используется «Куб Социально-экономические показатели», создание которого рассмотрено в разделе «Пример создания куба».

Для настройки расшифровки выполните следующие действия:

1. Произведите отметку в справочниках.

2. Создайте копию данного среза, которая будет использоваться для построения диаграммы.

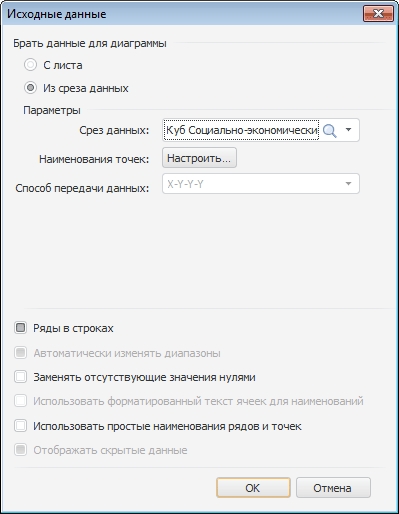

3. На листе отчета создайте диаграмму, в качестве источника данных которой выберите «Из среза данных»:

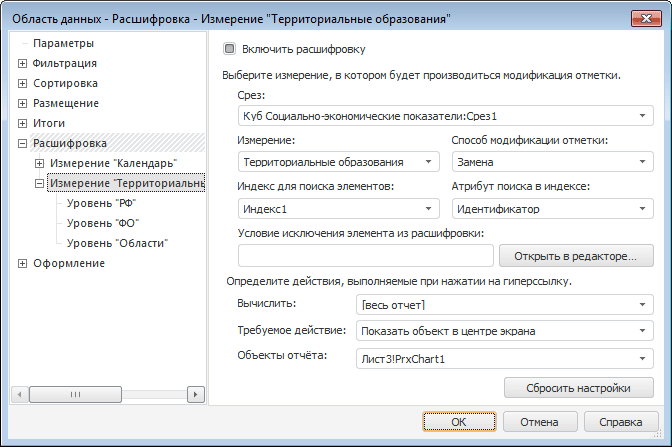

4. Создайте еще один лист отчета, на который из окна «Источники и срезы данных» перетащите «Срез 1». Появится окно «Свойства области данных». Перейдите в нем на вкладку «Расшифровка»:

5. Установите флажок «Включить расшифровку» и задайте параметры:

   • Срез. В раскрывающемся списке выберите «Куб Социально-экономические показатели:Срез1», в измерении которого будет производиться модификация отметки;

   • Измерение. В раскрывающемся списке выберите «Территориальные образования». В данном измерении будет производиться модификации отметки. Изменения отметки отразятся на данных, представленных диаграммой;

   • Способ модификации отметки. В раскрывающемся списке выберите «Замена». Т.е. отметка в измерении будет изменена: будет отмечен только элемент, гиперссылка которого была нажата;

   • В качестве действия, происходящего при срабатывании гиперссылки, установите «Показать объект в центре экрана» и в появившемся поле «Объект расчета» выберите диаграмму, созданную ранее;

6. Нажмите кнопку «ОК».

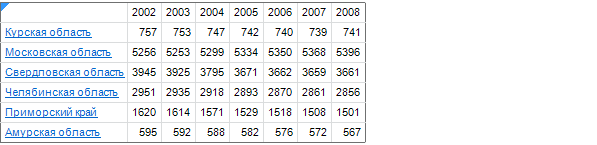

7. Обновите отчет. После этого территории в области данных будут отображены в виде гиперссылок:

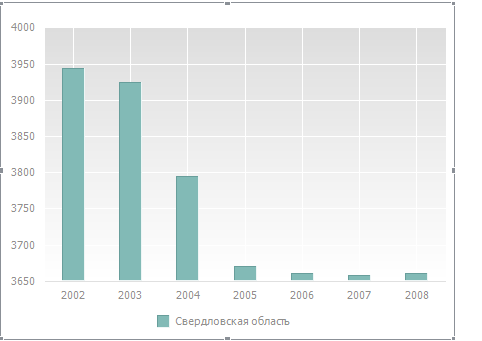

При нажатии на гиперссылку, например «Свердловская область», будет открыт лист с диаграммой по данной области:
