Визуализатор «Индикатор» предназначен для наглядного отображения данных с помощью маркированной шкалы.
Для более наглядного представления данных может быть настроено несколько шкал. Для отображения текущего значения по какой-либо шкале используется стрелка, вращающаяся вокруг оси. Данные каждой шкалы могут быть разбиты на секторы (диапазоны) и для каждого сектора можно настроить различные цвета, чтобы обозначить положение сектора на шкале. Например, зеленый, желтый и красный секторы соответствуют положительным, удовлетворительным и критическим значениям.
Примечание. Визуализатор «Индикатор» доступен только в веб-приложении. Если в веб-приложении создали аналитическую панель, содержащую данный визуализатор, то при открытии панели в настольном приложении визуализатор будет отсутствовать.
Для вставки визуализатора используйте:
команду «Индикатор» в раскрывающемся меню кнопки «Визуализаторы» на вкладке ленты «Главная»;
кнопку «Индикатор» в группе «Визуализаторы» на вкладке ленты «Вставка»;
команду «Индикатор» в раскрывающемся меню пункта «Новый блок» в контекстном меню аналитической панели.
Затем задайте источник данных для индикатора.

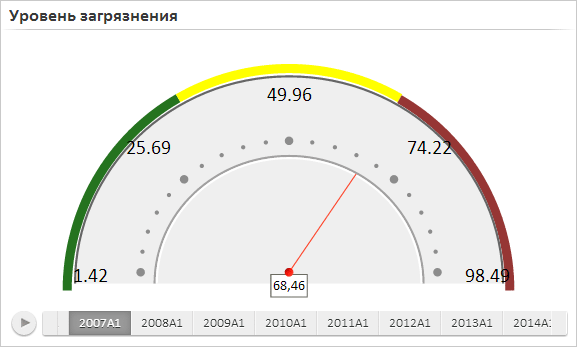

Пример визуализатора «Индикатор»:
Для визуализатора «Индикатор» доступны все операции с объектами, приведенные в разделах «Работа в конструкторе аналитических панелей» и «Настройка визуализаторов».
Примечание. Обратите внимание, что экспорт визуализатора «Индикатор» недоступен.
Настройка основных
параметров индикатора
Настройка динамической
подсветки
