Оси - компоненты диаграммы, служащие для упорядочивания данных на диаграмме. Заголовки столбцов и строк таблицы образуют координатную сетку, позволяющую определить адрес каждой ячейки. На диаграмме аналогичную роль играют ось категорий (X) и ось значений (Y). Оси присутствуют на всех диаграммах, кроме круговых и кольцевых диаграмм, вторичных гистограмм и вторичных круговых диаграмм.
Дополнительная ось - вспомогательная ось значений, в которую могут быть помещены:
значения рядов данных, значительно отличающиеся от значений других рядов;
значения рядов, представленные на диаграмме в различных типах данных (например, цена и объем).
По дополнительной оси можно вывести один или несколько рядов данных.
Ось рядов данных - вспомогательная ось категорий, которую также называют осью глубины диаграммы. Ось рядов диаграммы присутствует только на объемной гистограмме с группами.
Ось состоит из нескольких частей:
Для настройки параметров осей диаграммы используйте вкладки «Ось значений (Х)», «Ось значений (Y)», «Ось значений (дополнительная)» боковой панели.
Примечание. Вкладка «Ось значений (дополнительная)» отображается, если для какого-либо из рядов данных диаграммы на вкладке «Ряды данных» установлен флажок «По дополнительной оси».
Для настройки линии уровня используйте вкладку «Линии уровня» боковой панели.
Примечание. Для оси рядов данных не доступна настройка с помощью боковой панели.

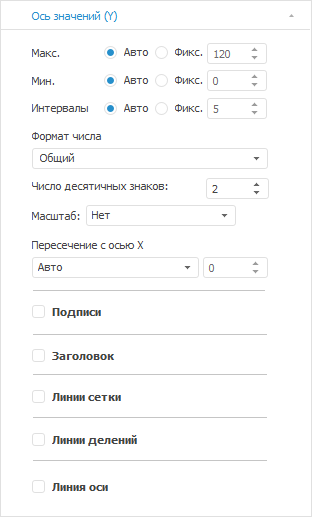

Вид вкладки зависит от выбранной оси. Например, вкладка «Ось значений (Y)» выглядит следующим образом:
Задайте на вкладке следующие настройки оси диаграммы:
Максимальное
и минимальное значение оси
