Диаграммы представляют собой различные формы графического отображения табличных данных и служат для их наглядного отображения:

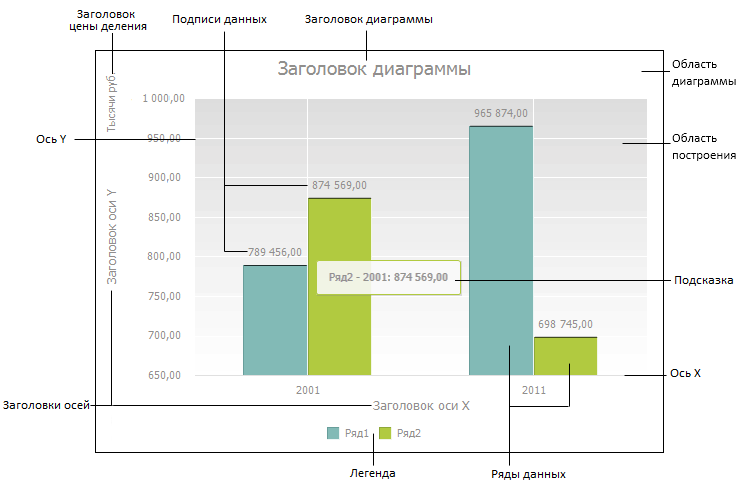

Диаграмма состоит из набора компонентов, каждый из которых обладает определенным набором параметров:
область диаграммы включает в себя все компоненты диаграммы;
оси служат для упорядочивания данных на диаграмме;
область построения включает в себя ряды данных диаграммы;
ряды данных содержит набор значений, на основе которых строится диаграмма;
коридоры диаграммы отображает часть области построения, находящуюся между двумя рядами линейной диаграммы;
линии тренда отображают тенденции данных;
заголовки содержат названия других компонентов диаграммы;
подписи данных содержат сведения о рядах или отдельных точках данных;
всплывающие подсказки отображают информацию о точке ряда данных при наведении на нее курсора;
легенда содержит названия и маркеры данных на диаграмме.
Для работы с компонентом диаграммы его необходимо выделить.
Для выделения компонента диаграммы в инструменте «Отчёты»:
Активируйте диаграмму, щёлкнув по ней.
Выделите компонент. Для этого:
щёлкните по нему;
выполните команду «Выделить элемент» в контекстном меню области диаграммы и выберите элемент;
перейдите на вкладку «Диаграмма» ленты инструментов и в раскрывающемся списке, расположенном в группе «Текущий фрагмент», выберите необходимый элемент диаграммы. Содержание списка аналогично всплывающему меню, которое отображается при выполнении команды контекстного меню «Выделить элемент» диаграммы.
Для выделения компонента диаграммы в инструменте «Аналитические запросы (OLAP)»:
щёлкните по компоненту диаграммы;
выполните команду «Выделить элемент» в контекстном меню области диаграммы.
Для выделения компонента диаграммы в инструменте «Аналитические панели»:
щёлкните по компоненту диаграммы;
выполните команду «Диаграмма > Выделить элемент» в контекстном меню области диаграммы.
После выполнения команды «Выделить элемент» из раскрывающегося списка выберите необходимый элемент:
После выбора необходимого компонента диаграммы он будет выделен в области построения диаграммы.
См. также:
Типы диаграмм | Настройка общих параметров диаграммы
