Гистограмма с интервалами колебаний используется для отображения данных с интервалами колебаний. Аналогична биржевой диаграмме с 4 рядами c объемом, отличается:
возможностью задания смещения для каждого интервала колебания относительно центра столбика;
возможностью увеличения количества используемых рядов;
возможностью отобразить дополнительные ряды по дополнительной оси;
Примечание. Первые четыре ряда строятся по основной оси.
использованием величины того же порядка, что и остальные ряды, вместо объема.
Примечание. Исходные данные должны быть положительными числами.
Для создания гистограммы с интервалами колебаний необходимо правильно упорядочить выводимые данные. В качестве исходных данных должны быть заданы четыре ряда:
1-ый ряд. Значение показателя, относительно которого происходит колебание;
2-ой ряд. Минимальное значение показателя;
3-ий ряд. Максимальное значение показателя;
4-ый ряд. Текущее значения показателя.

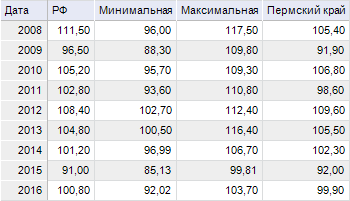

Для примера отображения гистограммы с интервалами колебаний, используем исходные данные «Реальная среднемесячная заработная плата работников, в % к предыдущему году»:

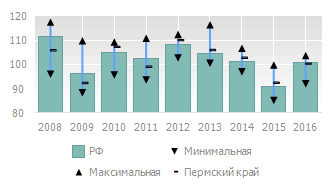

Пример отображения гистограммы с колебаниями:
В режиме редактирования диаграммы доступно изменение следующих параметров:
Для данного типа диаграммы доступна настройка дополнительных параметров.
