Коробчатая диаграмма используется для изучения одного или нескольких наборов данных в графическом виде. Данный тип диаграммы может использоваться для сравнения распределений между несколькими группами или наборами данных. Для каждой группы или набора данных вычисляется статистика центра (медиана, среднее) и статистики диапазона (квартили, стандартные отклонения) для различных моментов времени, и выбранные значения изображаются на диаграмме.
При построении диаграммы всегда используется полный набор данных. Возможны следующие режимы отображения диаграммы:
отображение статистических характеристик набора данных, рассчитанных автоматически;
отображение статистических характеристик набора данных, рассчитанных «вручную». Ряды для такой диаграммы должны располагаться в строго определенном порядке. Обязательными являются: «Минимум», «Нижняя квартиль», «Медиана», «Верхняя квартиль», «Максимум», «Среднее значение». Дополнительные статистические характеристики отображаются линейными рядами.

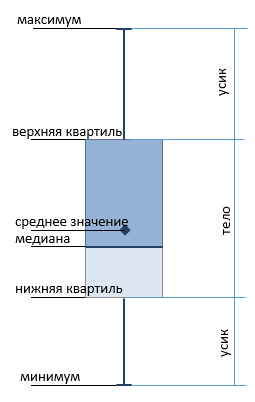

Коробчатая диаграмма состоит из «свечей», у каждой из которых есть «тело» и «усики»:
«Тело» свечи задается значениями верхней и нижней квартилей и медианой.
«Усики» свечи задаются значениями минимума и максимума:
нижний «усик» строится от точки минимума до нижней квартили;
верхний «усик» строится от верхней квартили до точки максимума.

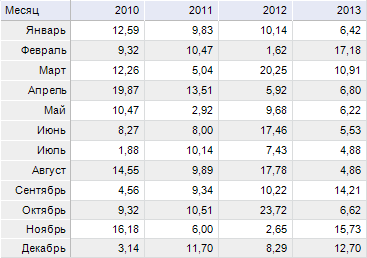

Рассмотрим пример диаграммы с отображением статистических характеристик набора данных, рассчитанных автоматически. Исходные данные для диаграммы «Объем продаж станков, млн. руб»:

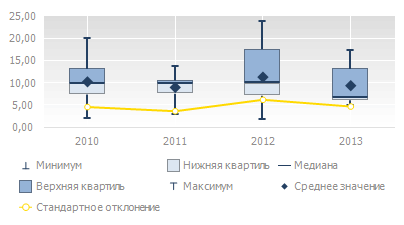

Отображение данных в виде коробчатой диаграммы:

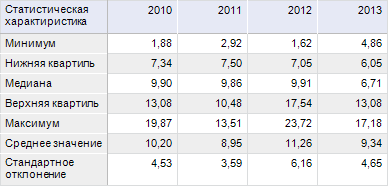

Для построения диаграммы с отображением рассчитанных статистических характеристик используем эти же исходные данные. Все статистические данные должны быть рассчитаны и расположены в таблице в строгом порядке:
Отображение данных в виде коробчатой диаграммы:
В режиме редактирования диаграммы доступно изменение следующих параметров:
Примечание. Ширина «тела» свечек рассчитывается автоматически. Ширина линий максимума и минимума фиксирована.
