Общие настройки оформления легенды

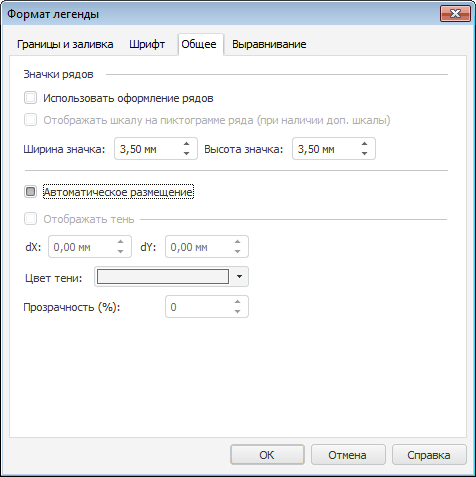

Для настройки общих параметров легенды перейдите на вкладку «Общее» диалогового окна «Формат легенды».

Совет. Для быстрой настройки формата легенды используйте вкладку «Легенда» боковой панели.

Для настройки ширины и высоты значков легенды задайте значение в редакторах чисел «Ширина значка» и «Высота значка» в группе «Значки рядов».

Для отображения тени легенды установите флажок «Отображать тень».

Далее настройте смещение тени по оси категорий (Х) и смещение тени по оси значений (Y) с помощью числовых редакторов «dX» и «dY» соответственно. В раскрывающейся палитре выберите цвет тени либо выберите новый цвет в расширенной палитре цветов, вызываемой при нажатии на кнопку «Другой».

При необходимости настройте прозрачность тени.

Для синхронизации толщины линий и размера маркеров значков рядов в легенде с оформлением рядов в области построения установите флажок «Использовать оформление рядов» в группе «Значки рядов».

Примечание. Параметр «Использовать оформление рядов» доступен только для легенд диаграмм, содержащих точечные и линейные ряды.

Настройка доступна, если хотя бы один ряд данных расположен по дополнительной оси.

Для отображения у каждого ряда оси, по которой расположен ряд, установите флажок «Отображать шкалу на пиктограмме ряда». После установки флажка в легенде будут отображаться значки осей:

По умолчанию флажок снят и значки осей не отображаются в легенде.

Примечание. Расположение ряда по дополнительной оси определяется в диалоговом окне «Формат ряда данных».
