Размещение элементов измерения

1. Выделите шапку, боковик, измерение или уровень, для которого требуется настроить размещение.

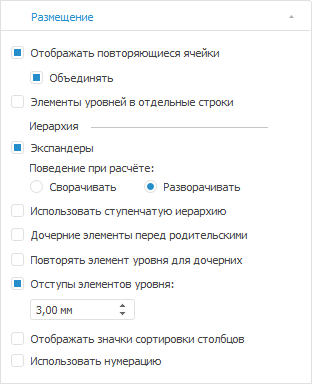

2. На боковой панели выберите вкладку «Размещение» на группе вкладок с настройками элемента таблицы, измерения, уровня.

Примечание. Группа вкладок будет переименована в соответствии с выделенным элементом таблицы, измерения, уровня: если выделены боковик или шапка, вкладка будет называться «Заголовок», если выделено измерение - «Измерение», если выделен уровень - «Уровень».

Для размещения элементов разных уровней в разных столбцах, установите флажок «Элементы уровней в отдельные столбцы». Слева показана исходная таблица, справа - таблица после установки флажка:

Повторяющиеся ячейки появляются при установке флажка «Элементы уровней в отдельные столбцы» на вкладке «Размещение» боковой панели.

Для отображения/скрытия повторяющихся ячеек в таблице данных установите/снимите флажок «Отображать повторяющиеся ячейки». По умолчанию повторяющиеся ячейки отображаются. Если флажок снят, наименование уровня будет отображаться в отдельной строке перед элементами уровня и в объединенной ячейке напротив элементов уровня. Слева показана таблица с установленным флажком «Элементы уровней в отдельные столбцы», справа - с установленными флажками «Элементы уровней в отдельные столбцы» и «Отображать повторяющиеся ячейки»:

При установке флажка «Объединять» повторяющиеся элементы будут отображаться только для первой ячейки уровня, при снятии флажка - элементы будут повторяться для каждого элемента уровня. Слева показана таблица с установленными флажками «Элементы уровней в отдельные столбцы» и «Отображать повторяющиеся ячейки», справа - с установленными флажками «Элементы уровней в отдельные столбцы», «Отображать повторяющиеся ячейки» и «Объединять»:

Флажок «Объединять» установлен по умолчанию и доступен, если установлен флажок «Отображать повторяющиеся ячейки».

Для отображения/скрытия экспандеров для родительских элементов иерархии:

1. Установите/снимите флажок «Экспандеры» на вкладке «Размещение» боковой панели.

2. Определите поведение экспандеров при обновлении отчета. Для этого установите один из переключателей:

• Сворачивать. При обновлении отчета иерархия измерений будет сворачиваться;

• Разворачивать. При обновлении отчета иерархия измерений будет разворачиваться.

Пример таблицы с экспандерами:

При скрытии экспандеров все нераскрытые дочерние элементы будут раскрыты в таблице:

Если по столбцам/строкам расположено несколько измерений, то для разграничения элементов измерений в боковике/шапке рекомендуется использовать ступенчатую иерархию.

Для применения ступенчатой иерархии установите флажок «Использовать ступенчатую иерархию».

Пример таблицы без использования ступенчатой иерархии:

Пример таблицы с использованием ступенчатой иерархии:

Для отображения дочерних элементов иерархии перед родительскими установите флажок  «Дочерние элементы перед родительскими»:

Для отображения родительских элементов иерархии до и после дочерних, установите флажок «Повторять элемент уровня для дочерних»:

Чтобы установить отступы для наименований дочерних элементов, введите или выберите в числовом редакторе «Отступы элементов уровня» размер отступа в миллиметрах.

В таблице ниже установлен отступ 15 мм и дочерние элементы отображены перед родительскими:

Для отображения/скрытия значков сортировки установите/снимите флажок «Отображать значки сортировки строк/столбцов».

Для отображения/скрытия нумерации элементов заголовков строк/столбцов установите/снимите флажок «Использовать нумерацию».

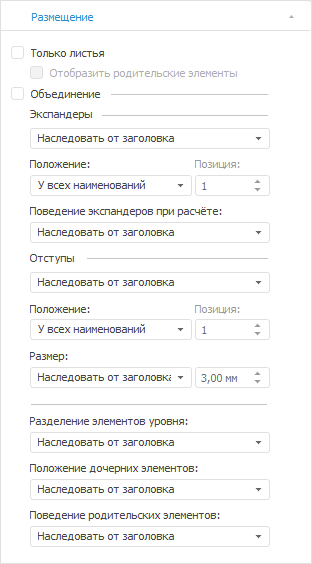

При установке флажка «Только листья» в таблице будут отображены листья - только те элементы измерений, которые не имеют дочерних элементов.

Для отображения родительских элементов листьев установите флажок «Отобразить родительские элементы». После чего в таблице будут отображены листья и их родительские элементы. Если на уровне родительского элемента расположен хотя бы один лист, то все элементы этого уровня будут отображаться в таблице вне зависимости от состояния флажка «Отобразить родительские элементы».

Примечание. Отображение родительских элементов доступно только для измерений, если установлен флажок «Только листья» и используется опция «Разделение элементов уровня» (аналог флажка «Элементы уровней в отдельные столбцы» для шапки/боковика). Если разделение элементов уровня не настроено, то при установке флажка «Отобразить родительские элементы» будет предложено включить опцию для настроек измерения.

Флажок «Объединение» доступен при установленном флажке «В один столбец/строку с предыдущим»:

После установки флажка станут доступными параметры:

• Элементы для объединения. Выберите элемент, который будет объединен с предыдущим в одну ячейку. Отображаются все элементы текущего измерения. По умолчанию выбран первый элемент списка;

• Наименование. Выберите тип наименования в объединенной ячейке из списка:

• Исходное. Выводит наименование исходного элемента;

• Из объединенного. Выводит наименование объединенного элемента;

• Составное. Выводит наименование исходного и объединенного элементов;

Примечание. В зависимости от выбранного наименования будет меняться оформление, применяемое к объединенным элементам.

• Разделитель. Задайте в поле ввода разделитель между наименованиями объединенных элементов. Пункт доступен при выборе типа наименования «Составное».

Выбор параметров приведет к установке флажка «Элементы в одну ячейку с элементами предыдущего».

Примечание. Настройка объединения доступна для всех измерений, кроме самого верхнего в шапке, и крайнего левого в боковике.

Первый раскрывающийся список регулирует видимость экспандеров:

• Наследовать от. Поведение будет аналогично флажку «Экспандеры» в настройках шапки/боковика;

• С экспандерами. Экспандеры данного уровня/измерения будут отображены;

• Без экспандеров. Экспандеры данного уровня/измерения будут скрыты.

Пример таблицы с экспандерами:

При скрытии экспандеров все нераскрытые дочерние элементы будут раскрыты в таблице:

Положение

Определяет положение экспандеров при использовании нескольких наименований измерения:

• У всех наименований. Экспандеры отображаются для каждого наименования;

• Фиксированное. Экспандеры отображаются только для наименования, указанного в поле «Позиция».

Примечание. Настройка положения доступна только для измерений.

Пример фиксированного отображения экспандеров:

Поведение экспандеров при расчёте

Определяет поведение экспандеров при обновлении отчета или изменении отметки.

• Наследовать от. Поведение будет аналогично переключателю экспандеров «Поведение при расчёте» в настройках шапки/боковика;

• Сворачивать. При обновлении отчета или изменении отметки иерархия измерения будет сворачиваться;

• Разворачивать. При обновлении отчета или изменении отметки иерархия измерения будет разворачиваться.

Настройки отступов доступны только для измерений.

Первый раскрывающийся список регулирует наличие отступов для дочерних элементов иерархии:

• Наследовать от. Поведение будет аналогично флажку «Отступы элементов уровня» в настройках шапки/боковика;

• С отступами. Данное измерение будет содержать отступы для элементов уровней;

• Без отступов. Данное измерение не будет содержать отступы для элементов уровней.

Пример таблицы с отступами и отображением дочерних элементов перед родительскими:

Положение

Определяет положение отступов при использовании нескольких наименований измерения:

• У всех наименований. Отступы отображаются для каждого наименования;

• Фиксированное. Отступы задаются только для наименования, указанного в поле «Позиция».

Пример фиксированного отображения отступов:

Размер

Определяет размер отступов.

• Наследовать от. Размер отступов будет аналогичен значению поля «Отступы элементов уровня» в настройках шапки/боковика;

• Вручную. Размер отступов измерения задается вручную в соседнем поле.

При выбранном пункте «Наследовать от» поведение будет аналогично флажку «Элементы уровня в отдельные столбцы» в настройках шапки/боковика.

Для размещения разных уровней в одном столбце выберите пункт «Не разделять».

Для размещения разных уровней в отдельных столбцах выберите пункт «Разделять»:

При выбранном пункте «Наследовать от» поведение будет аналогично флажку «Дочерние элементы перед родительскими» в настройках шапки/боковика.

Для отображения дочерних элементов иерархии после родительских выберите пункт «После родительских».

Для отображения дочерних элементов иерархии перед родительскими выберите пункт «Перед родительскими»:

При выбранном пункте «Наследовать от» поведение будет аналогично флажку «Повторять элемент уровня для дочерних» в настройках шапки/боковика.

Для отображения родительских элементов только до или после дочерних выберите пункт «Не повторять».

Для повторения родительских элементов иерархии до и после дочерних выберите пункт «Повторять»:
