Пузырьковое дерево

Пузырьковое дерево - это способ отображения иерархических данных в виде набора взаимосвязанных пузырьков. Каждой ветке иерархии соответствует пузырек, который связан с пузырьками, являющимися элементам иерархии того же уровня. Все элементы одной ветки и одного уровня иерархии образуют круг, в центре которого - родительский элемент иерархии. Диаметр каждого пузырька пропорционален значению соответствующего элемента иерархии. Цвет пузырька также определяется значением элемента иерархии.

Важно. Перед работой с визуализатором убедитесь в соблюдении системных требований к клиентскому компьютеру для настольного приложения и к BI-серверу для веб-приложения. В веб-приложении поддержка визуализаторов осуществляется, если BI-сервер установлен на ОС Windows 7 и выше. Внешний вид визуализатора может отличаться в зависимости от используемых графических библиотек DirectX 11 или OpenGL 3.1.

Пузырьковое дерево позволяет отобразить для иерархических данных наборы из двух значений:

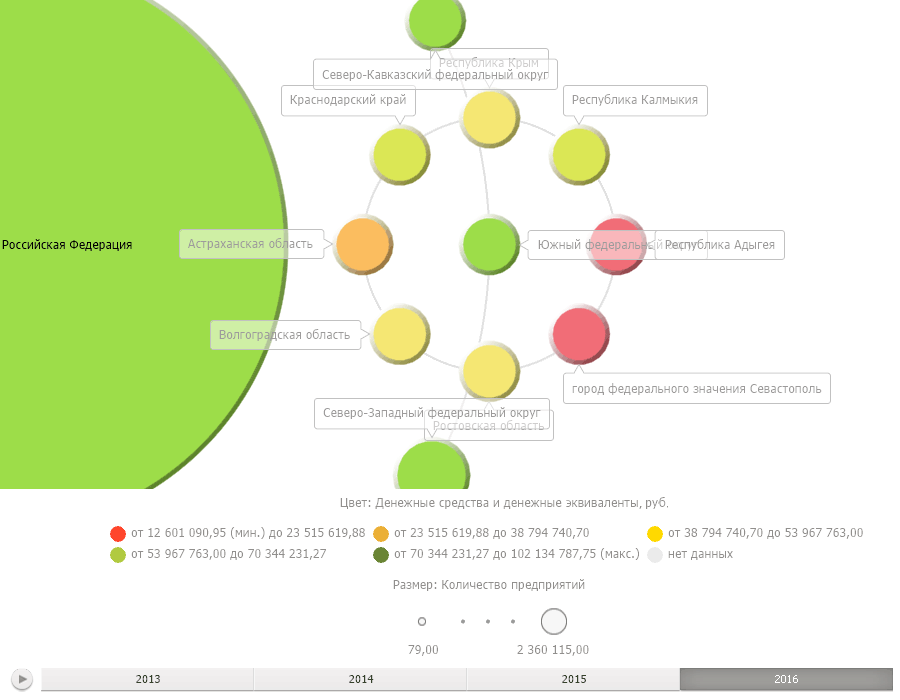

Пример представления данных «Пузырьковое дерево»:

Операции с пузырьковым деревом

В группе вкладок «Отметка» сопоставьте элементы измерения метрик и следующие параметры пузырькового дерева:

Цвет заливки пузырьков. Установите переключатель «Цвет» на вкладке измерения и отметьте элемент, по значениям которого будут закрашиваться пузырьки;
Диаметр пузырьков. Установите переключатель «Размер» на вкладке измерения и отметьте элемент, по значениям которого будет определяться размер пузырьков.

Пузырьковое дерево будет перестроено по заданным параметрам.

Примечание. Возможность доступна, если в измерении метрик задан элемент, определяющий цвет заливки пузырьков.

Используйте вкладку «Цвет» на боковой панели.

Настройка выполняется аналогично настройке заливки представления данных «Карта».

Примечание. Возможность доступна, если в измерении метрик задан элемент, определяющий размер пузырьков.

Используйте вкладку «Размер» из группы вкладок «Формат» боковой панели.

Используйте вкладку «Подсказки» из группы вкладок «Формат» боковой панели.

Настройка выполняется аналогично настройке подсказок для пузырьковой диаграммы.

Для настройки оформления легенды цвета/размера используйте вкладку «Легенда цвета»/«Легенда размера» из группы вкладок «Формат» боковой панели.

Для детализации данных щелкните по кругу-потомку, для обобщения - по кругу-родителю. Плоское дерево будет перестроено в соответствии с иерархией измерения объектов наблюдения.

Для исключения данных выполните команду «Исключить» в контекстном меню круга-потомка или круга-родителя.

Для исключения всех данных, кроме данных выбранного круга, выполните команду «Исключить остальные» в контекстном меню круга-потомка или круга-родителя.

Для настройки стиля пузырькового дерева используйте вкладку «Пузырьковое дерево» ленты инструментов.

Настройка выполняется аналогично настройке стиля визуализатора «Пузырьковая диаграмма».

Различия в функциональности пузырькового дерева в настольном, веб и мобильном приложениях

В веб-приложении, как и в настольном приложении, возможна работа с пузырьковым деревом. В мобильном приложении, которое реализовано на основе продукта «Форсайт. Мобильная платформа», доступен только просмотр пузырькового дерева. В зависимости от используемого приложения существуют следующие различия в функциональности пузырькового дерева:

Примечание. В таблице указана только та функциональность, которая отличается в зависимости от версии приложения. Одинаковая функциональность не приводится.

- функциональность доступна в полном объёме;

- функциональность доступна с особенностями использования.

Функциональность	Настольное приложение	Веб-приложение	Мобильное приложение
Настройка стиля пузырькового дерева	• Доступно редактирование, переименование, удаление и экспорт стиля пузырькового дерева во внешние стили. • Доступно подключение и отключение таблицы стилей. Для получения более подробной информации обратитесь к разделу «Настройка стиля пузырькового дерева».	• Доступен только экспорт стиля пузырькового дерева во внешние стили. • Доступно только использование стилей из подключенной таблицы стилей. Для получения более подробной информации обратитесь к разделу «Настройка стиля пузырькового дерева».	• Доступен только просмотр пузырькового дерева.
Детализация и обобщение данных	• Доступна детализация и обобщение данных в полном объеме. Для получения более подробной информации обратитесь к разделу «Детализация и обобщение данных».	• Доступна детализация и обобщение данных в полном объеме. Для получения более подробной информации обратитесь к разделу «Детализация и обобщение данных».	• Доступна детализация и обобщение данных только в инструменте «Аналитические панели». Для получения более подробной информации обратитесь к разделу «Просмотр аналитических панелей».
Исключение данных	• Доступно исключение данных в полном объеме. Для получения более подробной информации обратитесь к разделу «Исключение данных».	• Доступно исключение данных в полном объеме. Для получения более подробной информации обратитесь к разделу «Исключение данных».	• Доступно исключение данных только в инструменте «Аналитические панели». Для получения более подробной информации обратитесь к разделу «Просмотр аналитических панелей».
