Настройка заливки карты

Для настройки заливки карты используйте вкладку «Цвет» на боковой панели.

Заливка карты рассчитывается по цветовой шкале. Шкала задаёт набор числовых интервалов и способ заливки для каждого интервала.

Примечание. При настройке шкалы учитывайте следующую особенность: граничные значения всегда входят в меньший интервал шкалы. Например, есть шкала с тремя интервалами: меньше 25, от 25 до 50, больше 50. Значение 25 будет входить в интервал «меньше 25», а значение 50 - в интервал «от 25 до 50».

Убедитесь, что боковая панель отображается.
В рабочей области выделите карту.
Установите на боковой панели переключатель «Формат» и перейдите на вкладку «Цвет».

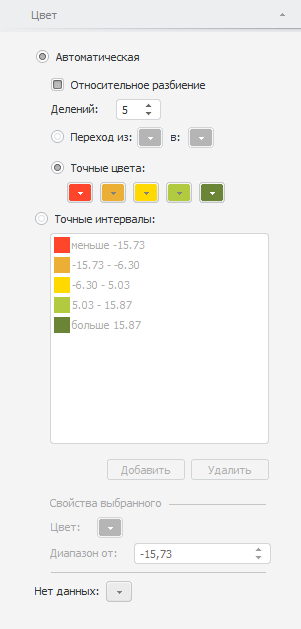

Задайте на вкладке следующие настройки заливки карты:

Для настройки заливки карты установите на вкладке один из переключателей:

При установке переключателя «Автоматическая» интервалы шкалы рассчитываются автоматически. Задайте параметры расчёта:

Относительное разбиение. Укажите, используется ли относительное разбиение шкалы.
При установленном флажке диапазон разбивается на интервалы в зависимости от выбранных в измерении элементов, интервалы могут быть не равными по длине.
При снятом флажке интервалы будут равными по длине и не будут зависеть от выбранных в измерении элементов;
Делений. С помощью редактора чисел или клавиатуры укажите количество интервалов: от двух до десяти.

Для определения способа заливки интервалов установите один из переключателей:

Переход. Цвета интервалов будут определятся двухцветным градиентом. В раскрывающихся палитрах укажите начальный и конечный цвета градиента;
Точные цвета. Цвет каждого интервала укажите в раскрывающейся палитре. Количество палитр совпадает с количеством интервалов.

При установке переключателя «Точные интервалы» интервалы задаются пользователем.

С интервалами доступны следующие операции:

Добавление интервала. Для добавления интервала нажмите кнопку «Добавить»;
Удаление интервала. Для удаления выделенного интервала нажмите кнопку «Удалить». Интервал будет удален, верхняя граница соседнего интервала будет пересчитана;
Настройка цвета интервала. В раскрывающейся палитре цветов укажите цвет для интервала;
Задание нижней границы интервала. В редакторе чисел «Диапазон от» укажите нижнюю границу интервала. Верхняя граница определяется автоматически исходя из границ следующего интервала.

После выбора типа цветовой шкалы задайте следующую настройку:

В раскрывающейся палитре «Нет данных» укажите цвет для заливки фона объектов, данные для которых отсутствуют.
