Подписи данных

Доступны следующие настройки подписей:

• тип шрифта;

• размер шрифта;

• способ начертания шрифта;

• цвет шрифта;

• положение подписи;

• текст подписи.

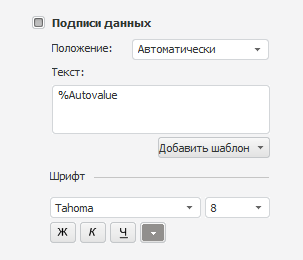

Для расширенной настройки подписей данных используйте диалоговое окно «Подписи данных».

Примечание. Расширенные настройки, заданные в настольном приложении, передаются в веб-приложение, кроме настроек границ и заливки подписей данных.

1. Убедитесь, что боковая панель отображается.

2. В рабочей области выделите диаграмму.

3. Установите на боковой панели переключатель «Формат» и перейдите на вкладку «Ряды данных».

4. Выберите требуемый ряд данных.

В зависимости от выбранного типа диаграммы в раскрывающемся списке «Положение» доступны различные варианты расположения подписей данных:

• для всех типов рядов доступны варианты «Автоматически», «В центре» и «Другие настройки»;

• для столбика и сектора доступны варианты «У вершины, внутри», «У вершины, снаружи» и «У основания, внутри»;

• для линии, области и точки доступны варианты «Справа», «Слева», «Сверху» и «Снизу».

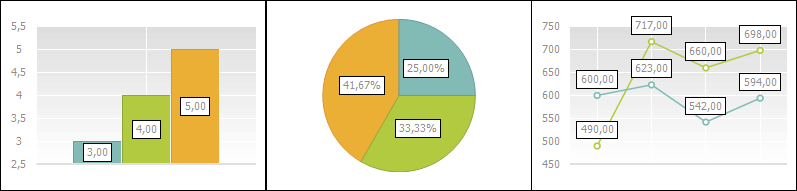

Ниже приведен пример отображения подписей данных с разными настройками расположения для гистограммы («В центре», «У вершины, внутри», «У вершины, снаружи» и «У основания, внутри» соответственно):

Совет. Для быстрой настройки положения подписей данных для диаграммы нажмите кнопку «Подписи данных», расположенную в группе «Вид» на вкладке «Диаграмма» ленты инструментов. В раскрывающемся меню кнопки выберите вариант расположения подписей. При выборе варианта «Настройки подписей данных» в веб-приложении будет отображена вкладка «Подписи данных» на боковой панели, а в настольном приложении откроется окно «Параметры диаграммы» на вкладке «Подписи данных».

Для подписи может быть задан произвольный текст, шаблон или использовано сочетание теста с шаблонами. Для ввода текста и шаблонов используйте поле «Текст».

Для добавления шаблона в текст подписи:

1. Нажмите кнопку «Добавить шаблон».

2. В раскрывающемся списке выберите один из доступных шаблонов текста.

Выбранный шаблон будет вставлен после позиции курсора.

Задайте настройки шрифта:

Примечание. Настройка точности подписи доступна только в веб-приложении и только для отдельного ряда данных.

Для задания точности отображения числовых значений в подписях данных используйте поле «Точность». По умолчанию значения отображаются с точностью до двух знаков после запятой.

1. Убедитесь, что боковая панель отображается.

2. В рабочей области выделите диаграмму.

3. Установите на боковой панели переключатель «Формат» и перейдите на вкладку «Линии уровня».

Задайте настройки шрифта:

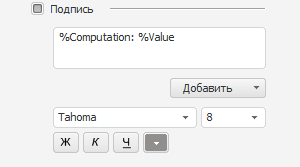

Для смены или добавления шаблона в текст подписи:

1. Нажмите кнопку «Добавить», расположенную рядом с многострочным полем ввода.

2. В раскрывающемся списке выберите шаблон текста подписи линии уровня:

• %Computation. В качестве подписи линии уровня будет использоваться шаблон «Функция».
  В зависимости от выбранного типа подписи в области построения диаграммы подпись линии уровня будет отображаться в виде:

• Константа;

• <Наименование функции>;

• %Value. В качестве подписи линии уровня будет использоваться шаблон «Значение».
