Диаграмма

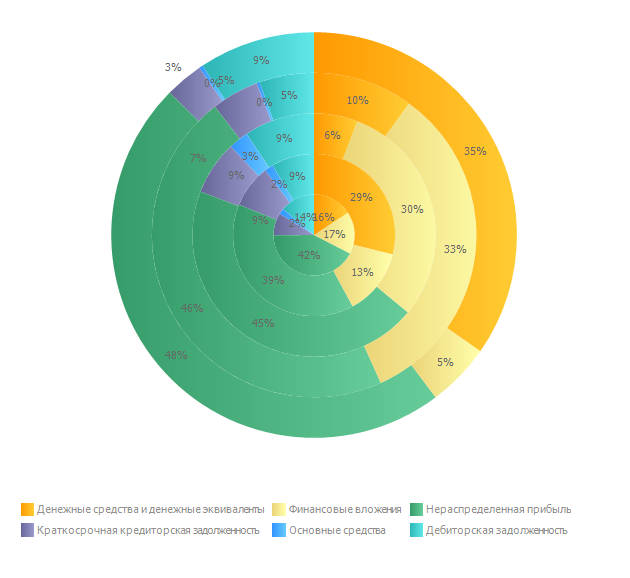

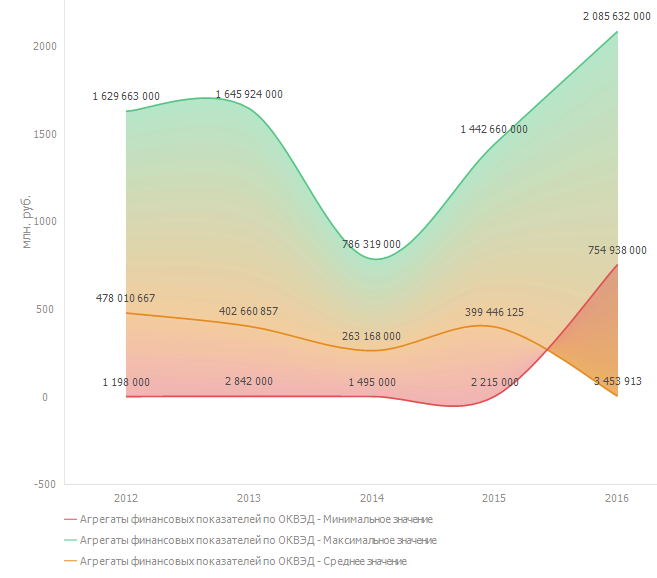

Диаграмма представляет собой форму графического отображения табличных данных и предназначена для их наглядного отображения:

Создание диаграммы

Для создания диаграммы включите соответствующий визуализатор. Для этого нажмите кнопку «Диаграмма», расположенную на вкладке «Вид» ленты инструментов.

Работа с диаграммой

При работе с диаграммой доступны следующие операции:

Различия в функциональности диаграммы в настольном, веб и мобильном приложениях

В веб-приложении, как и в настольном приложении, возможна работа с диаграммой. В мобильном приложении, которое реализовано на основе продукта «Форсайт. Мобильная платформа», доступен только просмотр диаграммы. В зависимости от используемого приложения существуют следующие различия в функциональности диаграммы:

Примечание. В таблице указана только та функциональность, которая отличается в зависимости от версии приложения. Одинаковая функциональность не приводится.

- функциональность доступна в полном объёме;

- функциональность доступна с особенностями использования.

Функциональность	Настольное приложение	Веб-приложение	Мобильное приложение
Настройка типов диаграмм
Настройка общих параметров диаграммы
Настройка объёмного вида и зазоров
Настройка области диаграммы
Настройка области построения
Работа с заголовками
Настройка параметров осей диаграммы
Настройка ряда данных
Настройка линии тренда
Настройка линии уровня
Настройка коридора диаграммы
Настройка подписей данных
Настройка легенды
Настройка всплывающих подсказок
Работа с данными диаграммы

Функциональность	Настольное приложение	Веб-приложение	Мобильное приложение
Настройка типов диаграмм	• Доступны все типы диаграмм в полном объеме. Для получения более подробной информации обратитесь к разделу «Типы диаграмм».	• Доступны все типы диаграмм с ограничениями для вторичной гистограммы и вторичной круговой диаграммы. Указанные типы диаграмм отображаются в виде картинки. • Доступно дополнительное подключение пользовательских шаблонов диаграмм. Для получения более подробной информации обратитесь к разделу «Типы диаграмм».	• Доступен только просмотр диаграммы.
Настройка общих параметров диаграммы	• Доступна быстрая и расширенная настройка общих параметров диаграммы. • Доступна дополнительная синхронизация линейной диаграммы, гистограммы, диаграммы с областями, смешанной диаграммы с таблицей в инструментах «Аналитические запросы (OLAP)» и «Аналитические панели». • Доступна сплошная заливка и настройка прозрачности фона диаграммы. • Доступна настройка границы диаграммы: выбор цвета, толщины и типа линии границы. • Доступно редактирование, переименование, удаление и экспорт стиля диаграммы во внешние стили. • Доступно подключение и отключение таблицы стилей. • Доступна дополнительная настройка строгого или контрастного стиля диаграммы в инструменте «Отчёты». Для получения более подробной информации обратитесь к разделу «Настройка общих параметров диаграммы».	• Доступна только быстрая настройка общих параметров диаграммы. • Доступно дополнительное масштабирование оси категорий линейной диаграммы, гистограммы, объемной гистограммы с группами, диаграммы с областями, смешанной диаграммы и ступенчатой диаграммы в инструментах «Аналитические запросы (OLAP)» и «Аналитические панели». • Доступна только сплошная заливка фона диаграммы. • Доступна настройка границы диаграммы: выбор цвета и толщины линии границы. • Доступно применение параметров разрывов шкалы, заданных в настольном приложении для переключателя «В диапазоне». • Доступен только экспорт стиля диаграммы во внешние стили. • Доступно только использование стилей из подключенной таблицы стилей. Для получения более подробной информации обратитесь к разделу «Настройка общих параметров диаграммы».	• Доступен только просмотр диаграммы.
Настройка объёмного вида и зазоров	• Доступна быстрая и расширенная настройка объёмного вида диаграммы. • Доступна быстрая и расширенная настройка зазоров между рядами диаграммы. Для получения более подробной информации обратитесь к разделу «Настройка объёмного вида и зазоров».	• Доступна только быстрая настройка объёмного вида диаграммы. • Доступна только быстрая настройка зазоров между рядами диаграммы. Для получения более подробной информации обратитесь к разделу «Настройка объёмного вида и зазоров».	• Доступен только просмотр диаграммы.
Настройка области диаграммы	• Доступна быстрая и расширенная настройка области диаграммы. Для получения более подробной информации обратитесь к разделу «Область диаграммы».	• Доступна только быстрая настройка области диаграммы. Для получения более подробной информации обратитесь к разделу «Область диаграммы».	• Доступен только просмотр диаграммы.
Настройка области построения	• Доступна быстрая и расширенная настройка области построения. Для получения более подробной информации обратитесь к разделу «Область построения».	• Доступна только быстрая настройка области построения. Для получения более подробной информации обратитесь к разделу «Область построения».	• Доступен только просмотр диаграммы.
Настройка параметров осей диаграммы	• Доступна быстрая и расширенная настройка осей диаграммы. Для получения более подробной информации обратитесь к разделу «Оси диаграммы».	• Доступна только быстрая настройка осей диаграммы. Для получения более подробной информации обратитесь к разделу «Оси диаграммы».	• Доступен только просмотр диаграммы.
Настройка ряда данных	• Доступна быстрая и расширенная настройка ряда данных диаграммы. Для получения более подробной информации обратитесь к разделу «Ряд данных».	• Доступна только быстрая настройка ряда данных диаграммы. Для получения более подробной информации обратитесь к разделу «Ряд данных».	• Доступен только просмотр диаграммы.
Настройка линии тренда	• Доступна быстрая и расширенная настройка линии тренда. Для получения более подробной информации обратитесь к разделу «Линия тренда».	• Доступна только быстрая настройка линии тренда. Для получения более подробной информации обратитесь к разделу «Линия тренда».	• Доступен только просмотр диаграммы.
Настройка линии уровня	• Доступна быстрая и расширенная настройка линии уровня. Для получения более подробной информации обратитесь к разделу «Линии уровня».	• Доступна только быстрая настройка линии уровня. Для получения более подробной информации обратитесь к разделу «Линии уровня».	• Доступен только просмотр диаграммы.
Настройка коридора диаграммы	• Доступно добавление и настройка коридора диаграммы. Для получения более подробной информации обратитесь к разделу «Коридор диаграммы».	• Доступно только добавление коридора диаграммы. Для получения более подробной информации обратитесь к разделу «Коридор диаграммы».	• Доступен только просмотр диаграммы.
Настройка подписей данных	• Доступна быстрая и расширенная настройка подписей данных. Для получения более подробной информации обратитесь к разделу «Подписи данных».	• Доступна только быстрая настройка подписей данных. Для получения более подробной информации обратитесь к разделу «Подписи данных».	• Доступен только просмотр диаграммы.
Настройка легенды	• Доступна быстрая и расширенная настройка легенды диаграммы. Для получения более подробной информации обратитесь к разделу «Легенда».	• Доступна только быстрая настройка легенды диаграммы. Для получения более подробной информации обратитесь к разделу «Легенда».	• Доступен только просмотр диаграммы.
Настройка всплывающих подсказок	• Доступна быстрая и расширенная настройка всплывающих подсказок. Для получения более подробной информации обратитесь к разделу «Всплывающие подсказки».	• Доступна только быстрая настройка всплывающих подсказок. Для получения более подробной информации обратитесь к разделу «Всплывающие подсказки».	• Доступен только просмотр диаграммы.
Работа с данными диаграммы	• Доступна работа с данными диаграммы в полном объеме. Для получения более подробной информации обратитесь к разделу «Работа с данными диаграммы».	• Доступна работа с данными диаграммы в полном объеме. Для получения более подробной информации обратитесь к разделу «Работа с данными диаграммы».	• Доступны детализация и обобщение данных. • Доступно исключение данных. Для получения более подробной информации обратитесь к разделам «Просмотр аналитических панелей», «Просмотр отчётов для печати».
