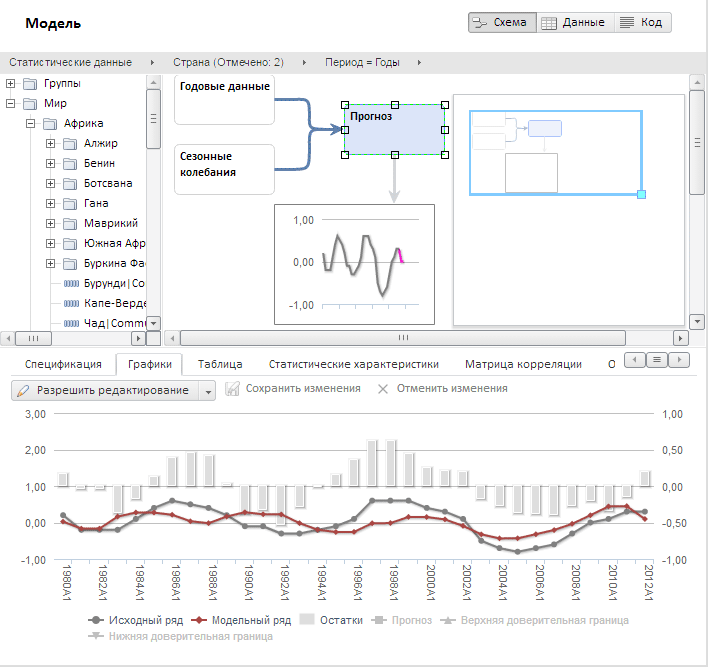

Рабочая область

Для удаления выделенного объекта:

• нажмите клавишу DELETE;

• нажмите кнопку  «Удалить» на вкладке ленты «Главная».

Будет запрошено подтверждение выполняемого действия. При положительном ответе объект будет удален.

Примечание. Если удалена переменная, используемая в методе обработки пропусков в качестве шаблонного ряда или ряда со значениями, то требуется указать переменную, которая будет использоваться вместо удаленной.

Для изменения размеров объекта:

1. Наведите указатель мыши на границу объекта. Указатель мыши должен изменить вид на двунаправленную стрелку.

2. Зажмите кнопку мыши и растяните или сожмите элемент до необходимого размера.

Для перемещения объекта:

1. Наведите указатель мыши на объект, при этом указатель сменит вид на четырехнаправленную стрелку.

2. Нажмите кнопку мыши и, удерживая её, перетащите объект в нужную позицию.

Объект будет перемещен.

Для перемещения по схеме:

1. Переведите кнопку  «Перемещение» на вкладке «Вид» ленты инструментов в нажатое состояние. Схема будет переведена в режим перемещения.

2. Наведите указатель мыши на схему, при этом указатель сменит вид на четырехнаправленную стрелку.

3. Нажмите кнопку мыши и, удерживая её, переместитесь на нужное место в схеме.

После перемещения можно продолжать работать с объектами на схеме без выключения режима перемещения.

Для выключения режима перемещения переведите кнопку  «Перемещение» на вкладке «Вид» ленты инструментов в ненажатое состояние. Для перемещения по схеме можно будет использовать полосы прокрутки.

Совет. Для быстрого перевода схемы в режим перемещения нажмите и удерживайте клавишу ПРОБЕЛ. Данное действие аналогично переводу кнопки  «Перемещение» в нажатое состояние. Если отпустить клавишу ПРОБЕЛ, то режим перемещения будет выключен.

Для выделения одного объекта щелкните по нему мышью.

Для выделения нескольких объектов:

• зажмите клавишу CTRL и последовательно щёлкните по каждому выделяемому объекту;

• используйте рамку для выделения объектов:

• 1. Определите группу объектов, которые требуется выделить.

  2. Щёлкните и зажмите кнопку мыши за пределами группы выделяемых объектов.

  3. Начните перемещать указатель мыши. Будет отображена прямоугольная рамка.

  4. Перемещайте указатель до тех пор, пока все требуемые объекты не будут помещены в рамку.

  5. Отпустите указатель мыши. Все объекты, полностью помещенные в рамку, будут выделены.

Изменение масштаба доступно только для представления «Схема». По умолчанию установлен масштаб 100%.

Для изменения масштаба:

• используйте мини-карту в представлении «Схема». Механизм изменения масштаба с помощью мини-карты приведен в разделе «Область представления данных»;

• зажмите клавишу ALT и прокрутите колесико мыши вверх для увеличения, вниз - для уменьшения масштаба;

• используйте группу «Масштаб», расположенную на вкладке «Вид» ленты инструментов:

• для задания произвольного значения масштаба используйте поле «Масштаб». Допускаются значения масштаба в диапазоне от 10% до 200%;

• для автоматического подбора значения масштаба используйте раскрывающееся меню кнопки «Подогнать»:

• По окну. Масштаб будет таким, чтобы в видимой части схемы отображались все объекты;

• По ширине. Масштаб будет таким, чтобы схема отображалась в полную ширину. Верхние и нижние части схемы могут быть не видны;

• По высоте. Масштаб будет таким, чтобы схема отображалась в полную высоту. Боковые части схемы могут быть не видны.
