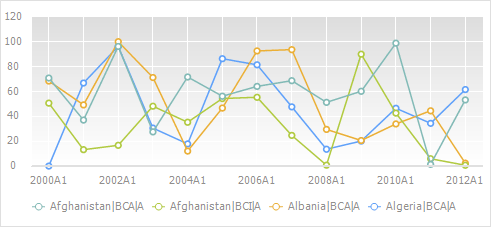

Настройка диаграммы

Для выбора области таблицы данных, по которой строится диаграмма, нажмите кнопку  «Данные визуализаторов», расположенную на вкладке «Главная» или «Данные» ленты инструментов. Будет отображено меню:

• Вся таблица. Диаграмма строится по всей таблице данных;

• Выделенная область. Диаграмма строится по данным, выделенным в таблице.

Операция доступна, если в таблице данных выделен вычисляемый ряд.

Для выбора отображаемых рядов нажмите кнопку  «Показать ряды», расположенную на вкладке «Диаграмма» ленты инструментов. В раскрывающемся меню кнопки отметьте флажками необходимые ряды. В зависимости от метода расчёта возможны следующие ряды:

• Исходный ряд. Исходные данные выходной переменной;

• Модельный ряд. Смоделированные значения;

• Прогноз. Прогнозные значения, рассчитанные уравнением;

• Остатки. Разница между исходными и смоделированными данными;

• Верхняя доверительная граница. Значения верхней доверительной границы для прогнозных значений;

• Нижняя доверительная граница. Значения нижней доверительной границы для прогнозных значений.

Для скрытия/отображения ряда щелкните по его наименованию в легенде.

Для редактирования данных ряда на диаграмме нажмите кнопку  «Разрешить редактирование», расположенную на вкладке «Диаграмма» ленты инструментов. В раскрывающемся меню кнопки выберите режим редактирования:

• по точкам. Редактирование каждой точки ряда выполняется по отдельности.
  Выберите мышью ряд в легенде или на диаграмме. После этого у выбранного ряда будут выделены точки, доступные для редактирования. Наведите мышь на точку ряда (курсор примет вид двунаправленной стрелки), зажмите кнопку мыши и переместите точку в новое положение. Текущее значение точки отображается рядом с ней;

• рисованием. Редактирование нескольких точек ряда выполняется одним движением.
  Выберите мышью ряд в легенде или на диаграмме. После этого у выбранного ряда будут выделены точки, доступные для редактирования. Наведите мышь на точку ряда (фон ряда по оси значений будет подсвечен), зажмите кнопку мыши и переместите точку в новое положение. Редактирование соседних точек можно продолжить, не отпуская кнопки мыши. Текущее значение редактируемой точки отображается рядом с ней.

Для исключения ряда из диаграммы щёлкните по маркеру ряда в легенде диаграммы. Выбранный ряд не будет отображаться в области построения диаграммы, при этом:

• ряд будет отображаться в легенде в виде маркера с подписью;

• для элементов, соответствующих исключенному ряду, будут сохранены отметки в измерении.

По умолчанию данные передаются по строкам и ряды формируются из данных в строках.

Для передачи данных в диаграмму по столбцам нажмите кнопку  «Повернуть строки/столбцы» на вкладке ленты инструментов «Диаграмма». В результате ряды будут формироваться из данных в столбцах.

Для возврата к передаче данных по строкам ещё раз нажмите кнопку  «Повернуть строки/столбцы».

Для получения примера обратитесь к разделу «Пример изменения способа передачи данных».

Для изменения типа диаграммы нажмите кнопку  «Тип», расположенную на вкладке «Диаграмма» или «Главная» ленты инструментов. Будет отображено меню, содержащее пиктограммы, соответствующие различным типам диаграмм. При наведении указателя мыши на пиктограмму будет отображена всплывающая подсказка с названием типа диаграммы. Выберите требуемый тип диаграммы;

Тип диаграммы также можно изменить на вкладке «Диаграмма» на боковой панели.

Для скрытия/отображения и настройки расположения легенды используйте раскрывающееся меню кнопки  «Легенда», расположенной на вкладке «Диаграмма» ленты инструментов.

Также можно использовать вкладку «Легенда» на боковой панели.

Метки - это подписи наблюдений ряда.

Для отображения/скрытия меток используйте раскрывающееся меню кнопки  «Подписи данных», расположенной на вкладке «Диаграмма» ленты инструментов.

Примечание. Возможность доступна только в настольном приложении.

Для настройки компонента диаграммы дважды щелкните по нему мышью. Будет отображен диалог настройки формата, соответствующий компоненту.

Подробное описание параметров формата компонентов диаграммы приведено в разделе «Настройка компонентов диаграмм».

Для автоматического построения коридоров на диаграмме вычисляемого ряда нажмите кнопку  «Коридоры диаграмм», расположенную на вкладке «Диаграмма» ленты инструментов. Коридор будет добавлен между прогнозным рядом и доверительными границами.

Примечание. Коридор отображается, если прогнозный ряд и ряды доверительных границ присутствуют на диаграмме.

Для добавления коридора вручную и настройки существующих коридоров выполните команду «Коридоры диаграммы» в контекстном меню диаграммы. Будет отображен диалог «Коридоры диаграммы», в котором выполните необходимые действия.
