Диаграмма «Доля рынка пассивов»

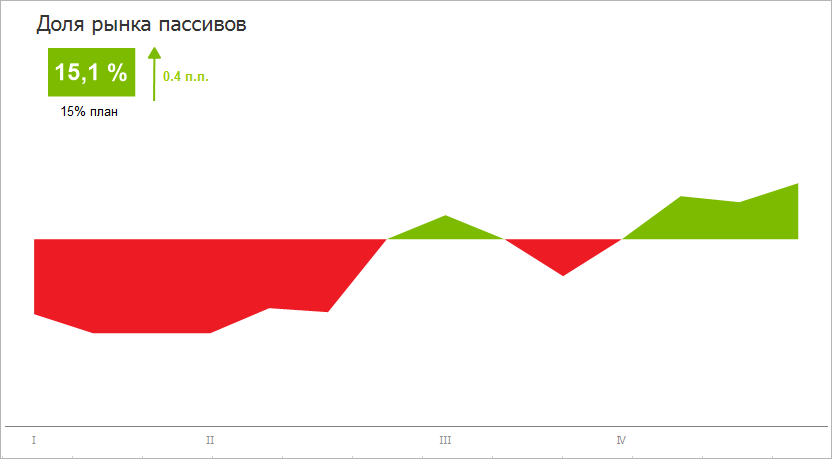

Пример диаграммы, отображающей долю рынка:

Подготовка источников данных

В качестве источника данных для построения диаграммы потребуется стандартный куб, содержащий:

• справочник НСИ с перечнем кварталов;

• справочник НСИ с данными о доле рынка пассивов.

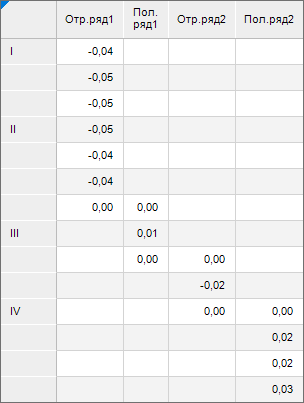

Срез данных куба «Доля рынка пассивов» в виде таблицы имеет вид:

Построение диаграммы

После добавления источника данных создайте диаграмму с областями и задайте следующие настройки:

Примечание. При настройке диаграммы указаны только изменяемые параметры, к остальным параметрам применяются настройки по умолчанию.

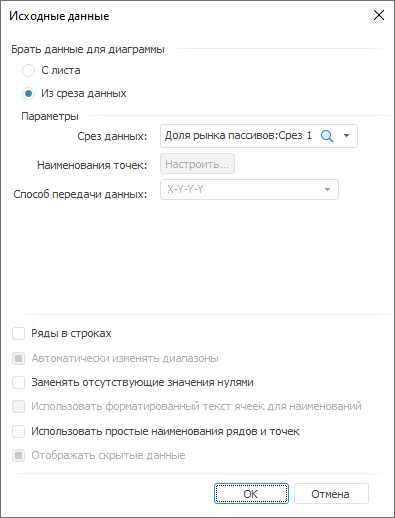

1. В окне «Исходные данные» задайте настройки:

1. Установите переключатель «Из среза данных».

2. Выберите срез «Доля рынка пассивов: Срез 1» в раскрывающемся списке «Срез данных».

3. Снимите флажок «Ряды в строках»..

4. Нажмите кнопку «ОК»:

2. На вкладке «Ряды данных» в разделе «Формат» на боковой панели:

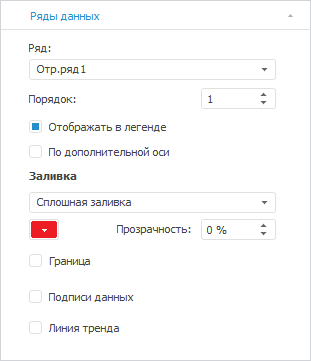

1. Выберите ряд «Отр.ряд1» в раскрывающемся списке «Ряд» и задайте настройки:

• настройте заливку ряда: тип - сплошная линия, цвет - 237 27 35 в формате RGB;

• снимите флажок «Граница»:

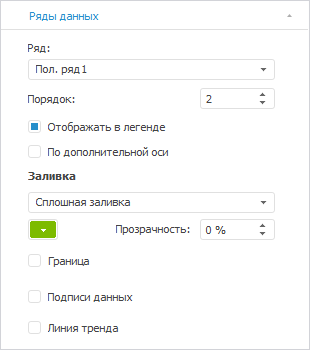

2. Выберите ряд «Пол.ряд1» в раскрывающемся списке «Ряд» и задайте настройки:

• настройте заливку ряда: тип - сплошная линия, цвет - 125 187 0 в формате RGB;

• снимите флажок «Граница»:

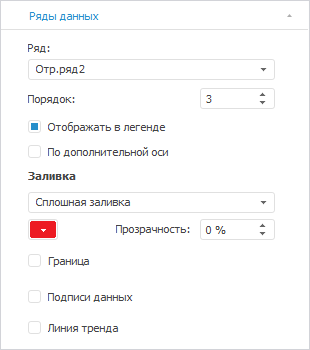

3. Выберите ряд «Отр.ряд2» в раскрывающемся списке «Ряд» и задайте настройки:

• настройте заливку ряда: тип - сплошная линия, цвет - 237 27 35 в формате RGB;

• снимите флажок «Граница»:

4. Выберите ряд «Пол.ряд2» в раскрывающемся списке «Ряд» и задайте настройки:

• настройте заливку ряда: тип - сплошная линия, цвет - 125 187 0 в формате RGB;

• снимите флажок «Граница»:

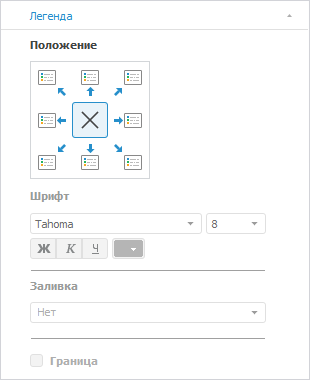

3. На вкладке «Легенда» в разделе «Формат» на боковой панели выберите вариант расположения легенды «Легенда не отображается»:

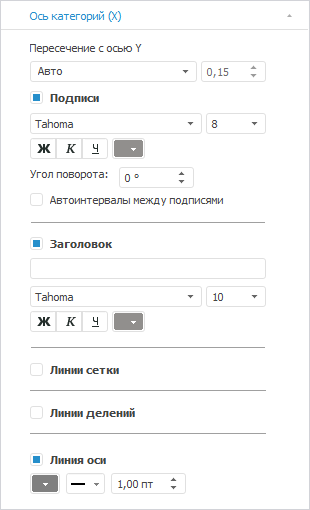

4. На вкладке «Ось категорий (Х)» в разделе «Формат» на боковой панели:

• настройте подписи делений оси: размер шрифта - 8, цвет - 145 143 141 в формате RGB;

• снимите флажок «Автоинтервалы между подписями»;

• установите флажок «Линия оси» и настройте линию оси: цвет - 128 128 128 в формате RGB, толщина - 1 пт:

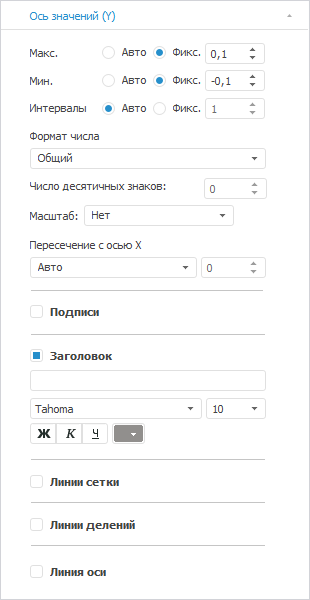

5. На вкладке «Ось категорий (Y)» в разделе «Формат» на боковой панели:

• выберите способ расчёта максимального значения, установив переключатель «Фикс.», и задайте значение «0.1»;

• выберите способ расчёта минимального значения, установив переключатель «Фикс.», и задайте значение «-0.1»;

• снимите флажки «Подписи», «Заголовок» и «Линии сетки»:

6. При необходимости настройте всплывающие подсказки на вкладке «Подсказки» в разделе «Формат» на боковой панели.

7. Выполните настройки по оформлению диаграммы.

Оформление диаграмм

После построения диаграммы выполните настройки по оформлению:

Примечание. При настройке оформления диаграммы указаны только изменяемые параметры, к остальным параметрам применяются настройки по умолчанию.

1. Добавьте заголовок диаграммы «Доля рынка пассивов» и задайте настройки формата: цвет - 51 51 51 в формате RGB, размер - 16.

2. Для отображения прироста на диаграмме:

1. Добавьте фигуру «Линия» тип «Стрелка» и задайте настройки в окне «Формат объектов» на вкладке «Линии»: цвет - 125 187 0 в формате RGB, толщина - 1.5 пт.

2. Добавьте фигуру «Прямоуголик» и задайте ее настройки, выполнив команду контекстного меню «Формат» фигуры. Для этого в окне «Формат объектов»:

• На вкладке «Заливка» укажите: тип - сплошная заливка, цвет - 125 187 0 в формате RGB.

• На вкладке «Линии» укажите: стиль - нет.

В текстовом блоке фигуры укажите значения прироста «15,1%» и задайте настройки формата: цвет - 255 255 255 в формате RGB, начертание - полужирный, размер - 18.

3. Добавьте текстовые блоки рядом с линией и блоком для расшифровки:

1. укажите значение «0,4 п.п.» и задайте настройки формата: цвет - 125 187 0 в формате RGB, начертание - полужирный, размер - 10.

2. укажите значение «15%» и задайте настройки формата: цвет - 0 0 0 в формате RGB, размер - 10.

В результате выполнения действий будет построена представленная диаграмма.
