PP.MapBarAxis(settings: Object);
settings. JSON-объект со значениями свойств класса.
Конструктор MapBarAxis создает экземпляр класса MapBarAxis.
Для выполнения примера необходимо наличие на html-странице компонента MapChart с наименованием «map» (см. «Пример создания компонента MapChart»). Создадим столбиковый показатель для области слоя карты с идентификатором «RU-KYA», содержащий ось и отображающий данные только за первый период времени:
// Возвращает слой с областями карты
function getWorkLayer() {
return map.getLayer("Regions");
}
// Возвращает текущую отметку измерения для оси карты
function getSelectedIndex() {
return 2;
}
// Возвращает базовый класс столбикового показателя карты
function getBarVisual() {
return map.getVisuals().barVisual0;
}
// Возвращает область слоя карты с указанным идентификатором
function getShape(shapeId) {
var shape = getWorkLayer().getParentLayer().getShape(shapeId);
map.setBarHoverness(shape);
return shape;
}
// Возвращает настройки сопоставления данных высоте элементов визуализатора
function getHeightMapping() {
return getBarVisual().getHeightMappings()[0];
}
// Устанавливаем настройки сопоставления данных
function setupHeightMapping() {
getHeightMapping().setType(PP.DataMappingType.Transformer);
var dataTransformer = new PP.CoordinateTransformer({
IncludeZero: true,
UseSignDivision: true,
});
dataTransformer.getValue = function getValue(data) {
if (!this.getUseSignDivision()) {
return this.getValue(data);
} else {
// Удваиваем входное значение
return data * 2;
}
}
getHeightMapping().setDataTransformer(dataTransformer);
}
// Создаёт ось для столбикового показателя
function createBarAxis() {
var barAxis = new PP.MapBarAxis({
Pen: new PP.Pen({
Color: PP.Color.Colors.black, // Цвет деления
Style: PP.PenStyle.Dashed, // Стиль линии для деления
Width: 4 // Ширина деления
}),
Visibility: PP.Ui.Visibility.Hidden
});
// Подготавливаем ось для рисования
barAxis.prepareToRender(map.getBarLayer());
return barAxis;
}
// Скрывает ось для столбикового показателя
function hideAxis(mapBar) {
mapBar.getAxis().setVisibility(PP.Ui.Visibility.Hidden);
mapBar.refresh();
}
// Отображает ось для столбикового показателя
function showAxis(mapBar) {
mapBar.getAxis().setVisibility(PP.Ui.Visibility.Visible);
mapBar.refresh();
}
// Создаёт столбиковый показатель
function createMapBar() {
// Создаём столбиковый показатель
var mapBar = new PP.MapBar({
Axis: createBarAxis(), // Ось для столбикового представления
AllPeriod: false,
Chart: map,
Shape: getShape("RU-KYA"), // Область слоя карты, для которой строим показатель
BorderThickness: 0.5, // Толщина границы столбцов
Visual: getBarVisual(),
// Ширина столбца с минимальным значением
LeastWidthPart: getHeightMapping().getDataTransformer().getValue(2.5),
// Высота столбца с минимальным значением
LeastHeightPart: getHeightMapping().getDataTransformer().getValue(17.5),
IsPercentage: true
});
mapBar.refresh = function () {
this.getChart().draw();
}
return mapBar;
}
// Отрисовывает столбиковый показатель
function drawMapBar(mapBar) {
mapBar.setSelectedIndex(getSelectedIndex());
mapBar.getLayer().getMapBarCollection().push(mapBar);
// Заново отрисовываем карту
mapBar.refresh();
}
// Устанавливаем настройки сопоставления данных
setupHeightMapping();
// Создаём столбиковый показатель
var mapBar = createMapBar();
// Отрисовываем данный показатель
drawMapBar(mapBar);
// Отображаем ось
showAxis(mapBar);

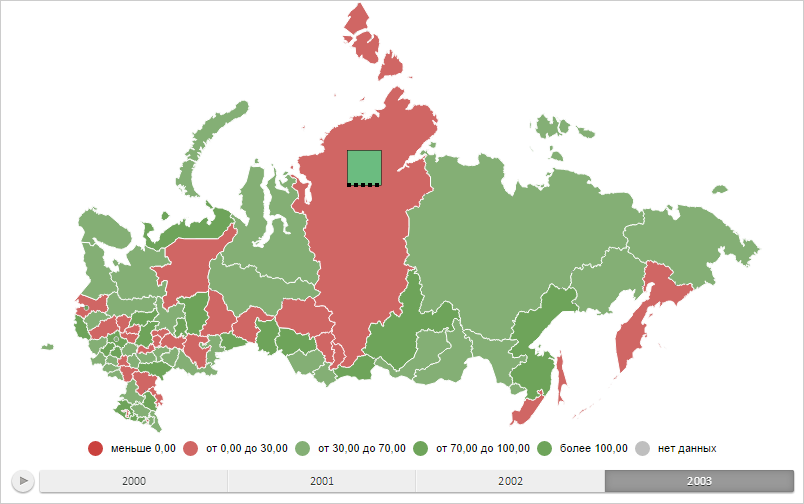

В результате выполнения примера был отображён столбиковый показатель для области слоя карты с идентификатором «RU-KYA», содержащий ось и отображающий данные только за первый период времени:
