PP.AreaVisual(settings);
settings. JSON-объект со значениями свойств класса.
Конструктор AreaVisual создает экземпляр класса AreaVisual.
Для выполнения примера необходимо наличие на html-странице компонента MapChart с наименованием «map» (см. «Пример создания компонента MapChart»). Также должна быть загружена карта типа «WebGL», для этого нужно выполнить следующую строку сценария:
changeMapType("WebGL");
Создадим и установим новый объект для работы с настройками сопоставления данных для территориального показателя:
// Возвращает слой с областями карты
function getWorkLayer() {
return map.getLayer("Regions");
}
// Возвращает базовый класс территориального показателя карты
function getAreaVisual() {
return getWorkLayer().getVisual();
}
// Выводит информацию о территориальном показателе
function printAreaVisualInfo(areaVisual) {
console.log("Идентификатор источника для первого сопоставления данных: %s", areaVisual.getFirstDataSource().getId());
}
// Возвращает цвет
function getColorForValue(areaVisual, value) {
// Получаем шкалу для сопоставления данных цветам заливки областей слоя карты
var scale = areaVisual.getColorMapping().getScale();
var minIndex, maxIndex;
var minValue, maxValue;
for (var i = 0; i < scale.getValues().length; i++) {
if (scale.getValues()[i] <= value) {
minValue = scale.getValues()[i];
minIndex = i;
} else {
maxValue = scale.getValues()[i];
maxIndex = i;
break;
}
if (i == scale.getValues().length - 1) {
maxValue = scale.getValues()[i];
maxIndex = i;
}
}
var color = scale.between(minIndex, maxIndex, value / (maxValue - minValue));
return color;
}
// Возвращает источник данных
function getDataSource() {
return map.getDataSources().DataSource0;
}
/* Создаёт объект для работы с настройками сопоставления данных
для территориального показателя */
function createAreaVisual() {
var areaVisual = new PP.AreaVisual({
ColorMapping: getColorMapping(),
HeightMapping: getHeightMapping()
});
return areaVisual;
}
// Создаёт настройки сопоставления данных цвету заливки областей слоя карты
function getColorMapping() {
var colorMappings = new PP.DataMapping({
DataSource: getDataSource(),
Type: PP.DataMappingType.Scale,
DimAttributeId: "areaColor0",
Id: "areaColor0",
// Определяем шкалу
Scale: new PP.ScaleBase({
Items: "#FF705B #FF9191 #C3D66C #6BBC80 #82BAB6 Transparent",
NoData: "Gray",
TypeArguments: "Brush",
Id: "MapScale0",
Values: "0 30 70 100"
})
})
return colorMappings;
}
// Создаёт настройки сопоставления данных высоте областей слоя карты
function getHeightMapping() {
var colorMappings = new PP.DataMapping({
DataSource: getDataSource(),
Type: PP.DataMappingType.Scale,
DimAttributeId: "areaHeight0",
Id: "areaHeight0",
// Определяем шкалу
Scale: new PP.ScaleBase({
Items: "11 23 57 69 85",
NoData: "5",
TypeArguments: "Double",
Id: "scale0",
Values: "15 40 60 75",
ResultMode: PP.ScaleResultMode.IntervalsWithEquality
})
})
return colorMappings;
}
// Обновляем легенду
function updateLegend(visualId) {
var visual = map.getVisualById(visualId);
var legend = map.getLegendByDataMapping(visual ? visual.getColorMapping() : null);
legend.setScale(visual.getColorMapping().getScale());
var freeArea = new PP.Rect({
Left: 0,
Top: 0,
Width: 800,
Height: 460
});
// Перерисовываем легенду
legend.draw(freeArea, getWorkLayer().getDomNode());
}
/* Устанавливаем объект для работы с настройками сопоставления данных
для территориального показателя */
var areaVisual = createAreaVisual();
getWorkLayer().setVisual(areaVisual);
var visualId = "CustomAreaVisual";
map.addVisual(areaVisual, visualId);
// Перерисовываем карту
map.draw();
// Обновляем легенду
updateLegend(visualId);
// Выводим информацию о территориальном показателе
printAreaVisualInfo(areaVisual);
// Определяем цвет заливки области слоя карты со значением 15
var value = 15;
var brush = getColorForValue(areaVisual, value);
if (brush) {
console.log("Цвет заливки для области слоя карты со значением %s: %s", 15, brush.getColor());
} else {
console.log("Цвет для области слоя карты со значением %s не определён", value);
}

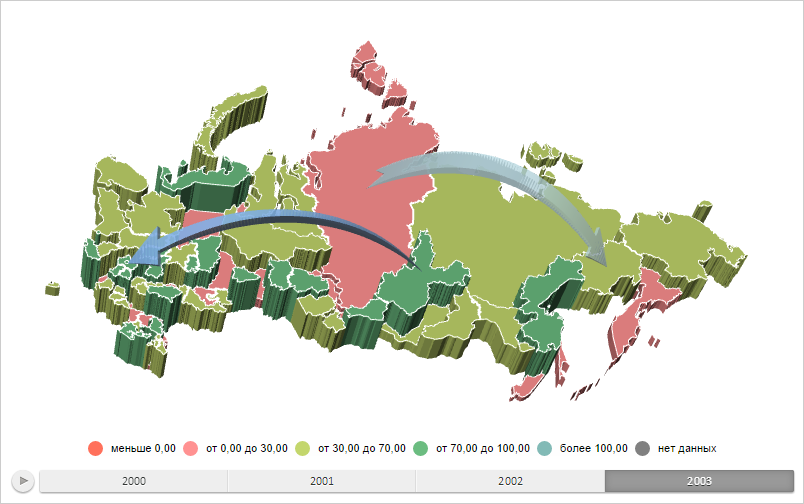

В результате выполнения примера были установлены новые настройки сопоставления данных для территориального показателя. В связи с этим элементы легенды карты были окрашены в другие цвета, а также была изменена высота областей слоя карты:
В консоли браузера были выведены идентификатор источника для первого сопоставления данных территориального показателя и цвет заливки для области слоя карты со значением 15:
Идентификатор источника для первого сопоставления данных: DataSource0
Цвет заливки для области слоя карты со значением 15: #FF8076
