FooterLine: PP.Ui.LineLabel;
Свойство FooterLine определяет линию рядом с нижним текстом легенды.
Значение свойства устанавливается из JSON.
Для выполнения примера создайте html-страницу и выполните следующие действия:
1. В теге <head> добавьте ссылки на следующие js- и css-файлы:
PP.js;
PP.GraphicsBase.js
PP.css.
2. В теге <body> задайте настройки контейнера, где будет расположена легенда:
<body onresize="onresize()"> <div id="container" style="position: absolute; top: 50px; left: 50px; width: 900px; height: 700px; border: solid 1px #888"> </div> </body>
3. В теге <script> добавьте сценарий, создающий легенду:
<script type="text/javascript">
// Зададим размеры легенды
var Area = new PP.Rect({ Top: 0, Left: 0, Width: 900, Height: 700 });
// Зададим шкалу значений
var Scale = new PP.ScaleBase({
"Id": "Scale0",
"Values": "0.0 30.0 60.0 100.0",
"Items": "#FF00FF00 #FF40D000 #FF808000 #FFD04000 #FFFF0000",
"EnableEquality": "false",
"NoData": "#FF808080",
"TypeArguments": "Brush"
});
// Зададим настройки легенды
var Settings = {
Scale: Scale, //шкала значений
AutoColumnsCount: false,
MaxHeight: 50,
MaxWidth: 30,
MaxHeaderWidth: 20,
Style: {
Release: {
Background: {
PPType: PP.SolidColorBrush,
Color: "#80F0F0F0"
},
"Font": {
"IsItalic": "false",
"FontFamily": "Arial",
"Size": "20",
"IsBold": "false",
"Color": "#FF000000"
}
}
},
LessFormat: "менее чем {0:#,##0.00}", // подписи к значениям
GreaterFormat: "более чем {0:#,##0.00}",
BetweenFormat: "от {0:#,##0.00} до {1:#,##0.00}",
NoDataText: "нет данных",
TextWrapping: "NoWrap",
TextSpacing: "10",
Marker: "Circle",
IsOuter: "False",
IsOverlap: "False",
ColumnCount: "3", // количество столбцов со значениями в легенде
HorizontalAlignment: "Top", // положение легенды в контейнере
VerticalAlignment: "Top",
Padding: "4 4 4 4", // отступы между значениями
Margin: "6 6 6 6",
Header: { // верхний текст над легендой
Text: "Верхний текст",
Margin: "2 2 2 2",
Padding: "2 2 2 2",
HorizontalAlignment: "Left",
Style: {
Release: {
Font: {
IsItalic: "False",
FontFamily: "Arial",
Size: "15",
IsBold: false,
Color: "#FF008000"
}
}
}
},
Footer: { // нижний текст под легендой
Text: "Нижний текст",
HorizontalAlignment: "Left",
Margin: "2 2 2 2",
Padding: "2 2 2 2",
},
FooterLine: new PP.Ui.LineLabel({ // линия рядом с нижним текстом
// Установим толщину линии
LineHeight: 1,
// Устанавим цвет линии
LineColor: PP.Color.Colors.darkviolet
}),
HeaderLine: new PP.Ui.LineLabel({ // линия рядом с верхним текстом
// Устанавим толщину линии
LineHeight: 1,
// Устанавим цвет линии
LineColor: PP.Color.Colors.darkviolet
}),
ParentNode:document.getElementById('container')
};
// Применим все настройки для легенды и отрисуем в контейнере
var legend = new PP.Ui.IntervalsLegend(Settings);
legend.draw(Area);
</script>

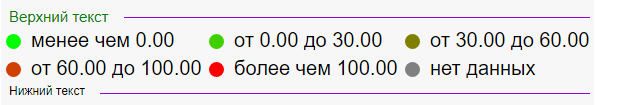

В результате выполнения примера на html-странице будет отображена легенда с заданными параметрами:
