Управление элементами алгоритма расчёта

Для переименования блока в алгоритме:

• выполните команду «Переименовать» в контекстном меню блока, расположенного в дереве расчёта;

• откройте блок на редактирование с помощью команды контекстного меню блока «Редактировать» и измените его наименование.

После выполнения одного из действий блок будет переименован.

Для изменения размера элемента на рабочей области:

• с помощью мыши:

1. Наведите курсор мыши на точку, расположенную на границе элемента. Указатель мыши примет вид двунаправленной стрелки.

2. Зажмите кнопку мыши и растяните/сожмите элемент до необходимого размера.

• с помощью клавиатуры:

1. Зажмите сочетание клавиш CTRL+SHIFT.

2. Измените размер элемента с помощью клавиш UP, DOWN, LEFT, RIGHT на 1 пиксель.

После выполнения действий будет изменён размер элемента.

Для изменения порядка расположения элемента на рабочей области используйте команды «На передний план» и «На задний план» в контекстном меню элемента.

Для выделения одного элемента в дереве расчёта или на рабочей области:

• щелкните по элементу мышью;

• используйте клавишу TAB для выделения элемента в порядке слева направо, сверху вниз;

• используйте сочетание клавиш SHIFT+TAB для выделения элемента в порядке снизу вверх, справа налево.

Примечание. Выделение будет осуществляться в пределах видимой рабочей области.

Для выделения всех элементов на рабочей области используйте сочетание клавиш CTRL+А.

Для выделения нескольких элементов на рабочей области:

• зажмите клавишу CTRL и последовательно щёлкните по каждому выделяемому элементу;

• выберите режим «Курсор» на панели инструментов и используйте рамку для выделения элементов:

1. Определите группу элементов, которые требуется выделить.

2. Щёлкните и зажмите кнопку мыши за пределами группы выделяемых элементов.

3. Начните перемещать указатель мыши. Будет отображена прямоугольная рамка:

4. Перемещайте указатель до тех пор, пока все требуемые элементы не будут помещены в рамку.

5. Отпустите указатель мыши. Все элементы, полностью или частично помещенные в рамку, будут выделены.

Для выравнивания элементов относительно друг друга:

1. Выделите несколько элементов.

2. Выполните одно из действий:

• выполните команду «Выровнять» контекстного меню объекта;

• нажмите кнопку «Выровнять» на панели инструментов;

3. Выберите один из вариантов выравнивания элементов в раскрывающемся меню команды/кнопки:

• Выровнять по левому краю. Выделенные элементы будут выровнены по левому краю относительно крайнего левого элемента:

• Выровнять по центру. Выделенные элементы будут выровнены по центру. Центр рассчитывается исходя из положения крайнего левого элемента и крайнего правого среди выделенных и размеров самих элементов:

• Выровнять по правому краю. Выделенные элементы будут выровнены по правому краю относительно крайнего правого элемента:

• Выровнять по верхнему краю. Выделенные элементы будут выровнены по верхнему краю относительно крайнего верхнего элемента:

• Выровнять по середине. Выделенные элементы будут выровнены по середине. Середина рассчитывается исходя из положения крайнего верхнего элемента и крайнего нижнего среди выделенных и размеров самих элементов:

• Выровнять по нижнему краю. Выделенные элемента будут выровнены по нижнему краю относительно крайнего нижнего элемента:

Для элемента существуют 5 базовых точек, предназначенных для соединения с другими элементами на рабочей области:

Линия - фигура, определяющая соответствие между элементами по точкам соединения. Линия, привязанная к одной из таких точек, будет привязана к данной точке вне зависимости от места расположения элемента. Центральная точка соединения является плавающей, то есть связь будет привязана к одной из точек по периметру в зависимости от места расположения элемента.

Для соединения элемента с другими элементами:

1. Наведите курсор мыши на одну из точек соединения на элементе и зажмите кнопку мыши.

2. Переместите курсор к точке соединения другого элемента, не отпуская кнопку мыши.

3. Отпустите кнопку мыши.

После выполнения действий будет добавлена линия, соединяющая элементы по точкам.

Для поиска элемента на рабочей области выполните одно из действий:

• нажмите кнопку «Поиск» на панели инструментов;

• используйте сочетание клавиш CTRL+F.

После выполнения действия будет отображена панель поиска:

Введите частичное или целое наименование элемента строке поиска и нажмите клавишу ENTER. При необходимости используйте дополнительные условия поиска:

• нажмите кнопку «Учитывать регистр». В процессе поиска будет учитываться регистр заданных букв;

• нажмите кнопку «Слово целиком». В процессе поиска будет учитываться только целое заданное наименование элемента.

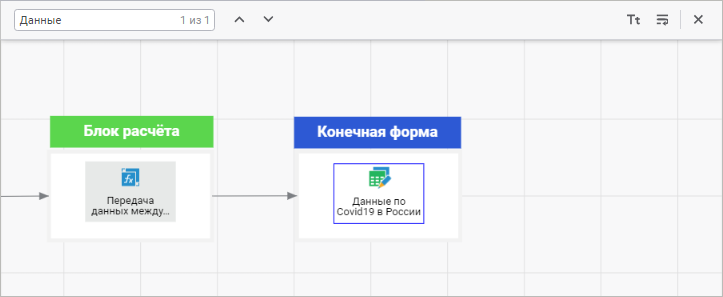

После нажатия клавиши ENTER фокус будет перемещен к первому найденному элементу, удовлетворяющему параметрам поиска:

Для перемещения по найденным элементам используйте кнопки «Найти предыдущее», «Найти далее».

Для скрытия панели поиска выполните одно из действий:

• нажмите кнопку «Закрыть»;

• отожмите кнопку «Поиск» на панели инструментов.

После выполнения действия панель поиска будет скрыта.

Для перемещения одного или нескольких выделенных элементов на рабочей области:

• используйте клавиши UP, LEFT, DOWN, RIGHT для перемещения элементов на 1 пиксель;

• используйте сочетание клавиш SHIFT+UP, SHIFT+LEFT, SHIFT+DOWN, SHIFT+RIGHT для перемещения элементов на 10 пикселей;

• используйте сочетание клавиш CTRL+UP, CTRL+LEFT, CTRL+DOWN, CTRL+RIGHT для перемещения элементов на 100 пикселей.

Для поворота одного или нескольких выделенных элементов на рабочей области выполните команду «Поворот» в контекстном меню элемента и выберите один из способов:

• Повернуть на 90o по часовой стрелке;

• Повернуть на 90o против часовой стрелки.

Для копирования элемента в буфер обмена:

• выполните команду «Копировать» в контекстном меню элемента;

• выделите элемент и используйте сочетание клавиш CTRL+C.

После выполнения одного из действий элемент будет скопирован в буфер обмена.

Примечание. Копирование элемента доступно пользователям, обладающим привилегией «Доступ к менеджеру обновлений».

Для перемещения элемента в буфер обмена:

• выполните команду «Вырезать» в контекстном меню элемента;

• выделите элемент и используйте сочетание клавиш CTRL+X.

После выполнения одного из действий элемент будет перемещен в буфер обмена.

Для вставки элемента из буфера обмена:

• выполните команду «Вставить» в контекстном меню рабочей области;

• используйте сочетание клавиш CTRL+V.

После выполнения одного из действий в дерево расчёта и на рабочую область будет вставлен элемент из буфера обмена.
