Настройка легенды цвета и размера

Для настройки легенды цвета/размера элемента дерева перейдите на вкладку «Легенда цвета»/«Легенда размера» боковой панели соответственно.

Убедитесь, что боковая панель отображается.
В рабочей области выделите пузырьковое или плоское дерево.
Установите на боковой панели переключатель «Формат» и перейдите на вкладку «Легенда цвета» или «Легенда размера».

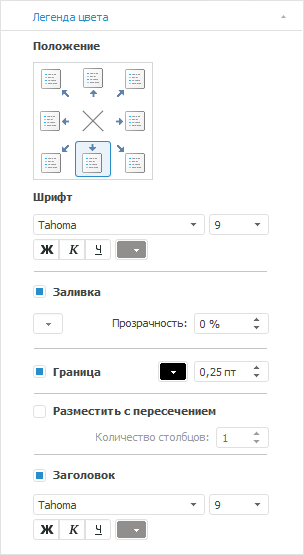

На вкладке доступны следующие настройки легенды элемента дерева:

В группе элементов «Положение» выберите вариант расположения легенды:

. В левом верхнем углу;
. По центру верхней границы;
. В правом верхнем углу;
. По центру правой границы;
. В правом нижнем углу;
. По центру нижней границы;
. В левом нижнем углу;
. По центру левой границы;
. Легенда не отображается.

По умолчанию легенда размещается по центру нижней границы пузырькового/плоского дерева.

Настройте параметры шрифта, используемого в легенде:

Тип шрифта. В раскрывающемся списке выберите один из шрифтов, доступных в операционной системе;
Размер. В раскрывающемся списке выберите размер шрифта или введите его с помощью клавиатуры;
Способ начертания шрифта. Нажмите кнопки, задающие начертание шрифта:

Ж. Полужирное начертание шрифта;
К. Курсивное начертание шрифта;
Ч. Подчёркнутое начертание шрифта.

При нажатой кнопке начертания будет использоваться соответствующий стиль начертания.

Цвет шрифта. В раскрывающейся палитре выберите цвет шрифта. Для установки нового цвета шрифта нажмите кнопку «Спектр», расположенную в стандартной палитре цветов, и выберите цвет в расширенной палитре цветов.

Для отображения заливки легенды установите флажок «Заливка». Укажите цвет однотонной заливки фона в раскрывающейся палитре и задайте процент прозрачности заливки в поле «Прозрачность».

Для отображения границы легенды установите флажок «Граница». В соответствующих полях укажите цвет и толщину линии границы.

Для размещения легенды с пересечением элементов дерева установите флажок «Размещать с пересечением». После установки флажка укажите количество столбцов в легенде.

Примечание. Настройка доступна только для легенды цвета.

При снятом флажке элемент дерева не пересекается с легендой, количество столбцов в легенде определяется автоматически.

Для отображения заголовка легенды установите флажок «Заголовок». В раскрывающихся списках выберите шрифт и его размер, укажите способ начертания шрифта и его цвет.
