Пузырьковое дерево - это способ отображения иерархических данных в виде набора взаимосвязанных пузырьков. Каждой ветке иерархии соответствует пузырек, который связан с пузырьками, являющимися элементам иерархии того же уровня. Все элементы одной ветки и одного уровня иерархии образуют круг, в центре которого - родительский элемент иерархии. Диаметр каждого пузырька пропорционален значению соответствующего элемента иерархии. Цвет пузырька также определяется значением элемента иерархии.
Важно. Перед работой с визуализатором убедитесь в соблюдении системных требований к клиентскому компьютеру для настольного приложения и к BI-серверу для веб-приложения. В веб-приложении поддержка визуализаторов осуществляется, если BI-сервер установлен на ОС Windows 7 и выше. Внешний вид визуализатора может отличаться в зависимости от используемых графических библиотек DirectX 11 или OpenGL 3.1.
Пузырьковое дерево позволяет отобразить для иерархических данных наборы из двух значений:
первое значение определяет цвет пузырька;
второе значение определяет диаметр пузырька.
Преимущества пузырькового дерева:
позволяет выявить взаимосвязь между двумя показателями в иерархической структуре данных;
позволяет наглядно отобразить связи элементов иерархии.

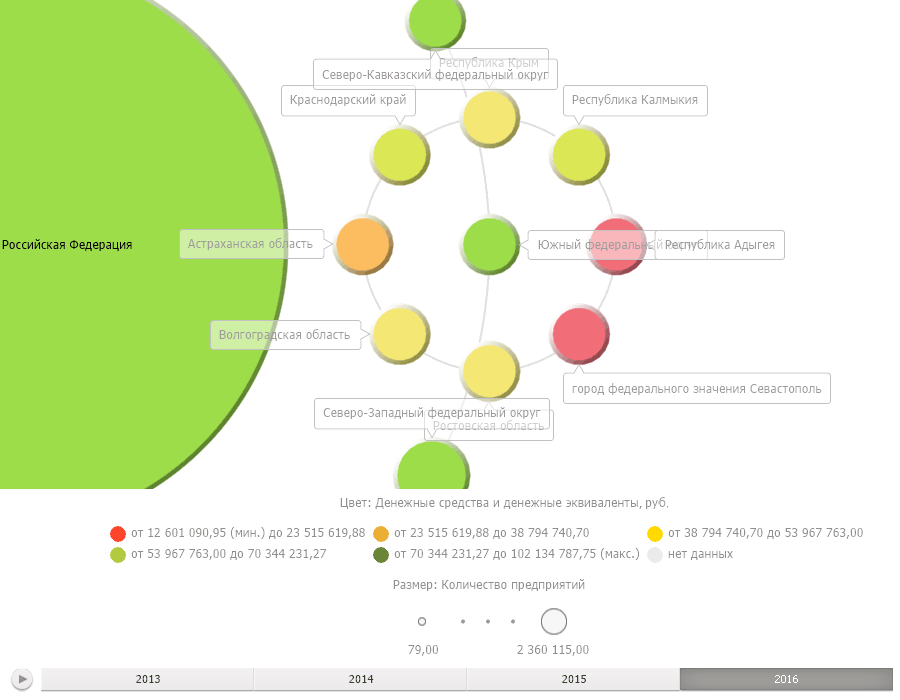

Пример представления данных «Пузырьковое дерево»:
Начните работу с пузырьковым деревом с настройки измерений.
Настройка
всплывающих подсказок
Настройка легенды
цвета и размера
Настройка
стиля пузырькового дерева
