Настройка легенды цвета и размера

1. Убедитесь, что боковая панель отображается.

2. В рабочей области выделите пузырьковую диаграмму.

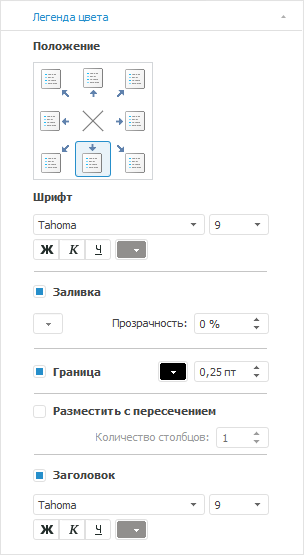

3. Установите на боковой панели переключатель «Формат» и перейдите на вкладку «Легенда цвета» или «Легенда размера».

В группе элементов «Положение» выберите вариант расположения легенды:

• . В левом верхнем углу;

• . По центру верхней границы;

• . В правом верхнем углу;

• . По центру правой границы;

• . В правом нижнем углу;

• . По центру нижней границы;

• . В левом нижнем углу;

• . По центру левой границы;

• . Легенда не отображается.

По умолчанию легенда размещается по центру нижней границы пузырьковой диаграммы.

Настройте параметры шрифта, используемого в легенде:

Для отображения заливки легенды установите флажок «Заливка». Укажите цвет однотонной заливки фона в раскрывающейся палитре и задайте процент прозрачности заливки в поле «Прозрачность».

Для отображения границы легенды установите флажок «Граница». В соответствующих полях укажите цвет и толщину линии границы.

Для размещения легенды с пересечением области построения пузырьковой диаграммы установите флажок «Размещать с пересечением». После установки флажка укажите количество столбцов в легенде.

Примечание. Настройка доступна только для легенды цвета.

При снятом флажке пузырьковая диаграмма не пересекается с легендой, количество столбцов в легенде определяется автоматически.

Заголовок легенды - наименование элемента измерения фактов, которое используется для построения пузырьковой диаграммы.

Для отображения заголовка легенды установите флажок «Заголовок». В раскрывающихся списках выберите шрифт и его размер, укажите способ начертания шрифта и его цвет.

Примечание. В веб-приложении заголовок отображается в виде гиперссылки, при нажатии на которую открывается вкладка с измерением фактов, элемент которого отмечен.
