Свойства связи

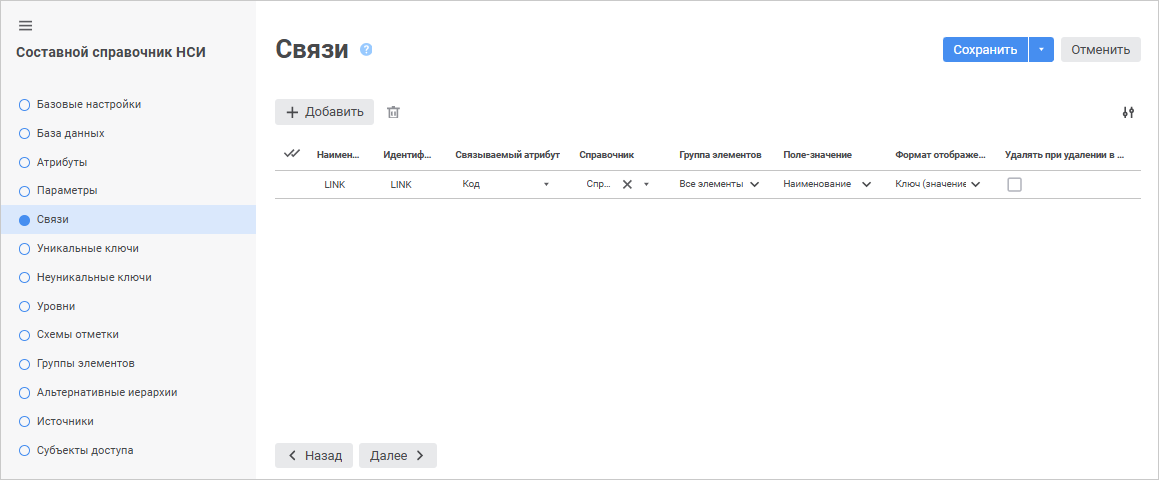

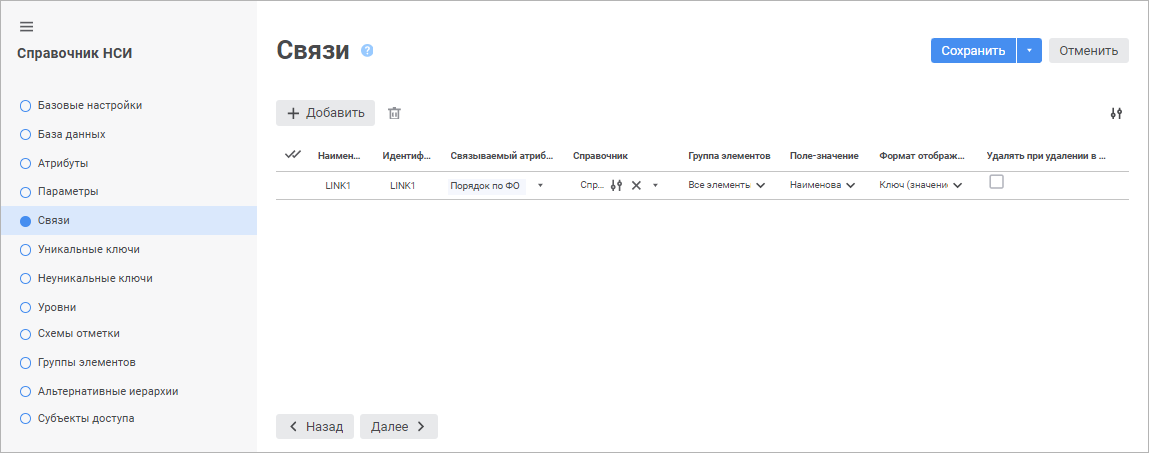

Выполните операции добавления новой или редактирования уже созданной связи на вкладке «Связи».

Введите наименование и уникальный идентификатор связи. Допускается использование только латинских букв, цифр, знаков «_», не допускается использование пробелов.

В раскрывающемся списке выберите атрибут, по которому создается связь с другим справочником. В списке содержатся только те атрибуты, которые еще не задействованы для связей. Связываемый атрибут должен быть целого типа. Если связываемый атрибут не целого типа данных, будет предложено сменить тип данных атрибута.

В раскрывающемся списке выберите справочник, с которым будет установлена связь по системному атрибуту с идентификатором «KEY». После выбора справочника будут доступны списки «Группа элементов», «Отображать поле в качестве значения» и «Формат отображения». Если выбранный справочник является параметрическим, то вид окна изменится.

Для быстрого поиска справочника используйте строку поиска.

Для сброса отметки выбранного справочника нажмите кнопку «Очистить».

Раскрывающийся список содержит все группы элементов справочника, выбранного в поле «Справочник». По умолчанию установлен вариант «[Все элементы]». Если у справочника нет групп элементов, то список содержит только вариант «[Все элементы]».

Если выбран вариант «[Все элементы]», то при создании/редактировании элемента справочника НСИ, для которого создается связь, в значении связываемого атрибута будут отображаться все элементы справочника, с которым установлена связь.

Если выбрана группа, то при создании/редактировании элемента справочника в значении связываемого атрибута будут отображаться только те элементы, которые включены в указанную группу.

В раскрывающемся списке выберите атрибут связываемого справочника, значения которого будут отображаться в качестве значений для связываемого атрибута текущего справочника. По умолчанию используются значения атрибута «Наименование».

В раскрывающемся списке выберите формат отображения значения связываемого атрибута. Доступны следующие форматы отображения: «Ключ», «Значение» и «Ключ(Значение)». По умолчанию отображается «Ключ(Значение)».

При установке данного флажка связанные элементы в текущем справочнике будут удалены, если произошло их удаление в связанном.

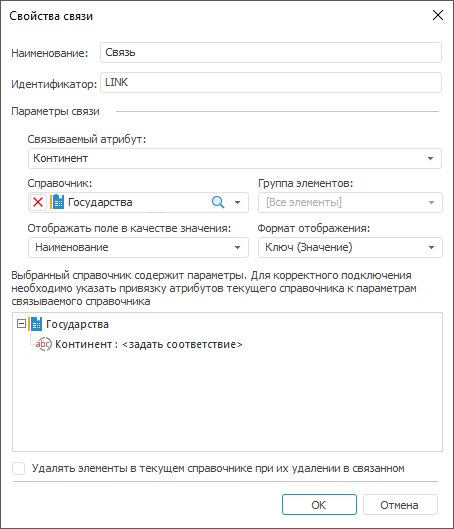

Если выбранный справочник является параметрическим, будет отображено дерево параметров связываемого справочника:

Дерево параметров предназначено для задания привязки атрибутов текущего справочника к параметрам связываемого справочника или для задания постоянного значения.

Примечание. Если идентификатор параметра и его тип совпадают с данными параметра какого-либо атрибута редактируемого справочника, то соответствие будет установлено автоматически.

Для сохранения свойств связи нажмите кнопку «Сохранить»/«OK».

Создание привязки

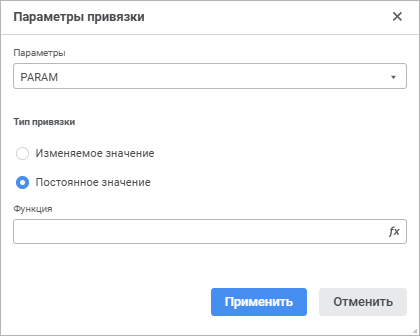

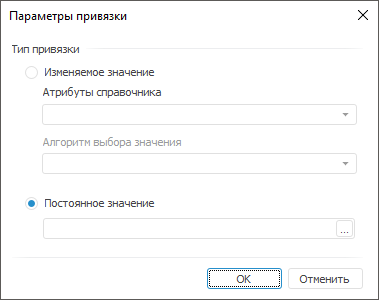

После выполнения одного из действий будет открыто окно «Параметры привязки»:

Веб-приложение Настольное приложение

В раскрывающемся списке «Параметры» выберите параметр, по которому создаётся связь между атрибутами текущего справочника НСИ и параметрами связываемого справочника.

Примечание. Задание параметра доступно только в веб-приложении.

Определите тип привязки, установив соответствующий переключатель:

Примечание. Раскрывающийся список «Алгоритм выбора значения» доступен, если связывается атрибут, который может иметь множественное значение.

Для сохранения настроек параметров привязки нажмите кнопку «Применить»/«OK».

Для редактирования привязки:

в веб-приложении нажмите кнопку «Редактировать», расположенную в столбце «Справочник» напротив добавленной связи;
в настольном приложении дважды щёлкните по привязке.

Будет открыто окно «Параметры привязки», аналогичное окну при создании привязки.

Для удаления выбранной привязки в настольном приложении нажмите клавишу DELETE.

Редактор выражения

Настройка формул выполняется с помощью редактора выражения:

редактор выражения в настольном приложении универсален для всех инструментов и объектов платформы. Описание универсального редактора выражения приведено в разделе «Создание формул и выражений»;
редактор выражения в веб-приложении отличается в зависимости от настраиваемого инструмента или объекта.

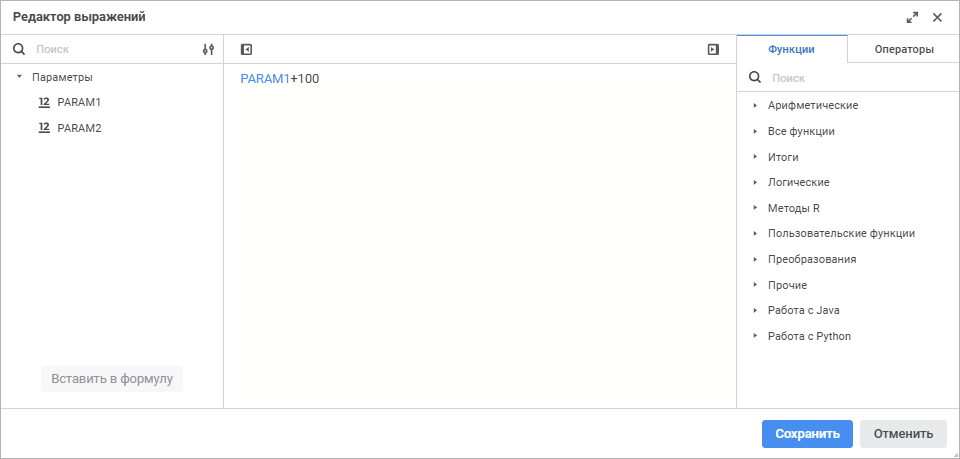

Окно редактора выражения для задания постоянного значения привязки в веб-приложении имеет вид:

Сформируйте формулу, по которой будет рассчитываться привязка.

В формуле допускается использование операндов, арифметических операций, функций, цифр, знаков сравнения и круглых скобок. При этом имеются некоторые особенности:

вставка всех типов элементов, кроме цифр, может осуществляться как с помощью клавиатуры, так и с помощью специальных панелей;
вставка цифр осуществляется только с помощью клавиатуры.

Операнды отображаются на панели операндов редактора выражения:

В качестве операндов используются параметры справочника НСИ.

Для вставки операнда в область формул выполните одно из действий:

с помощью панели операндов:

выделите операнд и нажмите кнопку «Вставить в формулу»;
дважды щёлкните по операнду;
перенесите операнд в область формул с помощью механизма Drag&Drop;

с помощью области формул:

введите наименование операнда в области формул;
щёлкните в области формул в том месте, куда нужно вставить операнд, нажмите сочетание клавиш CTRL+SHIFT и выберите на всплывающей панели требуемый операнд.

Для быстрого поиска операнда начните вводить его наименование частично или целиком в строке поиска. После выполнения действия на панели операндов будут отображены те операнды, наименования которых удовлетворяют условиям поиска.

Для настройки отображения списка операндов используйте команды в раскрывающемся меню кнопки «Настройки отображения»:

Наименование. По умолчанию. Отображение только наименований операндов;
Идентификатор. Отображение только идентификаторов операндов;
Наименование и идентификатор. Отображение наименований и идентификаторов операндов в формате: <наименование> (<идентификатор>).

Для скрытия панели операндов нажмите кнопку «Скрыть панель операндов», для отображения - нажмите кнопку «Отобразить панель операндов».

Функции и операторы отображаются на панели функций и операторов на соответствующих вкладках:

Для вставки функции или оператора в область формул выполните одно из действий:

с помощью панели функций и операторов:

выделите функцию/оператор. Отобразится панель с описанием:

Нажмите кнопку «Вставить в формулу»;

дважды щёлкните по функции/оператору;
перенесите функцию/оператор в область формул с помощью механизма Drag&Drop;

с помощью области формул:

введите функцию/оператор в области формул;
щёлкните в области формул в том месте, куда нужно вставить функцию/оператор, нажмите сочетание клавиш CTRL+SHIFT и выберите на всплывающей панели требуемую функцию/оператор.

Для быстрого поиска функции или оператора начните вводить функцию/оператор частично или целиком в строке поиска. После выполнения действия на панели функций и операторов будут отображены функции/операторы, удовлетворяющие условиям поиска.

Для скрытия панели функций и операторов нажмите кнопку «Скрыть панель функций и операторов», для отображения - нажмите кнопку «Отобразить панель функций и операторов».
