Линии

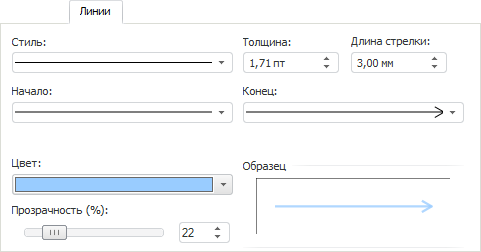

Вкладка предназначена для настройки внешнего вида линий, используемых для отображения границ объекта:

Задайте параметры:

Стиль. Укажите стиль начертания линий. По умолчанию используются сплошные линии;
Толщина. Укажите толщину линий. Если толщина равна нулю, то линия не отображается;

Примечание. Значение толщины линии может задаваться в разных единицах измерения, но в поле ввода редактора будет храниться значение в единицах point (1/72 дюйма).

Длина стрелки. Укажите длину стрелки. Параметр применяется, если линия начинается/оканчивается стрелкой;
Начало. Конец. Укажите стиль начертания начала/окончания линии;
Цвет. Выберите один из цветов, содержащихся в раскрывающейся палитре, либо укажите собственный цвет, нажав в палитре кнопку «Другой»;
Прозрачность. Укажите степень прозрачности линий (в процентах): 100% - линии невидимы, 0% - линии полностью непрозрачны;
Образец. В данной области отображается линия, оформленная по текущим параметрам.
