Область построения

1. Убедитесь, что боковая панель отображается.

2. В рабочей области выделите диаграмму.

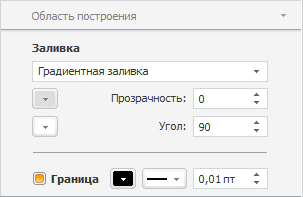

3. Установите на боковой панели переключатель «Формат» и перейдите на вкладку «Область построения».

В раскрывающемся списке «Заливка» укажите тип заливки:

• Нет. Заливка области построения диаграммы не будет использоваться;

• Сплошная заливка. В раскрывающейся палитре задайте цвет, который будет использоваться в качестве заливки области построения. В настольном приложении доступна настройка прозрачности заливки, в поле «Прозрачность» задайте процент прозрачности заливки;

• Градиентная заливка. В раскрывающихся палитрах укажите начальный и конечный цвета градиента. В полях «Угол» и «Прозрачность» укажите угол наклона и процент прозрачности градиента соответственно;

Примечание. В веб-приложении этот тип заливки называется «Линейный градиент».

• С чередованием цветов. В раскрывающихся палитрах укажите первый и второй цвета. Цвета чередуются снизу вверх, начиная с первого цвета. В поле «Прозрачность» задайте процент прозрачности заливки.

Для отображения границы области построения диаграммы установите флажок «Граница».

После установки флажка становится доступной настройка границы. В соответствующих полях укажите цвет, тип и толщину линии границы.

Примечание. Изменение типа линии границы доступно только в настольном приложении.

• Выполните команду «Формат области построения» в контекстном меню выделенной области диаграммы.

Примечание. В инструменте «Аналитические панели» выполните команду «Диаграмма > Формат области построения» в контекстном меню области диаграммы.

• Дважды щелкните кнопкой мыши по области построения диаграммы.

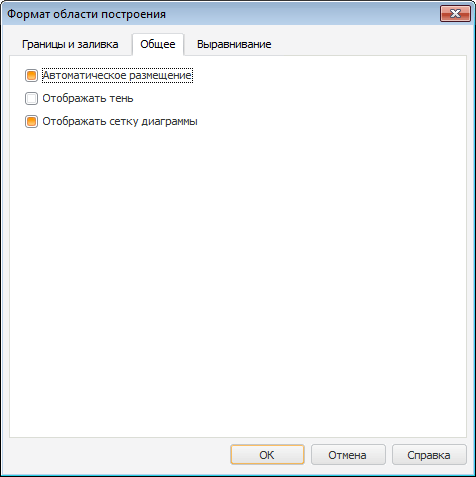

Для настройки формата области построения в регламентном отчете выделите область построения диаграммы. В раскрывающемся списке «Выбор элемента диаграммы для форматирования», расположенном на вкладке «Диаграмма» ленты инструментов, выберите пункт «Область построения» и нажмите кнопку «Стиль фрагмента». Откроется окно «Формат области построения».

Для настройки границ и заливки области построения диаграммы используйте вкладку «Границы и заливка» окна «Формат области построения».

Для настройки выравнивания области построения диаграммы используйте вкладку «Выравнивание» окна «Формат области построения».

Для отображения/скрытия линии сетки установите/снимите флажок:

• «Отображать сетку диаграммы», расположенный на вкладке «Общее»  окна «Формат области построения»;

• «Отображать сетку», расположенный на вкладке «Вид» окна «Формат оси».

Примечание. При установке/снятии флажка «Отображать сетку диаграммы» для всех осей диаграммы устанавливаются/снимаются флажки «Отображать сетку», расположенные на вкладке «Вид» окна «Формат оси». Если установить у осей диаграммы различные состояния флажка «Отображать сетку», флажок «Отображать сетку диаграммы» принимает неопределенное значение.

Для произвольного размещения области построения внутри области диаграммы снимите флажок «Автоматическое размещение» на вкладке «Общее». По умолчанию флажок установлен, и область построения автоматически размещается внутри области диаграммы по центру, при изменении ее размеров автоматически изменяются размер области подписей осей.

Ниже приведен пример диаграммы, область построения которой была увеличена. Слева располагается диаграмма с автоматическим размещением области данных, справа - диаграмма без автоматического размещения области данных:

Для отображения тени установите флажок «Отображать тень» на вкладке «Общее» окна «Формат области построения».

Размер области построения изменяется путем перетаскивания ее границ.
