ImageBox

Иерархия наследования

Описание

Компонент ImageBox предназначен для загрузки и отображения изображений.

Работа с компонентом

Для загрузки изображения необходимо выполнить одно из следующих действий:

в режиме дизайнера формы дважды щелкнуть по компоненту на форме.
в инспекторе объектов нажать кнопку свойства Image.
выполнить команду контекстного меню «Редактировать» для компонента.

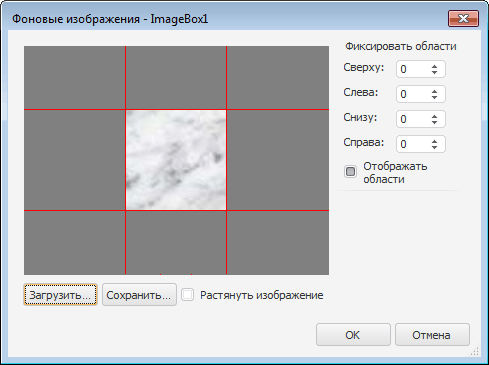

После этого будет открыт редактор изображения компонента:

При нажатии кнопки «Загрузить» будет выведен стандартный диалог выбора файла, который в дальнейшем будет отображаться в компоненте. В список доступных изображений входят файлы в форматах: *.bmp;*.jpg;*.jpeg;*.jpe;*.jfif;*.gif;*.png;*.tif;*.tiff. Если размеры выбранной картинки больше размеров окна редактирования, то изображение будет автоматически масштабировано.

В группе «Фиксировать область» можно настроить области изображения, которые не будут масштабироваться при отображении. Для этого фоновое изображение условно разбивается на 9 частей:

При отрисовке изображения части A, C, G, I не подлежат масштабированию. Части B, H подлежат масштабированию только по горизонтали. Части D, F подлежат масштабированию только по вертикали. Часть E масштабируется полностью.

Флаг «Отображать области» управляет отображением красных линий, отделяющих фиксированные области изображения от масштабированных. Фиксированные области отображаются в том виде, в каком они содержатся в исходном файле. Вся остальная область изображения масштабируется в соответствии с размерами компонента ImageBox. Размеры фиксированной области задаются в пикселях и ограничены размерами загруженного изображения.

Флаг «Растянуть изображение» позволяет растянуть загруженное изображение на всю область окна редактирования.

Кнопка «Сохранить» позволяет сохранить изображение, загруженное в компонент.

Для настройки фонового изображения с отступами через ядро реализован специальный класс GxRectangleTransformImage. Параметры фиксированных отступов задаются в свойстве Margins.

Пример

Свойства компонента ImageBox

	Имя свойства	Краткое описание
	Align	Свойство Align определяет, как поведет себя компонент при изменении размеров содержащего его родительского компонента.
	AllowDrag	Свойство AllowDrag определяет возможность взять у компонента перетаскиваемый объект.
	AllowDrop	Свойство AllowDrop определяет, будет ли возможность у компонента принять перетаскиваемый объект.
	Anchors	Свойство Anchors возвращает настройки, определяющие в процентном соотношении изменение размеров текущего компонента при изменении размеров родительского компонента.
	AutoSize	Свойство AutoSize определяет, будет ли автоматически устанавливаться размер окна компонента в соответствии с размером изображения.
	Brush	Свойство Brush определяет кисть, используемую для заливки области компонента.
	Center	Свойство Center определяет расположение картинки в окне компонента.
	ClientHeight	Свойство ClientHeight используется для получения или задания высоты клиентской области компонента.
	ClientWidth	Свойство ClientWidth используется для получения или задания ширины клиентской области компонента.
	Color	Свойство Color определяет цвет фона компонента.
	ComponentCount	Свойство ComponentCount возвращает количество дочерних компонентов.
	Components	Свойство Components возвращает дочерний компонент.
	Cursor	Свойство Cursor определяет вид курсора над компонентом.
	Data	Свойство Data предназначено для хранения любых пользовательских данных.
	Enabled	Свойство Enabled определяет доступность компонента для пользователя.
	Focused	Свойство Focused возвращает True, если фокус установлен на данном компоненте.
	Font	Свойство Font определяет множество характеристик, описывающих шрифт, используемый при отображении текста.
	Height	Свойство Height определяет высоту компонента.
	HelpContext	Свойство HelpContext определяет уникальный индекс раздела контекстно-зависимой справки для данного компонента.
	Hint	Свойство Hint определяет текст подсказки для компонента.
	Image	Свойство Image определяет изображение, отображаемое компонентом.
	Left	Свойство Left определяет координату левого края компонента.
	Name	Свойство Name определяет наименование компонента.
	Parent	Свойство Parent определяет родительский компонент.
	ParentColor	Свойство ParentColor определяет, будет ли для компонента заимствован цвет родительского компонента.
	ParentFont	Свойство ParentFont определяет, будет ли для компонента использоваться шрифт родительского компонента.
	ParentShowHint	Свойство ParentShowHint определяет условие отображения всплывающей подсказки.
	PopupMenu	Свойство PopupMenu определяет контекстное меню, которое будет появляться по щелчку дополнительной кнопки мыши на компоненте.
	Proportional	Свойство Proportional определяет соблюдение пропорций изображения в окне компонента.
	Scrolls	Свойство Scrolls возвращает параметры полос прокрутки компонента.
	ShowHint	Свойство ShowHint включает и выключает показ всплывающего окна подсказки для компонента.
	Stretch	Свойство Stretch определяет, будет ли производится автоподгон размеров изображения под размеры компонента.
	TabOrder	Свойство TabOrder определяет позицию компонента в последовательности табуляции.
	TabStop	Свойство TabStop определяет признак необходимости компоненту получать фокус при нажатии кнопки «TAB».
	Tag	Свойство Tag не используется компилятором. Пользователь может изменить значение свойства Tag и использовать его по своему усмотрению.
	Text	Свойство Text определяет строку, идентифицирующую компонент для пользователя.
	Top	Свойство Top определяет координату верхнего края компонента.
	Transparent	Свойство Transparent определяет, будет ли фон изображения отображаться прозрачным.
	TransparentColor	Свойство TransparentColor определяет цвет для прозрачности изображения.
	Visible	Свойство Visible определяет видимость компонента во время выполнения.
	Width	Свойство Width определяет ширину компонента.

Методы компонента ImageBox

	Имя метода	Краткое описание
	BringToFront	Метод BringToFront располагает компонент на передний план.
	ClientToScreen	Метод ClientToScreen преобразовывает координаты точки, указанные относительно системы координат компонента, в экранные координаты.
	DoDragDrop	Метод DoDragDrop позволяет начать операцию перетаскивания.
	GetImage	Метод GetImage возвращает изображение компонента со всеми дочерними компонентами.
	LoadImageFromStream	Метод LoadImageFromStream осуществляет загрузку изображения из потока.
	ScreenToClient	Метод ScreenToClient преобразовывает экранные координаты точки в координаты, указываемые относительно системы координат компонента.
	SendToBack	Метод SendToBack располагает компонент на задний план.
	SetFocus	Метод SetFocus устанавливает фокус на данный компонент.

События компонента ImageBox

	Имя события	Краткое описание
	OnBeginDrag	Событие OnBeginDrag для компонента наступает, когда пользователь начинает перетаскивать объект от компонента.
	OnClick	Событие OnClick наступает, если пользователь щёлкнул в области компонента.
	OnDblClick	Событие OnDblClick наступает, если пользователь дважды щёлкнул в области компонента.
	OnDragDrop	Событие OnDragDrop для компонента наступает, когда пользователь отпускает над ним перетаскиваемый объект.
	OnDragEnter	Событие OnDragEnter наступает, когда перетаскиваемый объект входит в границы данного компонента.
	OnDragLeave	Событие OnDragLeave наступает, когда перетаскиваемый объект выходит за границы данного компонента.
	OnDragOver	Событие OnDragOver для компонента наступает, когда пользователь протаскивает над ним перетаскиваемый объект.
	OnEnter	Событие OnEnter наступает в момент получения фокуса компонентом.
	OnExit	Событие OnExit наступает в момент потери фокуса компонентом.
	OnHScroll	Событие OnHScroll наступает при изменении положения ползунка горизонтальной полосы прокрутки.
	OnKeyDown	Событие OnKeyDown наступает, если компонент находится в фокусе и производится нажатие на клавиатуру.
	OnKeyPress	Событие OnKeyPress наступает, если компонент находится в фокусе, при нажатии пользователем символьной клавиши.
	OnKeyPreview	Событие OnKeyPreview наступает перед каждым событием, связанным с нажатием клавиш.
	OnKeyUp	Событие OnKeyUp наступает, если компонент находится в фокусе, при отпускании пользователем любой, ранее нажатой клавиши.
	OnMouseDown	Событие OnMouseDown наступает, если указатель находится в области компонента и была нажата любая кнопка мыши.
	OnMouseEnter	Событие OnMouseEnter наступает в момент входа курсора мыши в область компонента.
	OnMouseHover	Событие OnMouseHover наступает при задержке курсора мыши в области компонента.
	OnMouseLeave	Событие OnMouseLeave наступает в момент выхода курсора мыши за пределы области компонента.
	OnMouseMove	Событие OnMouseMove наступает при перемещении курсора мыши над компонентом.
	OnMouseUp	Событие OnMouseUp наступает при отпускании кнопки мыши, когда указатель находится в области компонента.
	OnMouseWheel	Событие OnMouseWheel наступает, если компонент находится в фокусе при вращении колеса мыши.
	OnVScroll	Событие OnVScroll наступает при изменении положения ползунка вертикальной полосы прокрутки.

См. также:

Дополнительные компоненты
