Добавление интерактивных элементов управления: Формы ввода

Элемент управления - объект, предназначенный для управления данными, отображаемыми объектами формы ввода, позволяет изменить значения параметров формы.

Для отображения панели элементов управления нажмите кнопку «Элементы управления» вкладки «Главная» панели инструментов, переведя её в активное состояние.

Для скрытия панели элементов управления:

переведите кнопку «Элементы управления» вкладки «Главная» панели инструментов в неактивное состояние;
выполните команду «Закрыть» в раскрывающемся меню кнопки «Расположение панели» на панели «Элементы управления»;
нажмите кнопку «Закрыть» при её расположении сверху под панелью инструментов.

Настройки отображения панели сохраняются при сохранении формы.

Для изменения расположения панели элементов управления в раскрывающемся меню кнопки «Расположение панели» выберите способ. Доступные способы:

Сверху. Панель отображается сверху под панелью инструментов:

Если элементы управления полностью не помещаются на панель «Элементы управления» при её расположении сверху, то по умолчанию панель развернется:

Для отображения панели в свёрнутом виде нажмите кнопку «Свернуть»:

Для возвращения панели в развёрнутый вид нажмите кнопку «Развернуть».

Слева. Панель отображается слева в виде панели:

Выбранное расположение панели сохраняется при сохранении формы.

Настройка элементов управления

Настройка элементов управления происходит при редактировании формы ввода и включает операции:

Для добавления элемента управления нажмите кнопку «Добавить элемент управления» на панели «Элементы управления». Будет открыто окно редактора параметров.

Для редактирования свойств элемента управления выполните команду «Редактировать» контекстного меню элемента управления на панели «Элементы управления». Будет открыто окно редактора параметров.

Для смены порядка в списке элементов управления на панели «Элементы управления» перетащите элемент управления в нужную позицию с помощью механизма Drag&Drop.

Изменение размеров элементов управления доступно только при размещении панели «Элементы управления» сверху.

Для изменения ширины элемента управления потяните за его правую границу в нужном направлении на панели «Элементы управления».

Скрытым считается элемент управления, у которого в настройках не указан лист для отображения.

Для управления отображением скрытых элементов управления используйте флажок «Отображать скрытые» в раскрывающемся меню кнопки «Расположение панели» панели «Элементы управления».

При установленном флажке «Отображать скрытые» на панели «Элементы управления» отобразятся скрытые элементы управления, наименования которых будут отображены серым цветом.

Для удаления элемента управления выполните команду «Удалить» контекстного меню элемента управления на панели «Элементы управления». Элемент управления будет удалён с панели.

Работа с интерактивными элементами управления

Элементы управления позволяют выполнять следующие операции, в том числе при открытии формы ввода на просмотр:

Для настройки отметки измерения выполните одно из действий:

с помощью мыши установите/снимите отметку для выбранного элемента;
с помощью контекстного меню элемента измерения выберите необходимый вариант отметки:

Отметить все. Устанавливает отметку для всех элементов измерения;
Снять отметку со всех. Снимает отметку со всех элементов измерения;
Изменить отметку. Устанавливает отметку по критерию;
Отметить подчиненные по уровню. Устанавливает отметку для всех элементов расположенных на одном уровне с указанным элементом измерения;
Отметить все подчиненные. Устанавливает отметку для всех подчиненных элементов;
Снять отметку с подчиненных. Снимает отметку со всех подчиненных элементов;
Отметить уровень. Устанавливает отметку для уровня измерения;
Снять отметку с уровня. Снимает отметку с уровня измерения;
Применить схему отметки. Устанавливает выбранную схему отметки из раскрывающегося списка;
Отметить группу. Устанавливает отметку для выбранной группы элементов измерения из раскрывающегося списка.

Для измерений, у которых отсутствует иерархия, доступны команды «Отметить всё», «Снять отметку со всех», «Изменить отметку», «Применить схему отметки» и «Отметить группу».

Для изменения отображения наименования элементов установите флажки напротив атрибутов в раскрывающемся меню команды «Настройки отображения», расположенной в контекстном меню элемента измерения.

Примечание. Выбор схемы отметки, группы элементов доступен, если в справочниках настроены схема отметки, группы элементов.

Для изменения отметки по критерию выбора выполните команду «Изменить отметку» контекстного меню элемента.

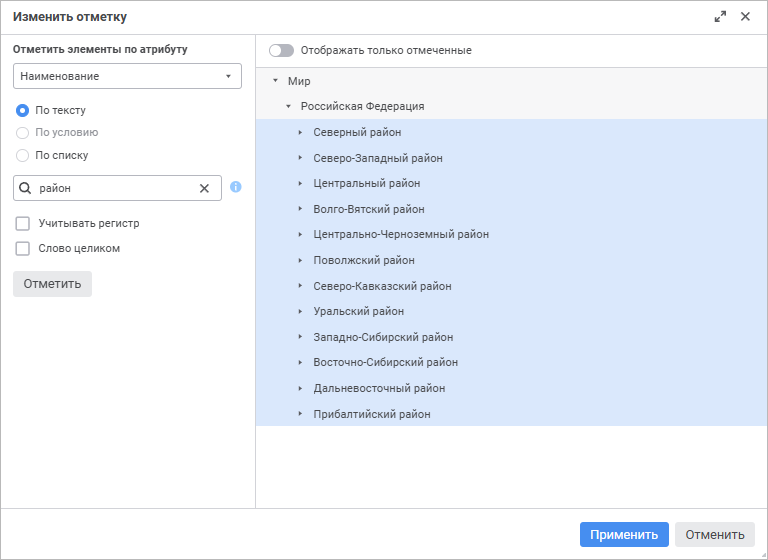

Будет открыто окно «Изменить отметку»:

Область выбора для календарного измерения называется «Отметить элементы по уровню».

Для изменения отметки по критерию выбора:

Выберите атрибут или уровень, для которого будет задан критерий. По умолчанию установлен атрибут, который назначен наименованием. Для календарного измерения по умолчанию установлен высший уровень, исключая корень.
Установите переключатель для определения типа критерия. Доступный тип зависит от типа выбранного атрибута:

По тексту. Доступно для строкового типа атрибута. В поле для поиска введите текст, который содержат значения атрибутов элементов необходимых для отметки. Для поиска доступны подстановки:

%. Используйте с любой последовательностью символов;
_. Используйте с одним любым символом.

Установите флажок «Учитывать регистр» для поиска с учетом регистра.

Установите флажок «Слово целиком» для поиска слов с точным совпадением с введённым текстом;

По условию. Доступен для уровней календарного справочника и всех типов атрибутов, кроме строкового. Выберите тип условия:

Равно;
Не равно;
Больше. Доступно для типов: дата и время, целочисленный, вещественный, дата;
Больше или равно. Доступно для типов: дата и время, целочисленный, вещественный, дата;
Меньше. Доступно для типов: дата и время, целочисленный, вещественный, дата;
Меньше или равно. Доступно для типов: дата и время, целочисленный, вещественный, дата;
Между. Доступно для типов: дата и время, целочисленный, вещественный, дата.

Введите в поле значение или задайте диапазон значений при выборе типа условия «Между» . Редактор значения будет зависеть от типа атрибута. Для логического типа доступен выбор значений: истина и ложь;

По списку. Доступен для строкового и целочисленного типов атрибута. В поле введите список значений атрибута. Список можно копировать из буфера обмена. Поиск идёт с учетом регистра и полного совпадения с введённым текстом.

Нажмите кнопку «Отметить» для выделения элементов, соответствующих критерию, в области отображения элементов измерения. Для отображения только отмеченных элементов переведите переключатель «Отображать только отмеченные» в активное состояние, при этом если отмечены только дочерние элементы, то отображаться они будут с родительскими.
Нажмите кнопку «Применить» для применения новой отметки.
