Настройка синхронизации измерений источников данных

Синхронизация измерений позволяет управлять отметкой элементов сразу в нескольких блоках аналитической панели.

Настройка синхронизации доступна для:

всех визуализаторов;
отчёта «Экспресс-отчёт»;
отчёта «Временные ряды» (только для календарного измерения);
отчёта «Регламентный отчёт» (если отчёт содержит элемент управления, настроенный на измерение источника данных).

Синхронизация выполняется с помощью связей между измерениями. Для корректной настройки синхронизируемые измерения блоков должны быть построены на одном справочнике.

Связи могут быть двух видов:

двусторонние. Связь может как принимать, так и передавать отметку в управляемые блоки;
односторонние. Связь может только принимать отметку от других блоков, с которыми настроена синхронизация.

Примечание. Синхронизация измерений не настраивается автоматически, даже если создаются блоки, настроенные на один источник данных. Все настройки синхронизации определяются пользователем.

Настройка синхронизации измерений источников данных может быть выполнена как для отдельных блоков, так и для всей аналитической панели.

Синхронизация измерений источника данных блока

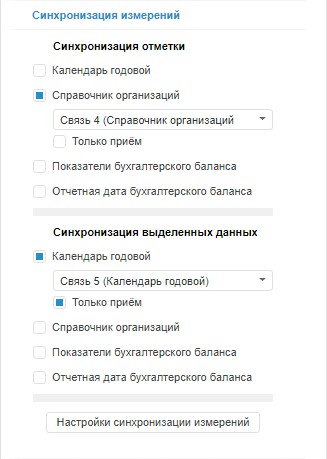

Для настройки синхронизации измерений источника данных блока используйте вкладку «Синхронизация измерений» на боковой панели.

Для отображения вкладки

На вкладке присутствуют две группы:

Синхронизация отметки. Предназначена для настройки синхронизации отметки измерений. Синхронизация отметки позволяет, например, перестраивать диаграмму в соответствии с отметкой в таблице или перестраивать карту в соответствии с отметкой на пузырьковой диаграмме;

Синхронизация выделенных данных. Предназначена для настройки синхронизации выделенных данных. Синхронизация выделенных данных позволяет, например, выделять данные на диаграмме в соответствии с выделением в таблице или отмечать регион на карте в соответствии с выделением пузырька на пузырьковой диаграмме. Если в визуализаторе используется прокрутка или масштабирование по оси категорий, то будет выполнено перемещение к элементам, которые должны быть выделены.
Если блоки синхронизированы по выделению, но не синхронизированы по отметке, то при выделении элементов в исходном блоке в принимающем будет выделяться только та часть элементов, которые есть в его отметке.

Примечание. Если блок аналитической панели содержит визуализатор «Таблица», то при детализации в реляционные данные синхронизация с другими блоками не выполняется. При обобщении реляционных данных блок синхронизируется с отметкой и выделенными данными по заданным связям между блоками. Детализация в реляционные данные доступна на основе SQL-запроса или при настроенной серверной агрегации измерения фактов.

Набор измерений в обеих группах одинаковый и совпадает с набором измерений в источнике данных блока. Каждому измерению соответствует флажок:

Флажок установлен. Измерению сопоставляется связь. Наименование связи формируется по схеме: Связь <номер_связи> (<наименование_управляемого_измерения>). Если одному и тому же измерению в нескольких блоках сопоставлена одна и та же связь, то измерение синхронизируется и изменение отметки/выделения данных в одном блоке будет влиять на отметку/выделение данных в других блоках.
Для создания новой связи выберите элемент «<Новая связь>» в раскрывающемся списке требуемого измерения. Элемент доступен, если аналитическая панель содержит блок, в котором присутствует такое же измерение, которому сопоставлена связь.
Если флажок, соответствующий измерению, установлен, то отображается дополнительный флажок:

Только прием. По умолчанию флажок снят. Установка флажка означает, что связь будет односторонней и текущий блок не будет передавать свою отметку/выделение данных в связи, а будет только принимать их из связанных блоков;

Примечание. Связь может быть создана, только если синхронизируемое измерение имеет атрибут с назначением «Идентификатор».

Флажок снят. Используется по умолчанию. Измерение независимо. Изменение отметки элементов и изменение выделения данных не влияет на другие блоки. Изменение отметки и выделения по данному измерению в других блоках не влияет на отметку элементов и выделение данных в настраиваемом блоке.

Совет. Для настройки синхронизации измерений во всех блоках аналитической панели нажмите кнопку «Настройки синхронизации измерений». На боковой панели будет открыта вкладка «Синхронизация измерений документа».

Синхронизация измерений всех источников данных аналитической панели

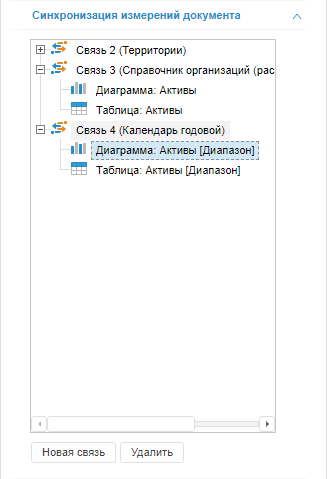

Для настройки синхронизации измерений всех источников данных, используемых в аналитической панели, используйте вкладку боковой панели «Синхронизация измерений документа».

Для отображения вкладки

На вкладке содержится список связей измерений для всех блоков аналитической панели. На основании любого измерения блока можно создать только одну связь. На основании одного и того же измерения в составе различных блоков можно создать как одну, так и несколько связей.

Наименование связи формируется по схеме: Связь <номер_связи> (<наименование_измерения>). Для каждой связи приведен список блоков, использующих данную связь.

Создание новой связи

Удаление связи

Исключение блока из связи

Перемещение блока из одной связи в другую

Подсветки блока, использующего связь/измерение

Примеры синхронизации измерений в визуализаторах

Пример функционирования синхронизации отметок измерений

Пример функционирования независимых измерений

Пример передачи выделения данных между визуализаторами

Пример передачи отметки по выделенным данным между визуализаторами
