IWxWorkspace.CreateRegulargon

Для выполнения примера в репозитории предполагается наличие рабочего пространства с идентификатором WSP.

Добавьте ссылки на системные сборки: Andy, Drawing, Metabase.

Fore Fore.NET

Sub Userproc;
Var
    Mb: IMetabase;
    Wsp: IWxWorkspace;
    Reg: IWxRegulargon;
    Style: IWxStyle;
Begin
    // Получим рабочее пространство
    Mb := MetabaseClass.Active;
    Wsp := Mb.ItemById("WSP").Edit As IWxWorkspace;
    // Создадим многоугольник
    Reg := Wsp.CreateRegulargon;
    // Укажем идентификатор фигуры
    Reg.Id := "Reg1";
    // Установим координаты положения фигуры
    Reg.PinPosition := New GxPointF.Create(12, 2);
    // Укажем количество сторон фигуры
    Reg.NumberOfSides := 5;
    // Настроим отображение названия фигуры
    Reg.Text := "Пятиугольник";
    Style := Reg.Style;
    Style.TextFontSize := 6;
    // Сохраним изменения
    (Wsp As IMetabaseObject).Save;
End Sub Userproc;

Imports Prognoz.Platform.Interop.Andy;
Imports Prognoz.Platform.Interop.Drawing;
Imports Prognoz.Platform.Interop.Metabase;
…
Public Shared Sub Main(Params: StartParams);
Var
    Mb: IMetabase;
    Wsp: IWxWorkspace;
    Reg: IWxRegulargon;
    Style: IWxStyle;
Begin
    // Получим рабочее пространство
    Mb := Params.Metabase;
    Wsp := Mb.ItemById["WSP"].Edit() As IWxWorkspace;
    // Создадим многоугольник
    Reg := Wsp.CreateRegulargon();
    // Укажем идентификатор фигуры
    Reg.Id := "Reg1";
    // Установим координаты положения фигуры
    Reg.PinPosition.Create(12, 2);
    // Укажем количество сторон фигуры
    Reg.NumberOfSides := 5;
    // Настроим отображение названия фигуры
    Reg.Text := "Пятиугольник";
    Style := Reg.Style;
    Style.TextFontSize := 6;
    // Сохраним изменения
    (Wsp As IMetabaseObject).Save();
End Sub;

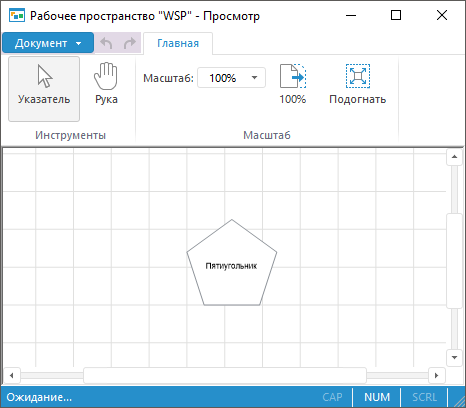

После выполнения примера на рабочем пространстве будет создан пятиугольник с заданным текстом:
