Создание цветовой шкалы

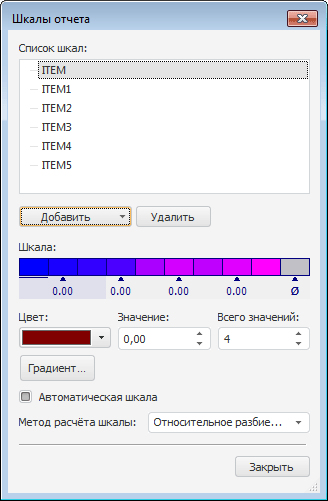

Для добавления цветовой шкалы нажмите кнопку «Добавить» и в раскрывающемся меню выберите пункт «Добавить цветовую шкалу». Окно «Шкалы отчета» примет следующий вид:

Задайте следующие параметры для настройки цветовой шкалы:

В раскрывающейся палитре выберите цвет фона, либо выберите новый цвет в расширенной палитре цветов, вызываемой при нажатии на кнопку «Другой».

Задайте значение показателя, которое будет сопоставляться цвету, при помощи редактора чисел или вручную.

Одному значению соответствуют три деления шкалы.

Если значение показателя совпадает с заданным значением, то заливка примет цвет, расположенный в делении шкалы напротив указателя заданного значения. Если значение показателя больше (меньше) заданного значения то заливка примет цвет, расположенный в делении шкалы выше (ниже) указателя заданного значения.

Значения в шкале необходимо задавать в возрастающем порядке. Минимальное значение расположено слева, максимальное - справа.

Задайте количество интервалов шкалы.

Для задания начального и конечного цветов градиента нажмите кнопку «Градиент». Будет открыто одноименное окно:

Выберите необходимые цвета в раскрывающихся палитрах.

При установленном флажке «Автоматическая шкала» значения для шкалы отчета будут рассчитываться автоматически. Метод расчета выбирается в поле «Метод расчета шкалы»:

Равные интервалы. Весь диапазон данных разбивается на заданное количество равных по длине диапазонов. Установлен по умолчанию;
Относительное разбиение. Весь диапазон данных разбивается на заданное количество диапазонов, содержащих одинаковое число территориальных единиц, которые при этом получаются разными по длине.

Результаты расчетов зависят от данных, содержащихся в срезе, и от заданного количества значений на шкале (поле «Всего значений»).
