Настройка условий выполнения расчёта алгоритма

После добавления и настройки параметров алгоритма расчёта можно настроить условия выполнения алгоритма расчёта с помощью ветвлений. Ветвления используются для создания условий выполнения отдельных элементов алгоритма расчёта.

Для настройки условий выполнения расчёта алгоритма:

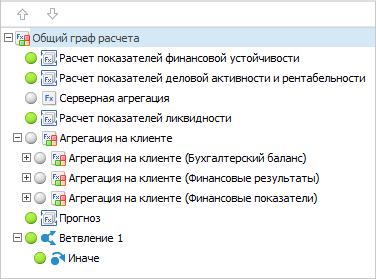

1. Нажмите кнопку «Ветвления» на вкладке «Главная» ленты инструментов. В результате будет создано ветвление в дереве расчёта и условие «Иначе»:

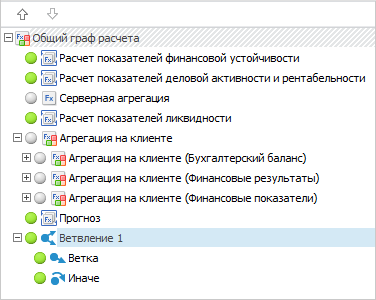

2. Выделите созданное ветвление и выполните команду «Ветка» в раскрывающемся меню кнопки «Ветвления». В результате будет создана ветка в ветвлении:

Примечание. Количество веток и ветвлении не ограничено. При наличие нескольких веток по умолчанию выполняется расчёт только в первой ветке, условие которой выполняется. Для проверки условия и выполнения остальных веток, выполните команду контекстного меню ветвления «Выполнять все подходящие ветки». При расчёте алгоритма будут выполнены все ветки, условия которых выполняются.

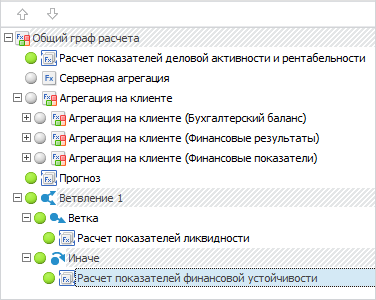

3. Перетащите элементов алгоритма расчёта в условия «Ветка» и «Иначе» с помощью механизма Drag&Drop:

4. Откройте окно «Параметры ветвления» для задания условий выполнения блока расчёта:

• дважды щелкните по объекту «Ветка» в дереве расчёта;

• выполните команду «Редактировать» контекстного меню объекта «Ветка» в дереве расчёта.

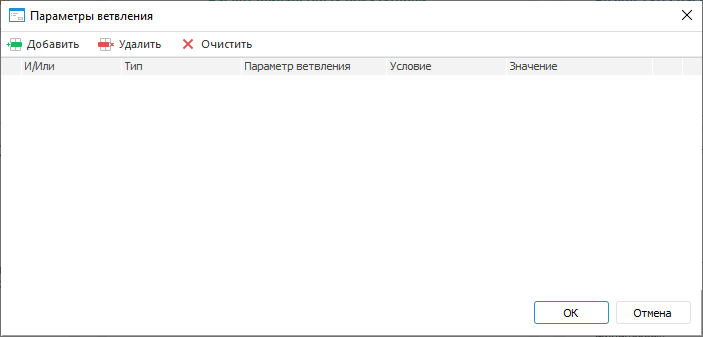

В результате будет открыто окно «Параметры ветвления»:

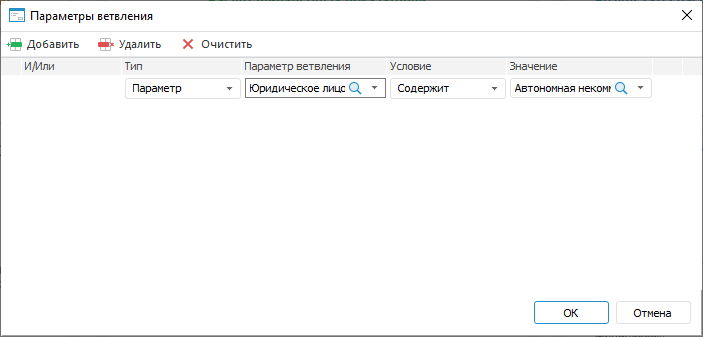

5. Нажмите кнопку «Добавить» на панели инструментов для добавления условия:

6. Задайте параметры:

• Тип. Выберите тип условия в раскрывающемся списке:

• Параметр;

• Формула;

• Параметр ветвления. В раскрывающемся списке выберите параметр объекта, который будет участвовать в условии;

Примечание. Параметр отсутствует для типа «Формула».

• Условие. Выберите условие в раскрывающемся списке:

• Содержит;

• Не содержит;

Примечание. Параметр отсутствует для типа «Формула».

• Значение. Задайте значения для выбранного типа условия:

• Параметр. Выберите значение из раскрывающегося списка, которое будет сравниваться со значением параметра ветвления;

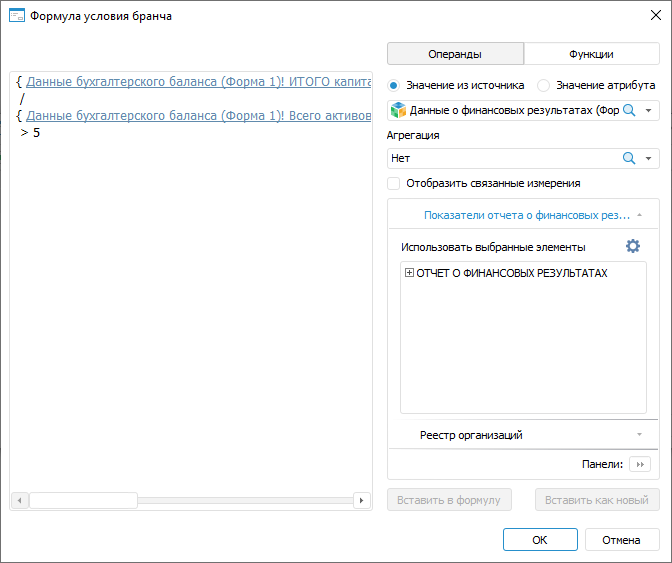

• Формула. Для задания формулы условия нажмите кнопку и сформируйте формулу условия аналогично настройке формул расчёта в открывшемся окне «Формула условия бранча»:

• И/Или. Выберите один из логических операторов в раскрывающемся списке, если добавлено несколько условий:

• И. Используется по умолчанию. Если все условия выполняются, то выполняется расчёт алгоритма;

• Или. Если выполняется хотя бы одно условие, то выполняется алгоритма.

Для удаления одного из условий выделите условие и нажмите кнопку «Удалить» на панели инструментов.

Для удаления всех условий нажмите кнопку «Очистить».

Пример настройки условий выполнения расчёта алгоритма

В примере создается ветвление с двумя ветками, для каждой из которых задаются условия выполнения расчёта алгоритма.
