«Форсайт. Аналитическая платформа» может работать в различных конфигурациях, используя отдельные серверы для выделения функций бизнес-логики, ядра безопасности или пользовательского интерфейса.
Ниже приведены базовые конфигурации. В каждой конфигурации для повышения отказоустойчивости может быть реализован кластер BI-серверов.
В приведенных ниже конфигурациях используются следующие условные обозначения:
|
Обеспечивает правила, принципы и зависимости поведения объектов платформы, выполняет функции обработки и расчета данных. |
|
Выполняет функции администрирования и обработки запросов между базами данных и «Форсайт. Аналитическая платформа». |
|
Графическая оболочка для взаимодействия пользователя с «Форсайт. Аналитическая платформа». |
|
Веб-сервис предназначен для взаимодействия приложения c сервером, используя http/https запросы. |

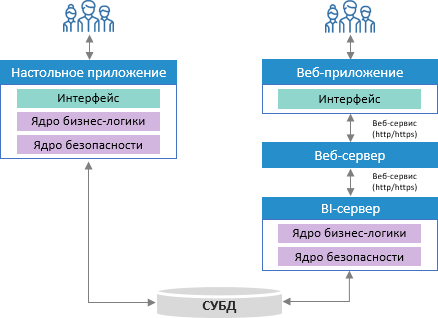

Стандартная конфигурация предполагает использование настольного приложения/веб-приложения и системы управления баз данных:
При использовании настольного приложения:
Пользователь взаимодействует с интерфейсом настольного приложения.
Настольное приложение, включающее в себя ядро бизнес-логики, взаимодействует с базой данных через драйвер СУБД.
При использовании веб-приложения функции бизнес-логики и безопасности выполняет BI-сервер, пользовательский интерфейс представлен веб-приложением:
Пользователь взаимодействует с интерфейсом веб-приложения.
Веб-приложение взаимодействует с веб-сервером и BI-сервером, через точку доступа PP.SOM.Som. Схема отображает обобщенное взаимодействие, подробная схема приведена в разделе «Установка и настройка серверной части веб-приложения».
BI-сервер включает в себя ядро бизнес-логики, которое взаимодействует с базой данных через драйвер СУБД.
Установка BI-сервера и веб-приложения приведена в статьях: «Установка веб-приложения на ОС Windows» и «Установка веб-приложения на ОС Linux».

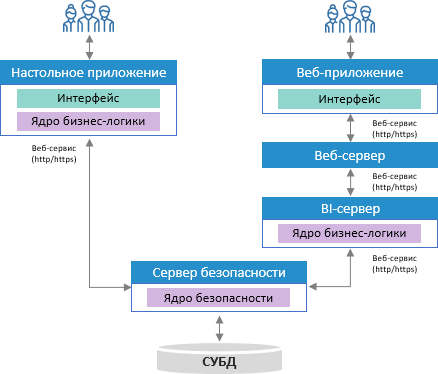

Функции ядра безопасности могут быть переложены на сервер безопасности:
При использовании настольного приложения:
Пользователь взаимодействует с интерфейсом настольного приложения.
Настольное приложение через точку доступа PP.SOM.SomSec взаимодействует с сервером безопасности.
Сервер безопасности через драйвер СУБД отправляет запрос, получает данные и возвращает их в ядро-бизнес логики.
При использовании веб-приложения функции бизнес-логики выполняет BI-сервер, пользовательский интерфейс представлен веб-приложением:
Пользователь взаимодействует с интерфейсом веб-приложения.
Веб-приложение взаимодействует с веб-сервером и BI-сервером через точку доступа PP.SOM.Som. Схема отображает обобщенное взаимодействие, подробная схема приведена в разделе «Установка и настройка серверной части веб-приложения».
BI-сервер взаимодействует с сервером безопасности через точку доступа PP.SOM.SomSec.
Сервер безопасности взаимодействует:
с базой данных через драйвер СУБД;
с ядром бизнес-логики BI-сервера через веб-сервисы.
Установка BI-сервера и веб-приложения приведена в статьях: «Установка веб-приложения на ОС Windows» и «Установка веб-приложения на ОС Linux».
Примечание. При работе через сервер безопасности набор доступных операций будет ограничен: будут доступны операции для работы с репозиторием, метаданными объекта и для работы с SQL-объектами.

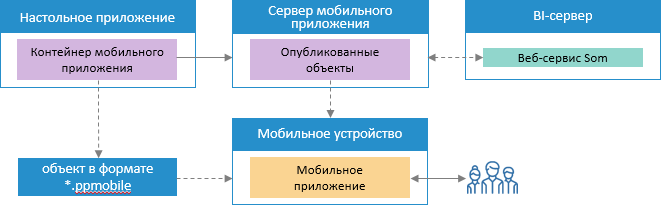

Мобильное приложение на мобильном устройстве использует опубликованные или экспортированные объекты:
При использовании контейнера мобильного приложения объекты из настольного приложения публикуются в виртуальный каталог на сервер мобильного приложения (по умолчанию fpMobile_App_v9.2x64).
При необходимости проверки прав доступа на опубликованные объекты сервер мобильного приложения обращается к BI-серверу.
Пользователь, используя мобильное приложение, загружает опубликованные объекты на мобильное устройство.
Объекты можно загрузить на мобильное устройство и без использования сервера мобильного приложения. Для этого достаточно экспортировать отчет в формат *.ppmobile и сохранить на мобильном устройстве, например, отправив по почте.
