Дополнительные возможности карты

В «Форсайт. Аналитическая платформа» карты предоставляют пользователям широкие возможности визуализации разнообразных данных следующими способами:

Детализация данных - операция, позволяющая переходить по уровням данных: от общих до детализированных. Доступная глубина детализации определяется иерархией измерений источника данных.

Совет. Убедитесь, что доступна детализация карты. Подробнее см. в разделе «Требования для детализации территорий».

Для детализации данных:

выполните команду «Детализировать»/«Карта > Детализировать» в контекстном меню территории;
сделайте двойной щелчок мышью по территории.

Обобщение - операция обратная детализации, позволяющая переходить от детализированных данных к общим.

Для обобщения данных:

выполните команду «Обобщить»/«Карта > Обобщить» в контекстном меню территории;
зажмите клавишу SHIFT и сделайте двойной щелчок мышью по обобщаемой территории.

Примечание. Детализация/обобщение недоступны в инструменте «Отчеты» в веб-приложении.

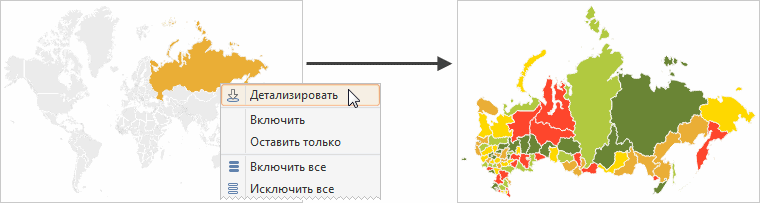

Слева пример карты до детализации, справа - после:

Для фильтрации отображаемых данных используйте легенду. Наведите указатель мыши на элемент легенды. В результате на карте будут отображены только значения, соответствующие выделенному элементу.

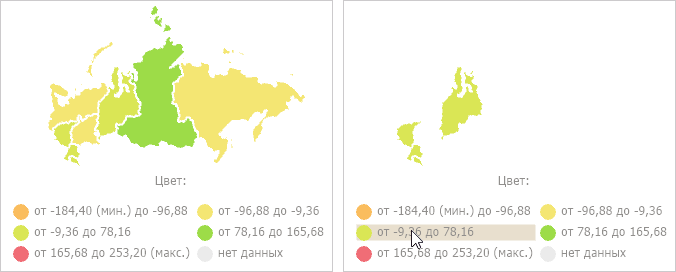

На изображении слева карта до фильтрации, справа - после:

Примечание. Возможность доступна только в веб-приложении. Для использования внешних сервисов должен быть открыт доступ к сети Интернет.

Для подключения внешнего сервиса используйте кнопку «Внешние сервисы» на вкладке «Карта» ленты инструментов.

Для отображения кнопки «Внешние сервисы» на вкладке ленты «Карта»:

Скачайте архив MapPlugins.zip, содержащий скрипты для подключения внешних сервисов.
Извлеките скрипты из архива и поместите их в папку «build» в установленном веб-приложении.
В файле PP.xml в разделе <Plugins> укажите путь до скриптов в папке «build».

В результате будут подключены скрипты для внешних картографических сервисов.

Важно. После подключения скриптов вы получаете доступ к API внешних картографических сервисов. Убедитесь, что вы обладаете правами на их использование. Компания «ФОРСАЙТ» не предоставляет вам никаких прав на использование внешних картографических сервисов и не несет ответственности за нарушение вами их политики лицензирования.

Кнопка «Внешние сервисы» будет доступна, если используемая карта имеет точки привязки физических и географических координат. Если кнопка «Внешние сервисы» недоступна, то обратитесь к разработчикам карты.

В раскрывающемся меню кнопки выберите один из доступных картографических сервисов: Google Maps, Open Street Maps, Yandex, Bing, ArcGis.

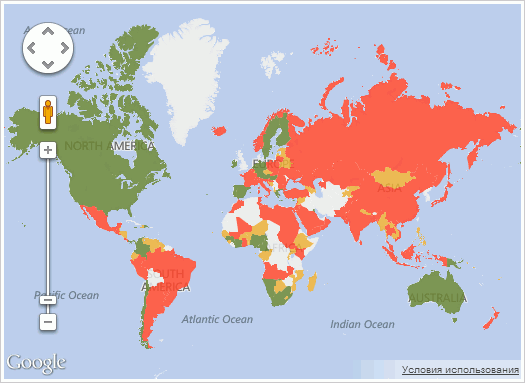

Пример карты с подключенным сервисом Google:

Примечание. В веб-приложении при подключении внешних картографических сервисов может возникнуть несовпадение границ накладываемых друг на друга карт. Решение проблем, связанных с геопривязкой, приведено в статье «Решение проблем с геопривязкой при подключении внешних сервисов».

Примечание. Возможность недоступна в инструменте «Анализ временных рядов».

Контур территории позволяет отображать на карте границы родительской территории при отметке нескольких дочерних элементов территориального измерения.

Для отображения контуров должны выполнятся все требования, приведенные в разделе «Требования для отображения контуров территорий».

Подробнее о контурах территорий см. раздел «Отображение контуров территорий».

Примечание. Возможность доступна в инструментах «Аналитические запросы (OLAP)» и «Аналитические панели».

При работе с картой доступны операции исключения отдельных областей с помощью:

изменения отметки в измерении объектов наблюдения;
выполнения команд контекстного меню областей карты.

Рассмотрим более подробно операции исключения областей из карты, выполняемые с помощью команд контекстного меню. Команда контекстного может быть выполнена как для одной, так и для нескольких выделенных областей карты.

Совет. Для выделения нескольких областей карты, удерживайте клавишу CTRL при выделении.

Для исключения:

выделенной области карты:

Выделите область, которую необходимо исключить.
Выполните команду «Исключить»/«Карта > Исключить» в контекстном меню выделенной области.

Выделенная область будет исключена из карты;

всех областей карты, кроме выделенной:

Выделите область, которая должна быть оставлена на карте.
Выполните команду «Оставить только»/«Карта > Оставить только» в контекстном меню выделенной области.

Из карты будут исключены все области, кроме выделенной;

всех областей карты:

Вызовите контекстное меню карты.
Выполните команду «Исключить все»/«Карта > Исключить все».

Из карты будут исключены все области.

Для включения:

исключенной области карты:

Выделите исключенную область карты, которую требуется включить.
Выполните команду «Включить»/«Карта > Включить» в контекстном меню выделенной области.

Область будет включена в карту;

всех областей карты:

Вызовите контекстное меню карты.
Выполните команду «Включить все»/«Карта > Включить все».

В карту будут включены все области.

Примечание. Возможность недоступна в инструменте «Анализ временных рядов».

Маркер геолокации - это точка, привязанная к территории. Маркеры позволяют отображать на карте места, необходимые пользователю, например: расположение магазинов или станций метро.

Для отображения маркеров должны выполнятся все требования, приведенные в разделе «Требования для отображения маркеров геолокации».

Подробнее о маркерах и их настройке см. раздел «Отображение маркеров геолокации».

Версионная карта отображает динамику территориальных делений во времени (разделение/объединение территорий).

Подробнее о версионных картах см. раздел «Отображение версионной карты».

Примечание. Возможность недоступна в инструменте «Анализ временных рядов».

Стрелка - это объект карты, привязанный к двум территориям: из которой начинается стрелка и в которую направляется стрелка. Стрелки позволяют визуализировать направление движения каких-либо потоков между территориями, например: экспорт или импорт товаров.

Для отображения стрелок должны выполнятся все требования, приведенные в разделе «Требования для отображения стрелок».

Подробнее о стрелках и их настройке см. раздел «Отображение стрелок».

Примечание. Возможность недоступна в инструменте «Анализ временных рядов».

Диаграммы на карте позволяют отобразить дополнительную информацию о территориях.

Для отображения диаграмм настройте измерение метрик: укажите элементы измерения метрик, по значениям которых будут строиться диаграммы.

Подробнее диаграммах и их настройке см. раздел «Отображение диаграмм».
