Настройка осей пузырьковой диаграммы

1. Убедитесь, что боковая панель отображается.

2. В рабочей области выделите пузырьковую диаграмму.

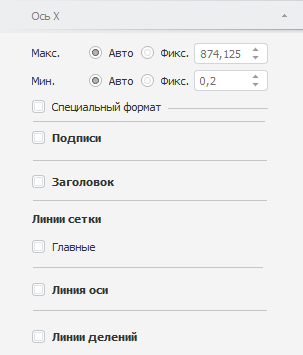

3. Установите на боковой панели переключатель «Формат» и перейдите на вкладку «Ось Х» или «Ось Y».

Задайте максимальное и минимальное значения оси, установив один из переключателей:

• Авто. Максимальное/минимальное значение будет рассчитано автоматически, исходя из данных источника. Переключатель установлен по умолчанию;

• Фикс. Задайте максимальное/минимальное значение с помощью редактора чисел или клавиатуры.

Для настройки формата данных, отображаемых на осях:

1. В настольном приложении установите флажок «Специальный формат», в веб-приложении перейдите к группе настроек «Формат числа».

2. В раскрывающемся списке выберите один из поддерживаемых форматов данных:

• Общий;

• Числовой;

• Денежный;

• Дата;

• Время;

• Процентный;

• Экспоненциальный;

• Текстовый;

• Дополнительный;

• Пользовательский.

Подробное описание специальных форматов вы можете получить в разделе «Настройка формата данных».

3. Если на оси требуется отобразить большие значения, то их можно масштабировать. Таким образом, они будут занимать меньше пространства. Масштабирование выполняется по формуле: X = A * B, где A - исходное значение, B - коэффициент масштабирования.
   В раскрывающемся списке «Масштаб» выберите коэффициент масштабирования данных:

• Нет. B = 1;

• Сотни. B = 0.01;

• Тысячи. B = 0.001;

• Миллионы. B = 0.000001;

• Миллиарды. B = 0.000000001;

• Триллионы. B = 0.000000000001.

Например, на оси отображаются значения: 45000, 46000 и так далее. После применения масштаба «Тысячи» на оси будут отображаться следующие значения: 45, 46 и так далее.

Для отображения подписей деления оси установите флажок «Подписи». Станет доступна настройка шрифта подписей:

Для отображения заголовка оси установите флажок «Заголовок». Станет доступна настройка заголовка оси:

• Специальный текст. Для ввода специального заголовка установите флажок и введите текст, который будет отображаться в области заголовка оси;

Примечание. По умолчанию заголовок осей пузырьковой диаграммы совпадает с наименованием элемента измерения, которое является метрикой по осям X и Y.

Сетка - набор линий, перпендикулярных оси. Главные линии сетки проходят от каждого основного деления оси через всю область построения диаграммы, неосновные - от каждого промежуточного деления.

Для отображения главных линий сетки установите флажок «Главные», для отображения неосновных линий сетки - «Неосновные».

После установки флажка становится доступной настройка параметров линий сетки: цвет, линии, толщина линии и число интервалов.

Примечание. Установка флажка «Неосновные» доступна, если включено отображение главных линий сетки.

Для отображения линий оси установите флажок «Линия оси».

После установки флажка становится доступной настройка линии оси: цвет и толщина линии.

Для отображения линий делений установите флажок «Линии делений».

Основные деления - перпендикулярные штрихи на линии оси, содержащие подписи; промежуточные деления - штрихи без подписей, расположенные на линии оси между основными делениями.

После установки флажка становится доступной настройка параметров линий делений: цвет и толщина линий.
