Плоское дерево

Плоское дерево - это способ отображения иерархических данных в виде набора вложенных прямоугольников. Каждой ветке иерархии соответствует прямоугольник, который состоит из меньших прямоугольников, являющихся подветками. Площадь каждого прямоугольника пропорциональна значению соответствующего элемента иерархии. Цвет прямоугольника также определяется значением элемента иерархии.

Важно. Перед работой с визуализатором убедитесь в соблюдении системных требований к клиентскому компьютеру (для настольного приложения) к BI-серверу (для веб-приложения). В веб-приложении поддержка визуализаторов осуществляется, если BI-сервер установлен на ОС Windows 7 и выше. Внешний вид визуализатора может отличаться в зависимости от используемых графических библиотек (DirectX 10 или OpenGL).

Плоское дерево позволяет отобразить для иерархических данных наборы из двух значений:

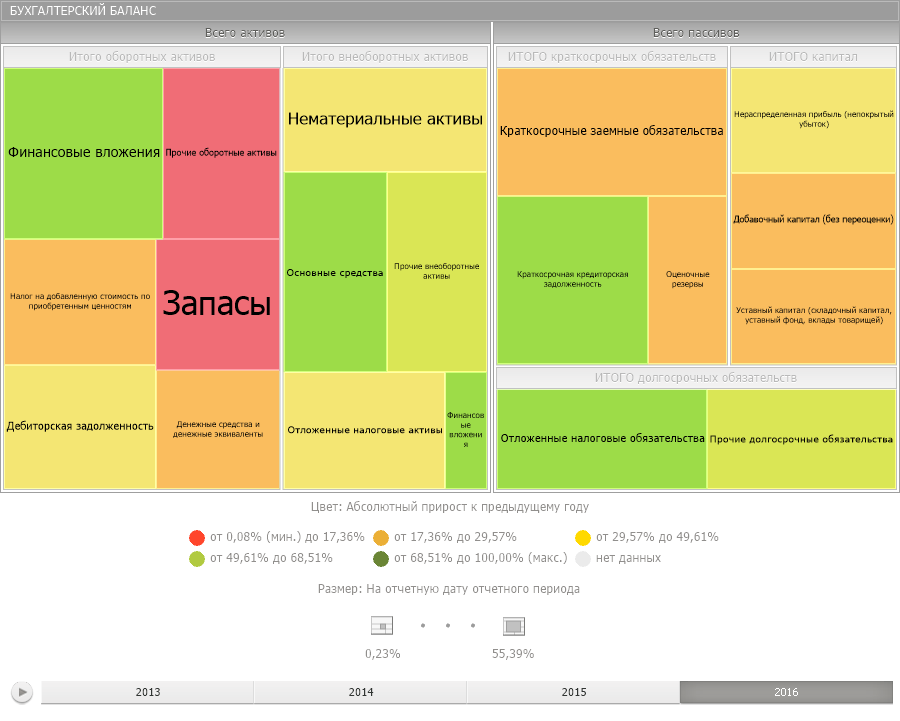

Пример представления данных «Плоское дерево»:

Операции с плоским деревом

В группе вкладок «Отметка» боковой панели сопоставьте элементы измерения метрик и следующие параметры плоского дерева:

Цвет заливки прямоугольников. Установите переключатель «Цвет» на вкладке измерения и отметьте элемент, по значениям которого будут закрашиваться прямоугольники;
Размер прямоугольников. Установите переключатель «Размер» на вкладке измерения и отметьте элемент, по значениям которого будет определяться размер прямоугольников.

Плоское дерево будет перестроено по заданным параметрам.

Примечание. Возможность доступна, если в измерении метрик задан элемент, определяющий цвет заливки прямоугольников.

Используйте вкладку «Цвет» на боковой панели.

Настройка выполняется аналогично настройке заливки представления данных «Карта».

Примечание. Возможность доступна, если в измерении метрик задан элемент, определяющий размер прямоугольников.

Используйте вкладку «Размер» из группы вкладок «Формат» боковой панели.

Используйте вкладку «Подсказки» из группы вкладок «Формат» боковой панели.

Настройка выполняется аналогично настройке подсказок для пузырьковой диаграммы.

Для настройки оформления легенды цвета/размера используйте вкладку «Легенда цвета»/«Легенда размера» из группы вкладок «Формат» боковой панели.

Для детализации данных щелкните по прямоугольнику-родителю, для обобщения - по заголовку прямоугольника-родителя. Плоское дерево будет перестроено в соответствии с иерархией измерения объектов наблюдения.

Для исключения данных выполните команду «Исключить» в контекстном меню прямоугольника.

Для исключения всех данных, кроме данных выбранного прямоугольника, выполните команду «Исключить остальные» в контекстном меню прямоугольника.

Для настройки стиля плоского дерева используйте вкладку «Плоское дерево» ленты инструментов.

Настройка выполняется аналогично настройке стиля визуализатора «Пузырьковая диаграмма».

Различия в функциональности плоского дерева в настольном, веб и мобильном приложениях

В веб-приложении, как и в настольном приложении, возможна работа с плоским деревом. В мобильном приложении, которое реализовано на основе продукта «Форсайт. Мобильная платформа», доступен только просмотр плоского дерева. В зависимости от используемого приложения существуют следующие различия в функциональности плоского дерева:

Примечание. В таблице указана только та функциональность, которая отличается в зависимости от версии приложения. Одинаковая функциональность не приводится.

- функциональность доступна в полном объёме;

- функциональность доступна с особенностями использования.

Функциональность	Настольное приложение	Веб-приложение	Мобильное приложение
Настройка стиля плоского дерева	• Доступно редактирование, переименование, удаление и экспорт стиля пузырькового дерева во внешние стили. • Доступно подключение и отключение таблицы стилей. Для получения более подробной информации обратитесь к разделу «Настройка стиля плоского дерева».	• Доступен только экспорт стиля плоского дерева во внешние стили. • Доступно только использование стилей из подключенной таблицы стилей. Для получения более подробной информации обратитесь к разделу «Настройка стиля плоского дерева».	• Доступен только просмотр плоского дерева.
Детализация и обобщение данных	• Доступна детализация и обобщение данных в полном объеме. Для получения более подробной информации обратитесь к разделу «Детализация и обобщение данных».	• Доступна детализация и обобщение данных в полном объеме. Для получения более подробной информации обратитесь к разделу «Детализация и обобщение данных».	• Доступна детализация и обобщение данных только в инструменте «Аналитические панели». Для получения более подробной информации обратитесь к разделу «Просмотр аналитических панелей».
Исключение данных	• Доступно исключение данных в полном объеме. Для получения более подробной информации обратитесь к разделу «Исключение данных».	• Доступно исключение данных в полном объеме. Для получения более подробной информации обратитесь к разделу «Исключение данных».	• Доступно исключение данных только в инструменте «Аналитические панели». Для получения более подробной информации обратитесь к разделу «Просмотр аналитических панелей».
