Настройка всплывающих подсказок

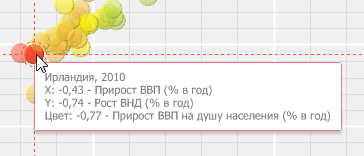

Всплывающие подсказки предназначены для отображения дополнительных сведений элемента. Настройки всплывающих подсказок одинаковы для визуализаторов: «Пузырьковая диаграмма», «Пузырьковое дерево» и «Плоское дерево». Пример отображения всплывающей подсказки:

По умолчанию отображение подсказок включено. Для настройки видимости подсказок установите флажок в заголовке вкладки «Подсказки» на боковой панели. Для настройки подсказок используйте эту же вкладку на боковой панели.

Убедитесь, что боковая панель отображается.
В рабочей области выделите визуализатор.
Установите на боковой панели переключатель «Формат» и перейдите на вкладку «Подсказки».

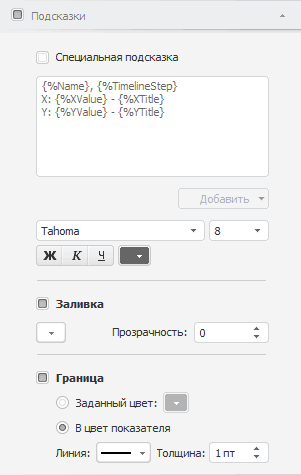

После установки флажка «Подсказки» доступны следующие настройки:

По умолчанию текст всплывающей подсказки формируется из наименований элементов, отмеченных в измерениях источника данных визуализатора.

Для изменения текста подсказки:

Установите флажок «Специальная подсказка».
Сформируйте текст подсказки в соответствующем поле. Текст может быть произвольным.

Заданный текст подсказки будет отображаться при наведении указателя мыши на элемент визуализатора.

Для вставки в текст подсказки значений различных шаблонов:

Установите курсор в место вставки значения шаблона.
Нажмите кнопку «Добавить» и в отобразившемся меню выберите шаблон или метрику, значение которой должно быть вставлено в подсказку. Доступны следующие группы:

Шаблоны. Готовые шаблоны подсказок на основе значений метрик;
Метрики. Названия метрик, значения которых могут быть вставлены в текст подсказки. Набор метрик, доступных для вставки в текст подсказки, зависит от настройки измерения метрик.

Значение шаблона или метрики будет вставлено в текущее положение курсора.

Задайте параметры шрифта подсказок:

Шрифт. Выберите один из шрифтов, установленных в операционной системе;
Размер шрифта. Установите требуемый размер шрифта. Размер задаётся в пунктах, и его можно выбрать из раскрывающегося списка или ввести вручную. Диапазон допустимых значений: [1; 72];
Начертание текста. Нажмите кнопки, задающие начертание шрифта:

Ж. Полужирное начертание;
К. Курсивное начертание;
Ч. Подчеркивание текста.

При нажатой кнопке будет использоваться соответствующий стиль начертания. Доступно использование нескольких стилей одновременно, например, нажатие кнопок «Ж» и «К» даёт полужирное курсивное начертание;

Цвет шрифта. Выберите цвет шрифта в раскрывающейся палитре цветов.

Для настройки параметров заливки фона подсказки используйте группу «Заливка». Если флажок установлен, то используется сплошная заливка фона подсказки. Параметры заливки:

Цвет. В раскрывающейся палитре выберите цвет фона подсказки;
Прозрачность. Задайте степень прозрачности заливки фона подсказки. 100% соответствует полной прозрачности (заливка фона станет невидимой), 0% соответствует полной непрозрачности.

Для оформления границы подсказки используйте группу «Граница». Если флажок установлен, то отображается граница подсказки и доступна её настройка. Выберите способ определения цвета границы:

Заданный цвет. Выберите цвет границы подсказки;
В цвет показателя. Цвет границы подсказки совпадает с цветом элемента, для которого отображается подсказка.

Для настройки типа и ширины линии для границы подсказки используйте соответствующие поля.
