Настройка общих параметров оси

Для отображения/скрытия основных осей установите/снимите флажки «Отображать ось X» и/или «Отображать ось Y». По умолчанию флажки установлены.

Для отображения/скрытия дополнительной оси установите/снимите флажок «Отображать дополнительную ось».

Примечание. Настройка отображения дополнительной оси доступна только при ее наличии.

Для настройки заголовка оси используйте вкладку «Заголовки» диалогового окна «Параметры диаграммы».

Для настройка формата линии шкалы используйте группу параметров «Линия шкалы». Выполните последовательность действий:

1. В раскрывающемся списке «Тип линии» выберите тип линии.

2. В раскрывающемся списке «Толщина» задайте толщину линии. При выборе пункта «Пользовательский» будет открыто окно «Толщина линии». Задайте в нем требуемую толщину линии вручную или с помощью редактора чисел.

3. В раскрывающейся палитре выберите цвет линии либо выберите новый цвет в расширенной палитре цветов, вызываемой при нажатии на кнопку «Другой».

4. В редакторе «Прозрачность» задайте процент прозрачности линии шкалы.

Для настройки формата линии делений используйте группу параметров «Линии делений»:

1. В раскрывающемся списке «Положение» выберите вариант пересечения линии делений с осью: «Пересекают ось», «Наружу» или «Внутрь».

2. В раскрывающемся списке «Тип линии» выберите тип линии.

3. В раскрывающемся списке «Толщина» задайте толщину линии. При выборе пункта «Пользовательский» будет открыто окно «Толщина линии». Задайте в нем требуемую толщину линии вручную или с помощью редактора чисел.

4. В раскрывающейся палитре выберите цвет линии либо выберите новый цвет в расширенной палитре цветов, вызываемой при нажатии на кнопку «Другой».

5. В редакторе «Прозрачность» задайте процент прозрачности линии делений.

Для отображения разделительных линий на оси Х установите флажок «Разделительные линии».

Настройка доступна для всех типов диаграмм, кроме точечной, круговой, кольцевой, лепестковой, пузырьковой, вторичной гистограммы и вторичной круговой диаграммы.

Ниже приведен пример с использованием разделительных линий (слева) и без использования (справа):

Примечание. Настройка доступна только для оси X.

Для настройки сетки:

1. Установите флажок «Отображать сетку».

2. В раскрывающемся списке «Вид» выберите вид сетки:

1. • Линии. Сетка будет построена на основе линий уровня оси;

   • Деления. Сетка будет построена на основе делений.

3. В раскрывающемся списке «Тип линии» выберите тип линии.

4. В раскрывающемся списке «Толщина» задайте толщину линии. При выборе пункта «Пользовательский» будет открыто окно «Толщина линии». Задайте в нем требуемую толщину линии вручную или с помощью редактора чисел.

Примечание. Доступен ввод значения в разных единицах измерения, однако значение в строке ввода будет всегда отображаться в единицах point (1/72 дюйма).

5. В раскрывающейся палитре выберите цвет линии либо выберите новый цвет в расширенной палитре цветов, вызываемой при нажатии на кнопку «Другой».

6. В редакторе «Прозрачность» задайте процент прозрачности сетки.

Для отображения подписей оси установите флажок «Отображать подписи».

Для отображения на шкале нулевого деления установите флажок «Всегда отображать нуль».

Отображение нуля на оси Y доступно, если:

• на вкладке «Шкала» с помощью параметров «Максимальное значение» и «Минимальное значение» установлен фиксированный диапазон значений, включающий нуль. При этом минимальное значение намного больше нуля;

• параметр «Минимальное значение» в значении «Авто».

Ниже приведен пример отображения диаграммы без использования настройки для оси Y (слева) и с использованием (справа):

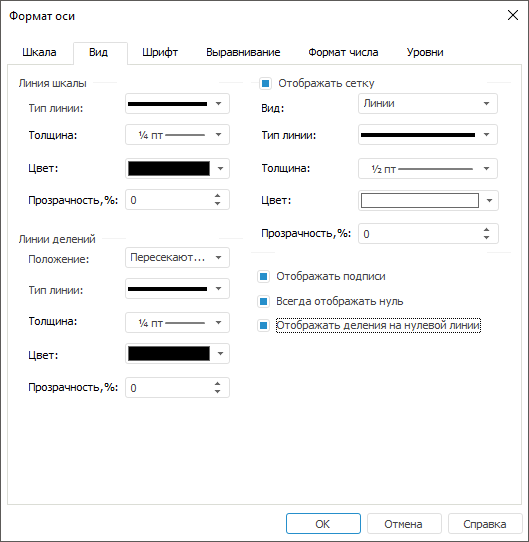

Для отображения делений на нулевой линии установите флажок «Отображать деления на нулевой линии» на вкладке «Вид» окна «Формат оси».

Настройка доступна только для оси значений Y, и если установлен флажок «Всегда отображать нуль». Если ось значений содержит минимум и максимум, которые заведомо меньше нуля, или заведомо больше нуля, то линии делений отображаются на линии оси категорий X.
