Настройка визуализатора «Индикатор»

Визуализатор «Индикатор» предназначен для наглядного отображения данных с помощью маркированной шкалы.

Для более наглядного представления данных может быть настроено несколько шкал. Для отображения текущего значения по какой-либо шкале используется стрелка, вращающаяся вокруг оси. Данные каждой шкалы могут быть разбиты на секторы (диапазоны) и для каждого сектора можно настроить различные цвета, чтобы обозначить положение сектора на шкале. Например, зеленый сектор характеризует допустимые значения параметра.

Примечание. Визуализатор «Индикатор» доступен только в веб-приложении. Если в веб-приложении создали аналитическую панель, содержащую данный визуализатор, то при открытии панели в настольном приложении блок, в котором расположен индикатор и его настройки, будет пустой.

Для вставки визуализатора используйте:

• команду «Индикатор» в раскрывающемся меню кнопки «Визуализаторы» на вкладке ленты «Главная»;

• кнопку «Индикатор» в группе «Визуализаторы» на вкладке ленты «Вставка»;

• команду «Индикатор» в раскрывающемся меню пункта «Новый блок» в контекстном меню аналитической панели.

Затем задайте источник данных для индикатора и настройте измерения.

Примечание. Измерения «Объекты наблюдения» используются в качестве числовых значений индикатора.

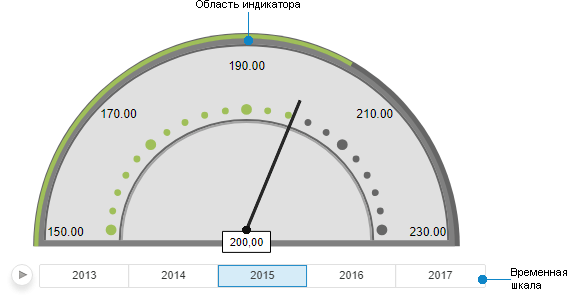

Пример визуализатора «Индикатор»:

Индикатор содержит:

1. Временную шкалу. Предназначена для отображения изменения данных с течением времени. Может быть отключена с помощью вкладки боковой панели «Спидометр».

2. Область индикатора. Содержит:

• Шкалы. Предназначены для отображения значений индикатора в графическом и числовом виде. Индикатор состоит из трёх шкал:

• Scale1. Цветовая шкала, которая по умолчанию состоит из трёх секторов.

Секторы шкалы Scale1

• Scale2. Дополнительная цветовая шкала. По умолчанию является фоном для шкалы-указателя и состоит из четырёх секторов.

Секторы шкалы Scale2

• Scale3. Шкала-указатель. По умолчанию включает отображение значений измерения в виде маркированного интервала и числовых значений, а также указание текущего значения измерения с помощью стрелки.

Элементы шкалы Scale3

• Центр индикатора. Предназначен для отображения центра вращения и указателя текущего значения.

Элементы центра индикатора

Операции с индикатором

Для визуализатора «Индикатор» доступны все операции с объектами, приведенные в разделах «Построение аналитической панели» и «Вставка и настройка визуализаторов».

Примечание. Обратите внимание, что экспорт визуализатора «Индикатор» недоступен.

Настройка индикатора

Настройка индикатора осуществляется с помощью группы вкладок «Формат» боковой панели.

Для этого выполните шаги:

1. Задайте основные параметры индикатора помощью вкладки боковой панели «Спидометр». Для этого настройте отображение временной шкалы, отступы индикатора от внутренних краев визуализатора, заливку фона индикатора, границы и прозрачность индикатора.

2. Выполните поочередную настройку шкал:

• Scale1 и Scale2:

1. Задайте параметры шкалы с помощью вкладки боковой панели «Шкала».

2. Задайте параметры секторов шкал с помощью вкладки боковой панели «Секторы».

Примечание. Количество секторов в составе шкал может быть изменено с помощью вкладки боковой панели «Секторы».

• Scale3:

1. Задайте параметры шкалы с помощью вкладки боковой панели «Шкала».

2. Настройте динамическую подсветку индикаторов с помощью вкладки боковой панели «Динамическая подсветка».

3. Задайте параметры указателя с помощью вкладки боковой панели «Стрелка».

Примечание. Настройка секторов для шкалы Scale3 недоступна.

3. Установите настройки центра вращения и указателя текущего значения с помощью вкладки боковой панели «Центр».
