Требования к операционной системе: iOS 5.0 и выше.
Мобильное устройство: iPad.
В данном примере для рядов данных, области диаграммы, области построения диаграммы и легенды применяются новые настройки с использованием справочников:
центр радиального градиента, отображаемого в качестве заливки пузырьков на пузырьковой диаграмме, смещается в левый нижний угол пузырька;
для области диаграммы и области её построения устанавливается новый цвет заливки;
для легенды диаграммы устанавливаются новый цвет заливки, шрифт и цвет подписей.
Для выполнения примера необходимо разместить взамен метода executeExample класса ViewController (см. раздел «Создание пузырьковой диаграммы») следующий код:
-(void)executeExample {
// Применяем новые настройки для рядов пузырьковой диаграммы
[self applySettingsForBubbleSeries];
// Применяем новые настройки для области диаграммы
[self applySettingsForChartArea];
// Применяем новые настройки для области построения диаграммы
[self applySettingsForChartPlotArea];
// Применяем новые настройки для легенды диаграммы
[self applySettingsForChartLegend];
}
-(void)applySettingsForBubbleSeries {
for (BubbleSeries *serie in [chart seriesList]) {
// Получаем справочник настроек кисти для заливки пузырьков диаграмме
//NSMutableDictionary *dump = [serie.marker.background dumpConfigurationToDict];
NSMutableDictionary *fullDump = [(RadialGradientBrush *)serie.marker.background dumpConfiguration];
NSMutableDictionary *dump = [NSMutableDictionary dictionaryWithObject: fullDump
forKey: @"RadialGradientBrush"];
// Смещаем центр радиального градиента
[self moveGradientCenterToPoint: (CGPoint) CGPointMake(0.25, 0.75)
forRadialGradient: dump];
// Восстанавливаем настройки градиента из дампа
RadialGradientBrush *brush = [RadialGradientBrush radialGradientBrushWithDict: dump];
// Устанавливаем кисть для заливки маркера
[serie.marker setBackground: brush];
}
}
-(void)applySettingsForChartArea {
ChartArea *area = [chart chartArea];
// Создаём справочник настроек для области диаграммы
NSMutableDictionary *areaDump = [area dumpConfigurationToDict];
// Устанавливаем новый цвет заливки области диаграммы
[self applyBackgroundColor: [UIColor colorWithHex:@"fcf2ea"]
andOpacity: 1
forChartObject: areaDump];
[area configureAreaWithDict: areaDump];
}
-(void)applySettingsForChartPlotArea {
ChartPlotArea *plotArea = [chart plotArea];
[plotArea setBorderColor: [UIColor yellowColor]];
// Создаём справочник настроек для области построения диаграммы
NSMutableDictionary *plotAreaDump = [plotArea dumpConfigurationToDict];
// Устанавливаем новый цвет заливки области построения диаграммы
[self applyBackgroundColor: [UIColor colorWithHex:@"fcf2ea"]
andOpacity: 0.7
forChartObject: plotAreaDump];
[plotArea configurePlotAreaWithDict: plotAreaDump andDefaults: nil];
}
-(void) applySettingsForChartLegend {
ChartLegend *legend = [chart legend];
[legend setBorderColor: [UIColor colorWithHex:@"CCCCCC"]];
// Создаём справочник настроек для легенды диаграммы
NSMutableDictionary *legendDump = [legend dumpConfigurationToDict];
// Устанавливаем новые настройки шрифта
[legendDump addEntriesFromDictionary: [self getFontSettings]];
// Устанавливаем новый цвет заливки легенды диаграммы
[self applyBackgroundColor: [UIColor colorWithHex:@"fcf2ea"]
andOpacity: 0.7
forChartObject: legendDump];
// Устанавливаем цвет для подписей легенды
[self applyTextColor: [UIColor colorWithHex:@"#003300"] forChartObject: legendDump];
[legend configureLegendWithDict: legendDump andDefaults: nil];
}
// Смещает центр радиального градиента
-(void) moveGradientCenterToPoint: (CGPoint) point
forRadialGradient: (NSDictionary *) settings {
NSDictionary *sourcePoint = [[settings valueForKey:@"RadialGradientBrush"] valueForKey: @"center"];
[sourcePoint setValue: [NSNumber numberWithFloat: point.x] forKey:@"x"];
[sourcePoint setValue: [NSNumber numberWithFloat: point.y] forKey:@"y"];
}
// Устанавливаем цвет текста для элементов диаграммы
-(void)applyTextColor: (UIColor *) color
forChartObject: (NSMutableDictionary *)dump {
[dump setValue:[NSMutableDictionary dictForColor: color withTitle: @"color"] forKey:@"color"];
}
// Устанавливает цвет заливки для элементов диаграммы
-(void) applyBackgroundColor: (UIColor *) color
andOpacity: (double) opacity
forChartObject: (NSMutableDictionary *) dump {
SolidColorBrush *background = (SolidColorBrush *)[SolidColorBrush brushWithDict:[dump dictForProp:@"background"]];
[background setColor: color];
[background setOpacity: opacity];
NSMutableDictionary *backgroundSettings = [[NSMutableDictionary new] autorelease];
[backgroundSettings setValue: [NSNumber numberWithInt: 0]
forKey:@"currentType"];
[backgroundSettings setValue: [self dumpConfigurationToDictForSolidColorBrush: background]
forKey:@"SolidColorBrush"];
[dump setValue: backgroundSettings
forKey:@"background"];
}
// Создаёт справочник настроек для кисти, используемой для заливки фона одним цветом
- (NSMutableDictionary *)dumpConfigurationToDictForSolidColorBrush:(SolidColorBrush *)brush {
NSMutableDictionary *dict = [[NSMutableDictionary new] autorelease];
if (brush != nil) {
[dict setValue: [NSMutableDictionary dictForColor:[brush color] withTitle: @"color"]
forKey:@"color"];
[dict setValue: [NSMutableDictionary dictForDouble: [brush opacity] withMin:0 max:1 title:@"opacity"]
forKey:@"opacity"];
}
return dict;
}
// Создаёт справочник настроек указанного шрифта
-(NSMutableDictionary *) dumpConfigurationToDictForFont: (UIFont *) font {
NSMutableDictionary *fontSettings = [[NSMutableDictionary new] autorelease];
[fontSettings setValue: [font familyName] forKey:@"family"];
[fontSettings setValue: [NSNumber numberWithFloat: font.lineHeight] forKey:@"size"];
return fontSettings;
}
// Возвращает справочник настроек шрифта по умолчанию
-(NSMutableDictionary *) getFontSettings {
UIFont *font = [UIFont fontWithName:@"Arial" size: 12];
return [NSMutableDictionary dictionaryWithObject: [self dumpConfigurationToDictForFont: font] forKey:@"font"];
}

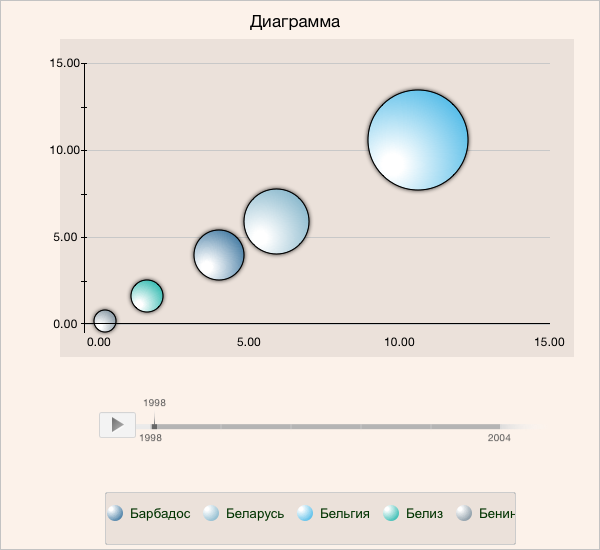

В результате выполнения примера радиальный градиент, отображаемый в качестве заливки пузырьков на пузырьковой диаграмме, смещается в левый нижний угол. Для области диаграммы и области её построения устанавливается новый цвет заливки. Для легенды диаграммы устанавливаются новый цвет заливки, шрифт и цвет подписей:
Результат выполнения примера не изменится, если заменить строку
NSMutableDictionary *dump = [serie.marker.background dumpConfigurationToDict];
на следующий сценарий:
NSMutableDictionary *fullDump = [(RadialGradientBrush *)serie.marker.background dumpConfiguration]; NSMutableDictionary *dump = [NSMutableDictionary dictionaryWithObject: fullDump forKey: @"RadialGradientBrush"];
Данные фрагменты сценария создают одинаковые справочники настроек кисти для заливки пузырьков на диаграмме.
