Работа с компонентом «Диаграмма»

Компонент «Диаграмма» предназначен для отображения графических данных на мобильных устройствах с операционной системой iOS.

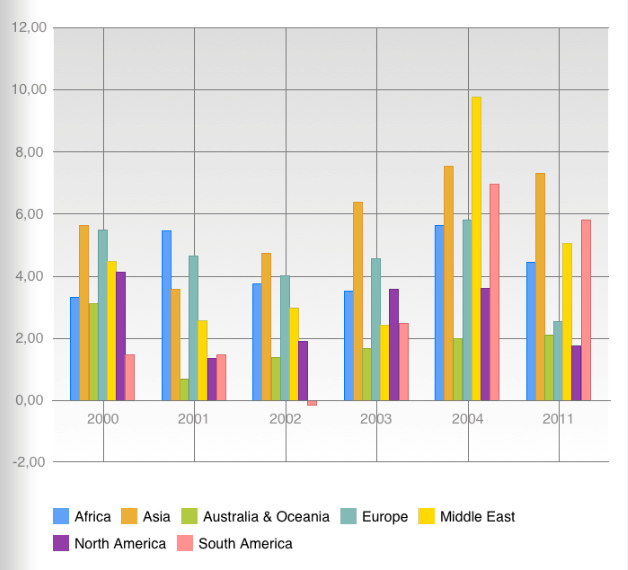

Пример внешнего вида компонента:

Функциональные возможности

Основные функциональные возможности компонента:

• изменение типа диаграммы Доступны следующие типы диаграмм: линейная, столбиковая, с областями, круговая, кольцевая, пузырьковая;

• настройка формата всех элементов диаграммы: легенды, области построения, рядов, осей, подписей рядов, подписей точек ряда, маркеров и т.д.;

• поддержка языков с написанием справа налево;

• отображение и настройка линий тренда;

• настройка эффектов анимации для объектов диаграммы;

• работа с диаграммой с помощью мультисенсорных жестов;

• изменение данных, оформления во время работы и последующая перерисовка диаграммы;

• использование различных типов осей: ось категорий, ось значений, дополнительная ось значений, временная ось, радиальная ось;

• использование абсолютных, относительных, процентных шкал для осей. Также доступно автоматическое разбиение значений оси на интервалы;

• изменение размеров диаграммы.

Подключение компонента

Все файлы, необходимые для подключения и использования компонента, поставляются вместе с компонентом. Для подключения выполните следующие шаги:

1. Подключите следующие библиотеки:

• Charting.framework или исходные коды компонента;

• CoreGraphics.framework;

• Foundation.framework;

• QuartzCore.framework;

• UIKit.framework;

Для подключения библиотек необходимо в настройках цели проекта перейти на вкладку «Build Phases», раскрыть раздел «Link Binary With Libraries» и добавить необходимые библиотеки в список.

2. Добавьте в проект содержимое следующих папок:

• prognozshared/brush;

• prognozshared/chart;

• prognozshared/scale;

• nushared-prognoz/NSString+ProperAlign;

• nushared-prognoz/UIColor+hex;

3. Добавьте в проект файл NWTypes.h из папки shared\Headers.

4. Убедитесь, что в настройках проекта отключена опция «Objective-C Automatic Reference Counting».

   Опция «Objective-C Automatic Reference Counting» находится на вкладке «Build Settings», расположенной на панели для настройки цели проекта.

5. Создайте файл PrefixHeader.pch и добавьте в него следующие строки:

• #import <Foundation/Foundation.h>;

• #import <UIKit/UIKit.h>;

6. В настройках построения цели проекта для параметра «Prefix Header» укажите путь к pch-файлу.

7. Убедитесь, что в настройках проекта включена опция «Precompile Prefix Header».

После подключения для работы с компонентом доступен набор:

• категорий;

• классов;

• протоколов;

• перечислений;

• структур.

Набор примеров работы с компонентом диаграммы приведен в разделе «Примеры использования компонентов».
