Работа с компонентом «Карта 2D»

Компонент «Карта 2D» предназначен для отображения картографических данных на мобильных устройствах с операционной системой iOS.

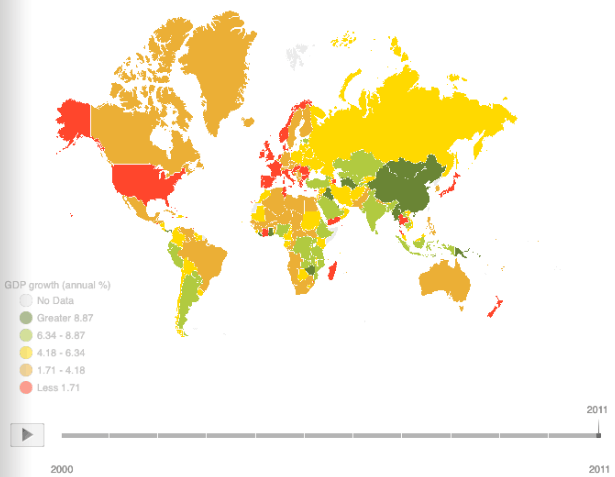

Пример внешнего вида компонента:

Функциональные возможности

Основные функциональные возможности компонента:

• отображение различных карт;

• отображение и настройка заголовка карты, подписей территорий, всплывающих подсказок, легенды карты;

• настройка цветовой шкалы, автоматическая разбивка шкалы на интервалы по источнику данных;

• настройка отображения границ регионов (толщина линии, штрих, цвет) и прочих элементов карты;

• визуализация данных с помощью: картографических, столбиковых или круговых показателей, стрелок, значков. При использовании показателей данные отображаются с помощью цвета заливки территории или с помощью столбиковой/круговой диаграммы по центру территории.

• поддержка языков с написанием справа налево;

• использование относительных размеров карты с подгонкой под размер родительского контейнера;

• использование анимированной временной шкалы;

• автоматическая перерисовка карты при изменении размеров окна мобильного приложения.

Подключение компонента

Все файлы, необходимые для использования компонента, поставляются вместе с ним. Для его подключения выполните следующие шаги:

1. Добавьте в проект следующие папки вместе с их содержимым:

   • Frameworks;

   • nushared-prognoz;

   • prognozshared;

   • Resources;

   • shared.

2. Добавьте в настройках проекта ссылки на следующие платформы и библиотеку:

   • MapCharting.framework или исходные коды компонента;

   • libsqlite3.0.dylib.

   Для подключения платформ и библиотек необходимо в настройках цели проекта перейти на вкладку «Build Phases», раскрыть раздел «Link Binary With Libraries» и добавить в список платформу MapCharting.framework, а также библиотеку libsqlite3.0.dylib.

3. Убедитесь, что в настройках проекта отключена опция «Objective-C Automatic Reference Counting»;

   Опция «Objective-C Automatic Reference Counting» находится на вкладке «Build Settings», расположенной на панели для настройки цели проекта.

4. В настройках построения цели проекта для параметра «Architectures» укажите значение «$(ARCHS_STANDARD_32_BIT)»;

5. В настройках построения цели проекта для параметра «Info.plist File» укажите путь к файлу Info.plist, расположенному в папке Resources;

6. В настройках построения цели проекта для параметра «Prefix Header» укажите путь к pch-файлу.

После подключения для работы с компонентом доступен набор:

• классов;

• протоколов;

• перечислений.

Набор примеров работы с компонентом диаграммы приведен в разделе «Примеры использования компонентов».
