Настройка структуры боковика

Структура боковика включает элементы измерения, которые будут выводится в боковике табличной области, и последовательность их отображения.

Для настройки структуры боковика используйте страницу «Структура боковика» диалога «Мастер табличной области»:

Элементы страницы «Структура боковика»

Примечание. Если было применено транспонирование, то страница будет называться «Структура шапки», в области дополнительных настроек структуры флажки будут называться «Заголовки столбцов» и «Нумерация столбцов», добавится флажок «Многоуровневая шапка таблицы», остальные настройки не меняются.

Для определения структуры боковика:

1. Настройте элементы в измерениях боковика.

Для дополнительных настроек структуры боковика:

• измените порядок расположения измерений в боковике;

• объедините измерения и подожмите их элементы для более компактного отображения боковика;

• сгруппируйте элементы для объединения измерений по заданному атрибуту;

• выполните расшифровку измерений и уровней измерений для настройки перехода от элемента измерения к объекту, детализирующему его значение. Команда выполняется в левой области.

Для дополнительной настройки структуры боковика:

• установите флажок «Заголовки строк» в области дополнительных настроек структуры для отображения боковика в табличной области. По умолчанию флажок установлен;

• выполните настройку отображения наименований элементов в боковике формы. Для этого в левой области:

1. Выберите измерение.

2. Выполните команду «Наименования» контекстного меню измерения.

3. Выберите один или несколько атрибутов измерения, установив флажок напротив атрибута.

Примечание. Если выбрано несколько атрибутов, то каждый выбранный атрибут будет отображаться в табличной области в отдельном столбце.

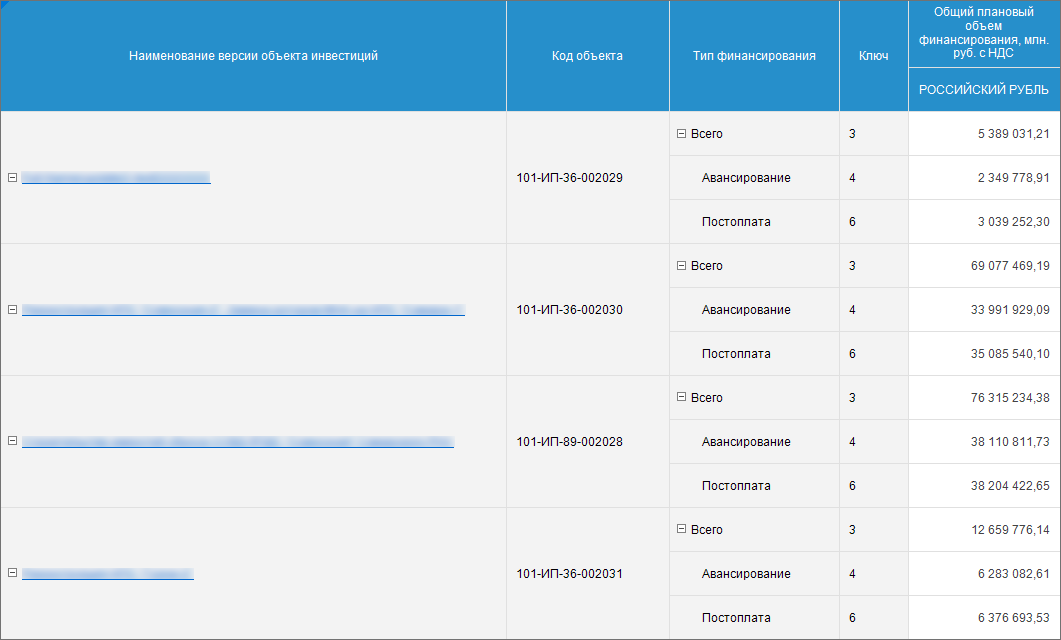

Пример отображения дополнительного атрибута

• установите флажок «Нумерация строк» в области дополнительной настройки структуры для нумерации строк боковика. По умолчанию номера строк отобразятся отдельным столбцом боковика перед заголовками. Нумерация начинается со строк с данными. Для настройки нумерации нажмите кнопку , откроется окно «Нумерация». Настройка доступна при установленном флажке «Нумерация строк»;

Примечание. Нумерацию по строкам можно настроить после создания табличной области при редактировании. Для этого выделите ячейку или диапазон ячеек табличной области и выполните команду «По строкам» раскрывающегося меню кнопки  «Нумерация» вкладки «Таблица» ленты инструментов. Для дополнительной настройки нумерации выполните команду «Настроить» раскрывающегося меню кнопки  «Нумерация» вкладки «Таблица» ленты инструментов, откроется окно «Нумерация».
Отобразить или скрыть нумерацию можно при работе с готовой формой.

После настройки структуры боковика табличной области перейдите к этапу «Настройка структуры показателей».

Настройка элементов измерения боковика

Для настройки элементов боковика:

• выберите элементы, отображаемые в боковике табличной области, используя отметку элементов измерения. Отметка элементов в боковике доступна в левой и правой областях.

Для выбора элементов измерения из левой области:

1. Выберите группу элементов в раскрывающемся списке «Группы элементов» контекстного меню измерения. Выбор группы элементов не является обязательным шагом.

2. Задайте отметку элементов измерения. Для этого:

• выполните команду «Редактировать» контекстного меню измерения;

• выберите схему отметки в раскрывающемся списке «Схема отметки» контекстного меню измерения.

Для установки отметки по измерениям и элементам измерения в правой области, в случае, если отметка не задана слева:

1. Задайте отметку элементов измерения. Для этого:

• выполните команду «Редактировать» контекстного меню измерения;

• нажмите кнопку , выбрав измерение.

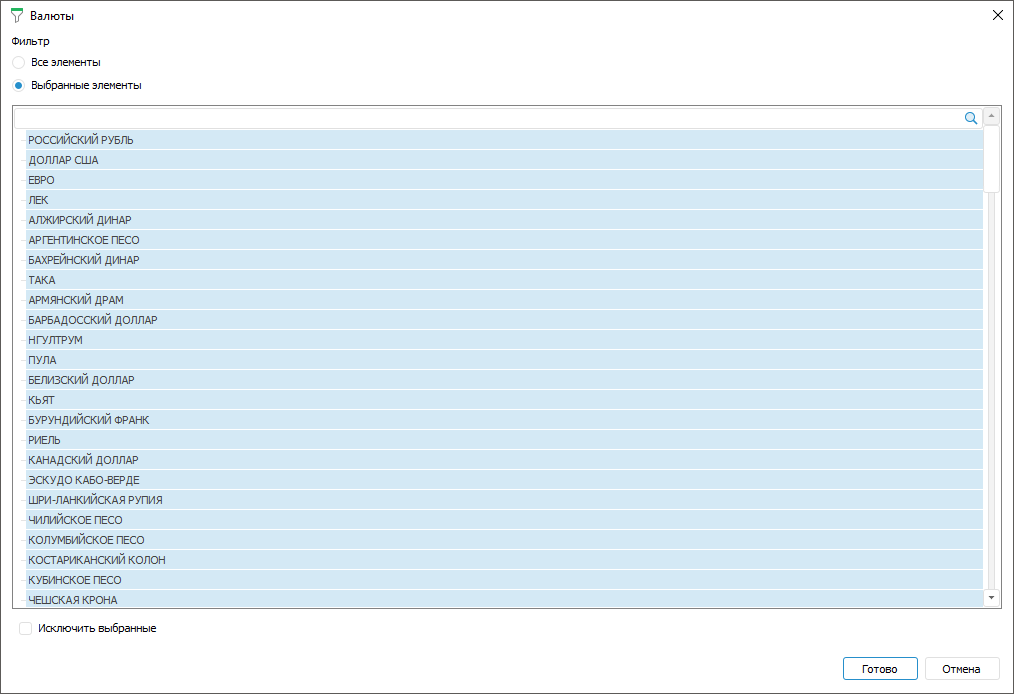

2. В открывшемся окне, выберите один из вариантов фильтра:

Варианты фильтра:

• Все элементы. Отмечены будут все элементы;

• Выбранные элементы. Отметьте только нужные элементы или исключите выбранные элементы из отметки, установив флажок «Исключить выбранные».

Для поиска элемента из списка начните вводить наименование искомого элемента в строку поиска . При вводе слова целиком или его части в списке будут отображаться элементы, наименования которых содержат искомое сочетание символов:

Для очистки строки поиска нажмите кнопку .

3. Завершите выбор, нажав кнопку «Готово».

Для сброса отметки, заданной в правой области, выполните команду «Сбросить» контекстного меню измерения.

• используйте кнопку для удаления элементов и измерений, выделенных в правой панели. Удалять можно одно или несколько измерений и/или элементов одновременно. Для отметки нескольких измерений и/или элементов используйте клавишу SHIFT или CTRL;

• выполните команду «Наименование измерения» контекстного меню в правой области для восстановления измерения, удаленного из правой области.

Выполните эти действия для каждого измерения.

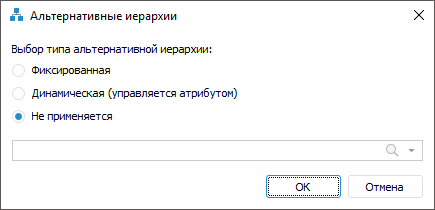

Примечание. Команды «Альтернативные иерархии», «Схема отметки», «Группы элементов» доступны, если в справочниках настроены альтернативные иерархии, схема отметки, группы элементов.

Порядок применения альтернативной иерархии, группы элементов, схем отметки и расширенного фильтра

Если при настройке элементов измерения боковика были заданы альтернативная иерархия, группа элементов, расширенный фильтр и схема отметки, то они будут применены в следующем порядке:

1. Альтернативная иерархия.

2. Группа элементов.

3. Расширенный фильтр.

4. Схема отметки.

Изменение расположения измерений

Для изменения порядка расположения измерений в боковике используйте кнопки и , выбрав измерение в левой области.

Группировка измерений

Группировка измерений боковика применяется для объединения измерений по заданным атрибутам. Группировка распространяется на элементы одного измерения. Если в боковике отображается несколько измерений, напротив группировочного элемента будет отображён первый элемент следующего измерения. Если и для следующего измерения настроена группировка, то будет отображён группировочный элемент следующего измерения. Группировку можно настроить для каждого измерения, отображаемого в боковике, кроме измерения для которого настроена альтернативная иерархия.

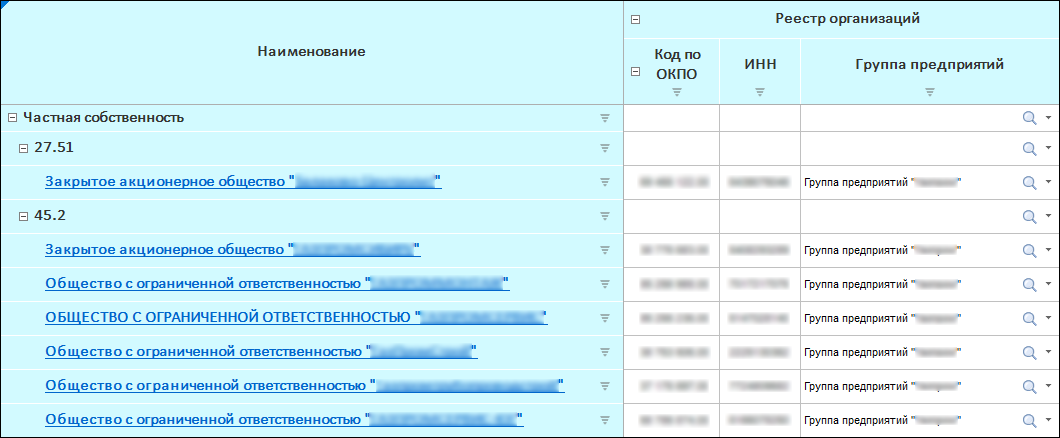

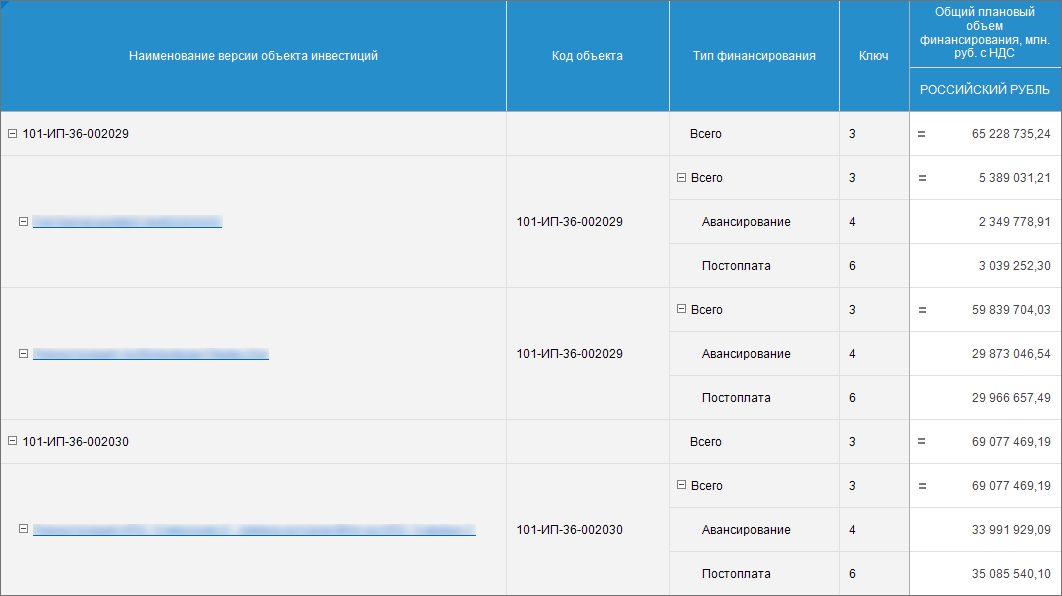

Пример для боковика с одним измерением

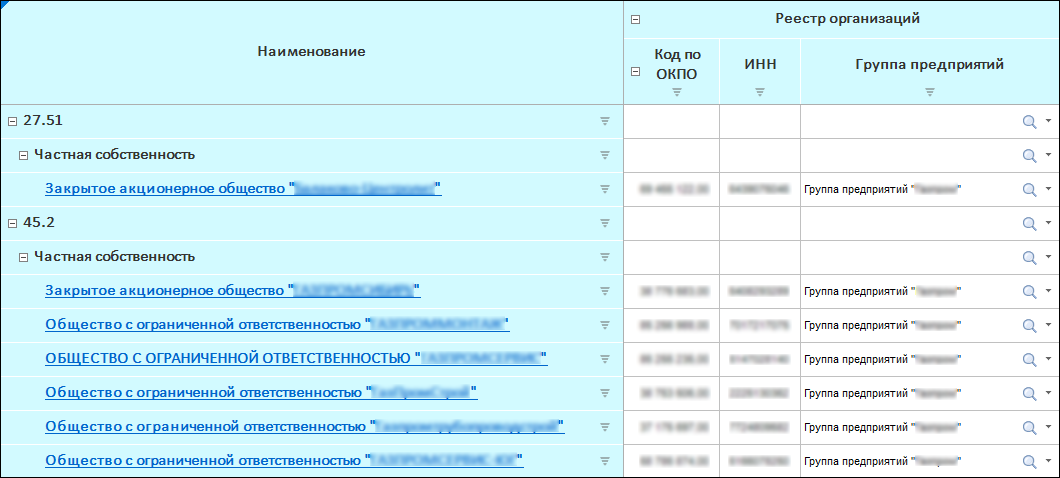

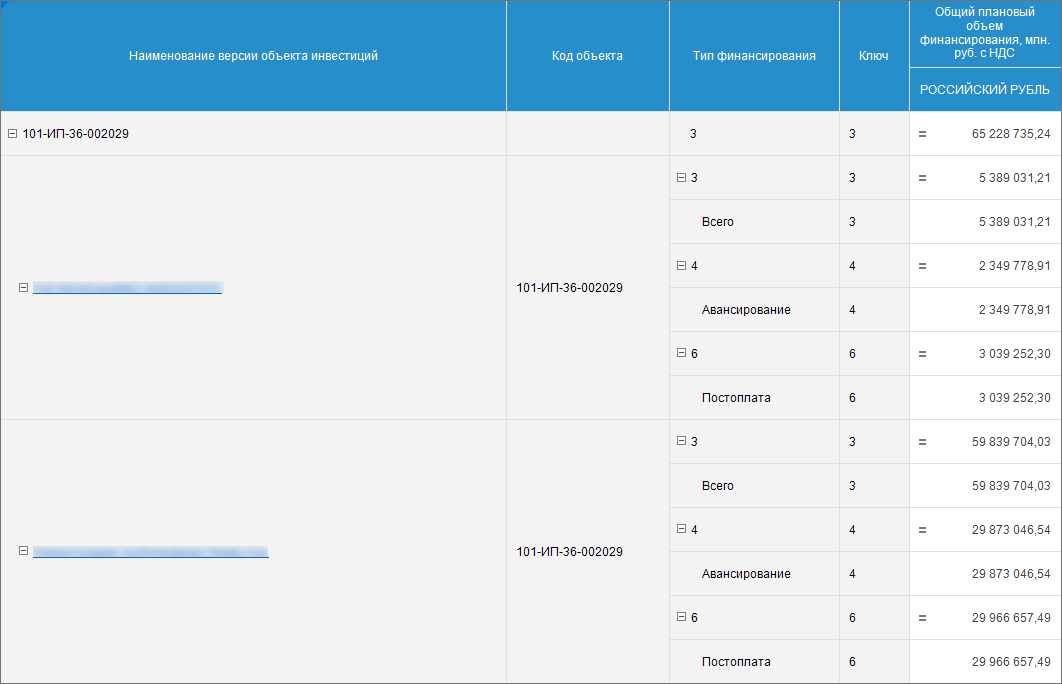

Пример для боковика с несколькими измерениями

Для выполнения группировки измерений:

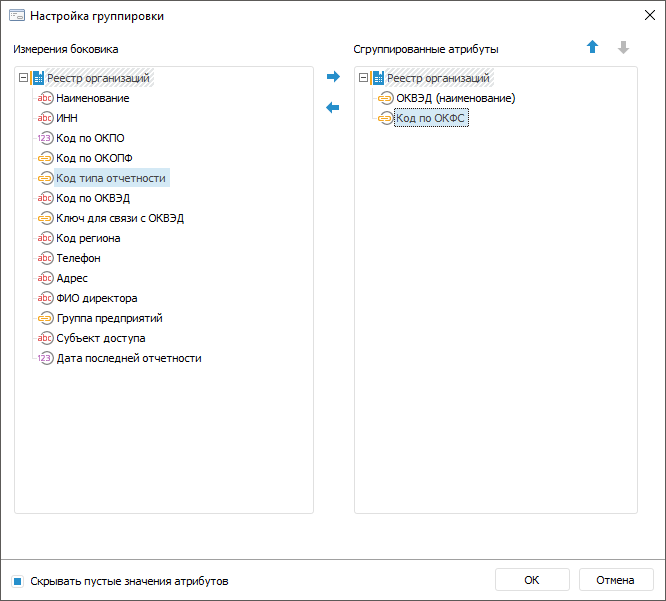

1. Нажмите кнопку «Группировка» для вызова диалогового окна.

2. Выделите измерение или атрибуты измерения для группировки в области «Измерения боковика» и переместите с помощью кнопки или механизма Drag&Drop в область «Сгруппированные атрибуты». При перемещении атрибута он будет удалён из области «Измерения боковика» и отображен в области «Сгруппированные атрибуты».

3. Удалите атрибуты, если они не должны участвовать в группировке. Для этого выделите атрибут в области «Сгруппированные атрибуты» и переместите с помощью кнопки или механизма Drag&Drop. При перемещении атрибута он будет удалён из области «Сгруппированные атрибуты» и отображен в области «Измерения боковика».

4. Разместите атрибуты в нужном порядке с помощью кнопок и . Расположение атрибутов в области «Сгруппированные атрибуты» влияет на расположение элементов в боковике таблицы. Перемещать можно несколько атрибутов одновременно.

5. Установите флажок «Скрывать пустые значения атрибутов» для отображения только тех атрибутов, значения которых заданы. По умолчанию флажок установлен. Скрывать пустые значения атрибутов требуется, если у элементов значения некоторых атрибутов не заданы. При скрытых пустых значениях атрибутов в таблице будут выведены сначала сгруппированные элементы, а после элементы, не включенные в группы, то есть те, у которых отсутствует значения атрибутов, по которым настроена группировка.

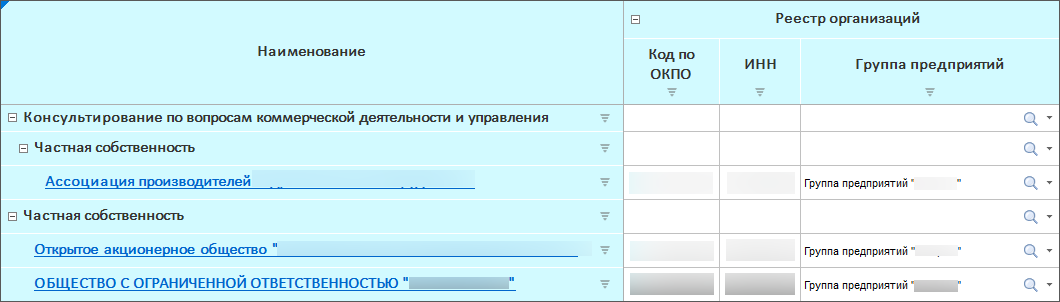

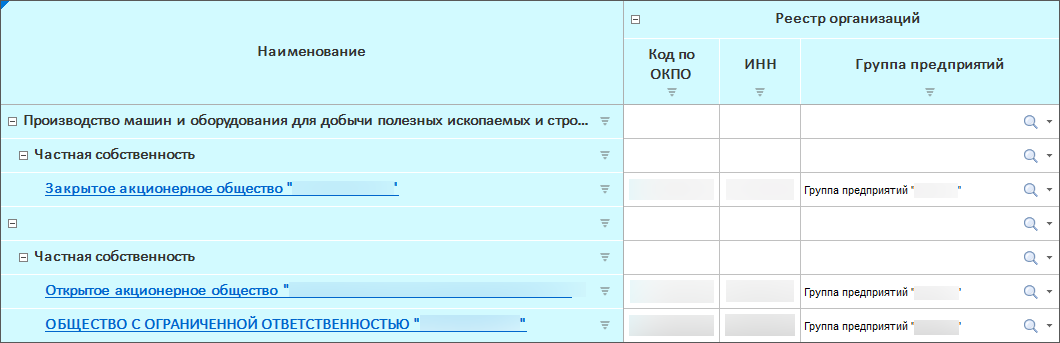

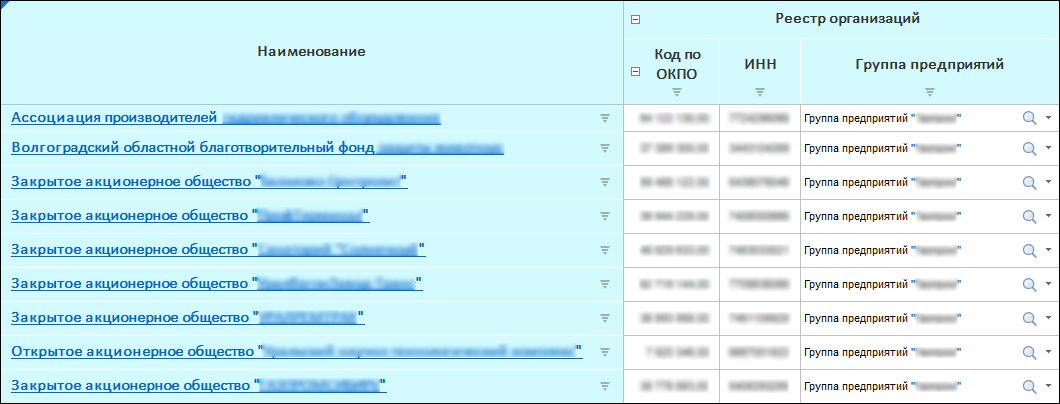

Пример использования флажка «Скрывать пустые значения атрибутов»

6. Завершите группировку нажав кнопку «Ок».

Для настройки агрегации на группировочные элементы используйте блок агрегации в инструменте «Алгоритмы расчёта».
