Отображение рядов данных в виде колец

Для диаграмм HighCharts добавлена возможность переключения между режимами отображения рядов данных круговой диаграммы в виде секторов и в виде колец.

Для включения данной возможности используется атрибут seriesAsRings элемента chart.

Пример

Для выполнения примера необходимо создать html-страницу и выполнить следующие действия:

1. Добавить ссылки на библиотеки PP.js, jquery.js и highcharts.src.js.

2. Внутри тега <body> разместить блок с идентификатором «container»:

3. Далее на страницу внутри тега <body> необходимо добавить сценарий, создающий круговую диаграмму, у которой ряды данных A и B отображается в виде колец:

<script type="text/javascript">
$(function () {
    highChart = new Highcharts.Chart({
        chart: {
            renderTo: 'container',
            defaultSeriesType: 'pie', // Круговая диаграмма
            zoomType: 'none',
            // Отобразим ряды данных в виде колец
            seriesAsRings: true
        },
        title: {
            text: 'Круговая диаграмма'
        },
        xAxis: {
            "categories": [1, 2, 3]
        },
        // Определим два ряда данных
        series: [{
            name: 'A',
            data: [1, 3, 2]
        }, {
            name: 'B',
            data: [2, 1, 3]
        }]
    });
});
</script>

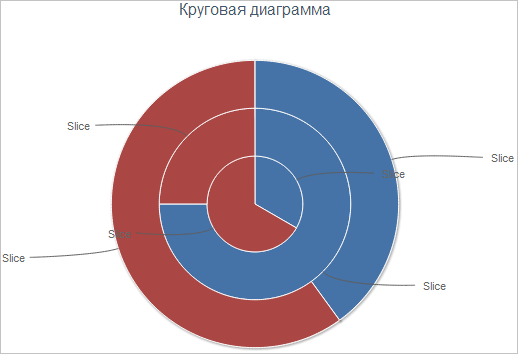

После выполнения примера на html-странице была размещена на странице круговая диаграмма, у которой ряды данных A и B отображаются в виде колец:

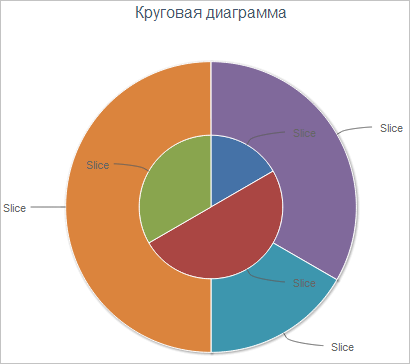

Теперь изменим значение параметра seriesAsRings на false и снова выполним пример. В результате ряды диаграммы будут отображены в виде секторов:
