Для изменения данных, отображаемых в том или ином визуализаторе, настройте расположение и роль измерений.
Для таблицы и диаграммы укажите измерения, которые будут отображаться в строках/столбцах таблицы, и измерения, которые будут исключены из строк и столбцов, то есть будут зафиксированы. Экспериментируя с расположением измерений, найдите оптимальное представление анализируемых данных.
Для пузырьковой диаграммы, карты, пузырькового и плоского дерева вместо расположения измерения задается роль измерения. Для таблицы и диаграммы в качестве метрики используется только значение. Метрика устанавливается по умолчанию после того, как для измерения установлена роль «Метрики».
Для настройки расположения и роли измерения нажмите на кнопку работы с измерением, расположенную слева от заголовка измерения:
Роль и расположение измерения определяется по пиктограмме кнопки работы с измерением.

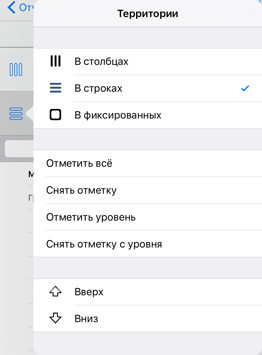

Для визуализаторов «Таблица» и «Диаграмма» доступен выбор расположения измерений:
В столбцах.
Элементы измерения будут расположены по столбцам;
В строках.
Элементы измерения будут расположены по строкам;
В фиксированных.
Элементы измерения будут использоваться в качестве значений. В фиксированном
измерении будет доступна множественная отметка элементов, если в экспресс-отчёте
настольного приложения был задан метод
агрегации. В противном случае может быть отмечен
только один элемент.
Также фиксированное измерение может выступать в роли метрики. Для этого
установите флажок «Метрики»
в меню для работы с измерением:
Отмеченный элемент в измерении метрик будет использоваться для отображения значений.
Для изменения положения вкладки используйте команды «Вверх» и «Вниз». Изменять положение вкладки можно только между одинаковыми по расположению измерениями.
Примечание. Для верхней вкладки недоступен пункт меню «Вверх», для нижней - «Вниз».
Для визуализаторов «Карта», «Пузырьковая диаграмма», «Плоское дерево» и «Пузырьковое дерево» вместо расположения измерения задается роль измерения:
Временная
шкала. Элементы измерения будут использоваться для построения
временной шкалы;
Объекты
наблюдения. Элементы измерения будут использоваться в качестве
объектов наблюдения;
Метрики.
Элементы измерения будут использоваться для отображения значений в
виде одной или нескольких метрик;
Без роли. Элементы измерения будут
использоваться в качестве значений. Для элементов будет доступна множественная
отметка, если в экспресс-отчёте настольного приложения был задан метод
агрегации. В противном случае может быть отмечен
только один элемент.

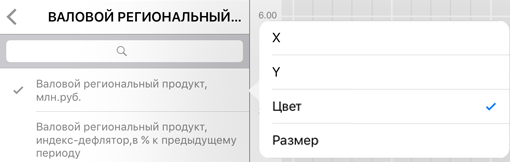

Если измерению установлена роль «Метрики», то для отметки элемента необходимо выбрать характеристику визуализатора, которым он будет управлять:
Список характеристик зависит от типа визуализатора.
Для сопоставления элемента измерения и характеристики визуализатора:
Кликните по элементу измерения, который будет управлять характеристикой визуализатора.
Во всплывающем меню для элемента установите флажок напротив характеристики визуализатора.
Элемент измерения может управлять несколькими характеристиками визуализатора, которые задаются для одного элемента измерения.
Примечание. Для характеристики микрографиков можно задать несколько элементов измерения.
Элементы измерения метрик позволяют управлять следующими характеристиками:
Для пузырькового
и плоского дерева
