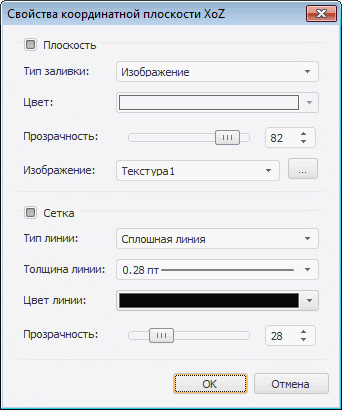

Установленный флажок «Плоскость»
включает отображение плоскости на сцене. При снятом флажке заливка
для координатной плоскости не используется. По умолчанию флажок установлен.
При установленном флажке в группе задаются следующие параметры:
Тип заливки. Задайте
вариант заливки: «Сплошная»
или «Изображение»;
Цвет. Задайте цвет
заливки, выбрав его из раскрывающейся палитры цветов. Параметр
доступен, если установлен тип заливки «Сплошная»;
Прозрачность. Задайте
прозрачность заливки в процентах;
Изображение. Задайте
изображение в раскрывающемся списке из уже загруженных ранее или
загрузите изображение, которое будет использоваться в качестве
заливки. Для загрузки изображения нажмите кнопку .
Будет открыт стандартный диалог выбора файла. Параметр доступен,
если установлен тип заливки «Изображение».
Установленный флажок «Сетка»
включает отображение сетки на координатной плоскости. При снятом флажке
сетка не отображается. По умолчанию флажок установлен. При установленном
флажке в группе задаются следующие параметры:
Тип линии. Задайте
вариант линии: «Сплошная линия»
и «Точечная линия»;
Толщина линии. Задайте
толщину линий. Для задания пользовательской толщины в раскрывающемся
списке выберите пункт «Пользовательский»,
после чего будет открыт диалог задания толщины линий;
Примечание.
Толщина линий может задаваться в разных единицах
измерения, однако значение в поле ввода будет всегда
отображаться в единицах point (1/72 дюйма).
Цвет линии. Задайте
цвет линии, выбрав его из раскрывающейся палитры цветов;
Прозрачность. Задайте
прозрачность линии в процентах.
Плоскость
.
Будет открыт стандартный диалог выбора файла. Параметр доступен,
если установлен тип заливки «
