Графики

1. Убедитесь, что панель результатов отображается.

2. Выберите моделируемую переменную или одну из связей уравнения.

3. Перейдите на вкладку «Графики» в панели результатов.

Примечание. Возможность доступна только для графика уравнения.

Для изменения состава графика:

1. Нажмите кнопку «Состав» в правом верхнем углу вкладки.

2. Будет отображено меню, содержащее все возможные ряды. Каждому ряду соответствует флажок. Установите флажок, если требуется, чтобы ряд отображался на графике и снимите флажок, если требуется скрыть ряд на графике.

График будет перестроен в соответствии с заданными параметрами.

Возможны следующие ряды:

• Исходный ряд. Исходные данные моделируемой переменной;

• Модельный ряд. Смоделированные значения;

• Остатки. Разница между исходными и смоделированными данными;

• Прогноз. Прогнозные значения, рассчитанные уравнением;

• Верхняя доверительная граница. Значения верхней доверительной границы для прогнозных значений;

• Нижняя доверительная граница. Значения нижней доверительной границы для прогнозных значений;

• Факторы уравнения. Группа рядов, содержащая факторы уравнения. По умолчанию факторы не включены в график;

• B1. Ряд после априорной корректировки или исходный ряд;

• D10. Сезонная составляющая;

• D11. Сезонная корректировка ряда;

• D12. Тренд-циклическая компонента;

• D13. Нерегулярная компонента.

Примечание. Набор рядов зависит от типа уравнения.

Для просмотра значения точки наведите на неё указатель мыши. Значение будет отображено в виде всплывающей подсказки.

Примечание. Возможность доступна, если настроено отображение всплывающих подсказок.

Примечание. Изменение значений доступно, если переменная не является моделируемой в каком-либо уравнении.

Порядок редактирования:

1. Разрешите редактирование данных. Переведите кнопку  «Разрешить редактирование» в нажатое состояние.

2. Выберите режим редактирования и измените данные. Для выбора режима используйте раскрывающееся меню кнопки  «Разрешить редактирование»:

1. • По точкам. Редактирование каждой точки переменной выполняется по отдельности.
     Выберите мышью переменную в легенде или на диаграмме. На графике будут выделены точки, доступные для редактирования. Наведите указатель на точку переменной (курсор примет вид двунаправленной стрелки), зажмите основную кнопку мыши и переместите точку в новое положение. Текущее значение точки отображается рядом с ней;

   • Рисование. Редактирование нескольких точек переменной выполняется одним движением.
     Выберите мышью переменную в легенде. На графике будут выделены точки, доступные для редактирования. Наведите указатель на точку переменной (фон переменной по оси значений будет подсвечен), зажмите основную кнопку мыши и переместите точку в новое положение. Редактирование соседних точек можно продолжить, не отпуская кнопки. Текущее значение редактируемой точки отображается рядом с ней.

Для сохранения измененных данных нажмите кнопку  «Сохранить изменения».

Перед скрытием/отображением ряда выключите режим редактирования данных. Переведите кнопку  «Разрешить редактирование» в ненажатое состояние.

Для скрытия/отображения ряда щелкните по его наименованию в легенде.

Если не все элементы помещаются в видимую область легенды, то отображаются кнопки для прокрутки легенды: и . Используйте их для отображения скрытых элементов легенды. Между кнопками содержится информация о странице легенды в формате: <номер текущей страницы>/<общее количество страниц>.

Пример легенды, содержащей скрытые элементы:

Для отображения/скрытия прогнозных значений, рассчитанных уравнением, используйте кнопку  «Показать прогноз» на вкладке ленты инструментов «Вид».

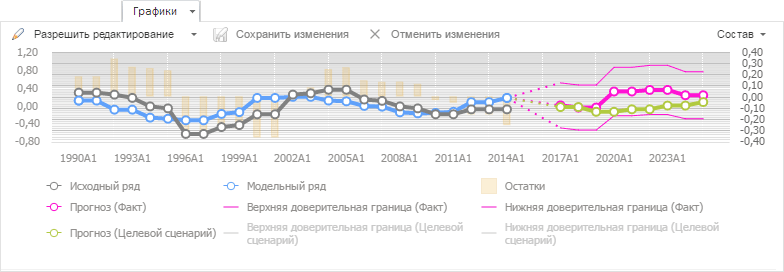

Для изменения типа графика нажмите кнопку  «Тип» на вкладке ленты инструментов «Диаграмма». Будет отображено меню, содержащее пиктограммы, соответствующие различным типам диаграмм. При наведении указателя мыши на пиктограмму будет отображена всплывающая подсказка с названием типа диаграммы. Выберите требуемый тип диаграммы;

Тип графика также можно изменить на вкладке «Диаграмма» в группе вкладок «Панель результатов» на боковой панели.

В веб-приложении для автоматического построения коридоров на диаграмме уравнения нажмите кнопку  «Коридоры диаграмм» на вкладке «Диаграмма» ленты инструментов. Коридор будет добавлен между прогнозным рядом и доверительными границами.

Примечание. Коридор будет отображаться, если прогнозный ряд и ряды доверительных границ присутствуют на диаграмме.
