Разделение: Пример создания

В данной статье рассмотрен пример создания и выполнения задачи ETL с разделителем данных.

Предполагается наличие в репозитории трех таблиц: T_Source, T_DestinationOne и T_DestinationTwo. Структура таблиц должна быть идентичная, среди полей имеется поле с идентификатором «ID», по значениям этого поля будет осуществляться разделение записей. Также в репозитории должна быть создана задача ETL с идентификатором «ETLTASKS». При выполнении указанного ниже примера в задаче ETL создается четыре объекта: источник репозитория, преобразователь «Разделение» и два приемника репозитория. Для всех объектов устанавливаются необходимые свойства, настраиваются связи, задаются условия разделения и привязки приемников для каждого условия:

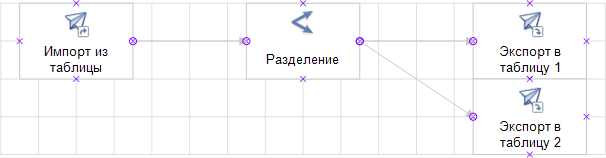

После создания и сохранения объектов происходит выполнение задачи ETL. Однотипный код, применяемый к различным объектам, вынесен в отдельные процедуры/функции.

Добавьте ссылки на системные сборки: Andy, Db, Drawing, Dt, Etl, Metabase.

Sub UserProc;
Var
    MB: IMetabase;
    ETLTask: IEtlTask;
    EtlProvider: IEtlPlainDataProvider;
    MetabaseProvider: IDtMetabaseProvider;
    EtlConsumerOne, EtlConsumerTwo: IEtlPlainDataConsumer;
    MetabaseConsumerOne, MetabaseConsumerTwo: IDtMetabaseConsumer;
    Split: IEtlPlainDataSplit;
    SplitOutputs: IEtlPlainOutputs;
    OutputOne, OutputTwo: IEtlPlainOutput;
    Link, Link1, Link2: IEtlPlainLink;

    Shapes: IWxShapes;
    ProvFields, SplitInFields, SplitOutOneFields, SplitOutTwoFields, ConsOneFields, ConsTwoFields: IEtlPlainFields;
Begin
//Открываем задачу ETL
    MB := MetabaseClass.Active;
    ETLTask := MB.ItemById("ETLTASKS").Edit As IEtlTask;
//Создаем источник
    EtlProvider := ETLTask.Create(EtlObjectType.PlainDataMetabaseProvider) As IEtlPlainDataProvider;
    EtlProvider := EtlProvider.Edit;
    EtlProvider.Id := "Metabase_Provider";

    EtlProvider.Name := "Импорт из таблицы";
    MetabaseProvider := EtlProvider.Provider As IDtMetabaseProvider;
    MetabaseProvider.Dataset := MB.ItemById("T_Source").Bind As IDatasetModel;
    EtlProvider.FillDefault;
     //Создаем визуальный объект источника
    CreateWX(ETLTask, EtlProvider, -60, 0);
//Создаем первый приемник
    EtlConsumerOne := ETLTask.Create(EtlObjectType.PlainDataMetabaseConsumer) As IEtlPlainDataConsumer;
    EtlConsumerOne := EtlConsumerOne.Edit;

    EtlConsumerOne.Id := "Metabase_Consumer1";
    EtlConsumerOne.Name := "Экспорт в таблицу 1";
    MetabaseConsumerOne := EtlConsumerOne.Consumer As IDtMetabaseConsumer;
    MetabaseConsumerOne.Dataset := MB.ItemById("T_DestinationOne").Bind As IDatasetModel;
     //Создаем визуальный объект приемника
    CreateWX(ETLTask, EtlConsumerOne, 60, 0);
//Создаем второй приемник
    EtlConsumerTwo := ETLTask.Create(EtlObjectType.PlainDataMetabaseConsumer) As IEtlPlainDataConsumer;
    EtlConsumerTwo := EtlConsumerTwo.Edit;
    EtlConsumerTwo.Id := "Metabase_Consumer2";

    EtlConsumerTwo.Name := "Экспорт в таблицу 2";
    MetabaseConsumerTwo := EtlConsumerTwo.Consumer As IDtMetabaseConsumer;
    MetabaseConsumerTwo.Dataset := MB.ItemById("T_DestinationTwo").Bind As IDatasetModel;
     //Создаем визуальный объект приемника
    CreateWX(ETLTask, EtlConsumerTwo, 60, 20);
//Создаем преобразователь «Разделение»
    Split := ETLTask.Create(EtlObjectType.PlainDataSplit) As IEtlPlainDataSplit;
    Split := Split.Edit;
    Split.Id := "Split_Transform";

    Split.Name := "Разделение";
     //Создаем два выхода
    SplitOutputs := Split.PlainOutputs;
    SplitOutputs.Add;
    SplitOutputs.Add;
    OutputOne := SplitOutputs.Item(0);
    OutputTwo := SplitOutputs.Item(1);
     //Создаем визуальный объект преобразователя
    CreateWX(ETLTask, Split, 0, 0);
//Заполнение списков полей всех объектов на основании списка полей источника
     //Получение списка полей
    ProvFields := EtlProvider.PlainOutput.Fields; //Выход источника
    SplitInFields := Split.PlainInput.Fields; //Вход преобразователя
    SplitOutOneFields := OutputOne.Fields; //Первый выход преобразователя
    SplitOutTwoFields := OutputTwo.Fields; //Второй выход преобразователя
    ConsOneFields := EtlConsumerOne.PlainInput.Fields; //Вход первого приемника
    ConsTwoFields := EtlConsumerTwo.PlainInput.Fields; //Вход второго приемника
     //Заполнение списков полей
    FillFields(SplitInFields, ProvFields);
    FillFields(SplitOutOneFields, SplitInFields);

    FillFields(SplitOutTwoFields, SplitInFields);
    FillFields(ConsOneFields, SplitOutOneFields);
    FillFields(ConsTwoFields, SplitOutTwoFields);
     //Настройка условий и привязка полей
    Split.Add;
    Split.Condition(0).AsString := Split.PlainInput.Id + ".ID<=100";
    Split.Add;
    Split.Condition(1).AsString := Split.PlainInput.Id + ".ID>100";
    Mapper := Split.Mapper(0);
    For Each Field In SplitOutOneFields Do
        Mapper.Map(Field).AsString := Split.PlainInput.Id + "." + Field.Id;
    End For;

    Mapper := Split.Mapper(1);
    For Each Field In SplitOutTwoFields Do
        Mapper.Map(Field).AsString := Split.PlainInput.Id + "." + Field.Id;
    End For;
//Сохранение всех объектов
    EtlProvider.Save;
    Split.Save;
    EtlConsumerOne.Save;
    EtlConsumerTwo.Save;
//Связь преобразователя со всеми объектами
     //Создаем связи
    Link := CreateLink(ETLTask, EtlProvider.PlainOutput, Split.PlainInput);
    Link1 := CreateLink(ETLTask, OutputOne, EtlConsumerOne.PlainInput);
    Link2 := CreateLink(ETLTask, OutputTwo, EtlConsumerTwo.PlainInput);

End Sub UserProc;
//Создание визуальных объектов
Sub CreateWX(ETLTask: IEtlTask; ETLObject: IEtlObject; XPosition: Integer; YPosition: Integer);
Var
    WxRect: IWxRectangle;
    WxETLObj: IWxEtlObject;
Begin
    WxRect := ETLTask.Workspace.CreateRectangle;
    WxRect.Id := ETLObject.Id;
    WxETLObj := New WxEtlObject.Create;
    WxETLObj.EtlObject := ETLObject;
    WxRect.Style.TextPosition := WxTextPosition.Bottom;

    WxRect.Style.PictureMarginTop := -10;
    WxRect.PinPosition := New GxPointF.Create(XPosition, YPosition);
    WxRect.Extension := WxETLObj As IWxShapeExtension;
End Sub CreateWX;
//Заполнение списков полей входов/выходов
Sub FillFields(Fields, FieldsSource: IEtlPlainFields);
Begin
    Fields := Fields.Edit;
    Fields.Fill(FieldsSource);
    Fields.Save;
End Sub FillFields;
//Создание связи между объектами
Function CreateLink(ETLTask: IEtlTask; Output: IEtlPlainOutput; Input: IEtlPlainInput): IEtlPlainLink;
Var
    Link: IEtlPlainLink;

Begin
    Link := ETLTask.CreatePlainLink;
    Link.SourceObjectOutput := Output;
    Link.DestinationObjectInput := Input;
    Link.FillDefault;
    Return Link;
End Function CreateLink;
//Создание визуальных связей
Sub CreateWXLink(ETLTask: IEtlTask; Shape1: IWxShape; Shape2: IWxShape; Link: IEtlPlainLink);
Var
    WLink: IWxLink;
    WxETLLink: IWxEtlObject;

Begin
     //Создаем визуальные объекты связи
    WLink := ETLTask.Workspace.AutoLinkShapes(Shape1, Shape2);
    WLink.Style.LinePenBeginWxCap := WxLineCap.Flat;
    WLink.Style.LinePenEndWxCap := WxLineCap.Arrow30DegreeFilled;
    WxETLLink := New WxEtlObject.Create;
    WxETLLink.EtlObject := Link;
    WLink.Extension := WxETLLink As IWxShapeExtension;
End Sub CreateWXLink;

Указанная процедура является точкой входа для .NET-сборки. Добавьте ссылки на системные сборки: Andy, Db, Drawing, Dt, Etl, Metabase.

Imports Prognoz.Platform.Interop.Andy;
Imports Prognoz.Platform.Interop.Db;
Imports Prognoz.Platform.Interop.Drawing;
Imports Prognoz.Platform.Interop.Dt;
Imports Prognoz.Platform.Interop.Etl;
Imports Prognoz.Platform.Interop.Metabase;

Public Shared Sub Main(Params: StartParams);
Var
    MB: IMetabase;
    ETLTask: IEtlTask;
    EtlProvider: IEtlPlainDataProvider;
    MetabaseProvider: IDtMetabaseProvider;
    EtlConsumerOne, EtlConsumerTwo: IEtlPlainDataConsumer;
    MetabaseConsumerOne, MetabaseConsumerTwo: IDtMetabaseConsumer;
    Split: IEtlPlainDataSplit;
    SplitOutputs: IEtlPlainOutputs;
    OutputOne, OutputTwo: IEtlPlainOutput;
    Link, Link1, Link2: IEtlPlainLink;
    Shapes: IWxShapes;

    ProvFields, SplitInFields, SplitOutOneFields, SplitOutTwoFields, ConsOneFields, ConsTwoFields: IEtlPlainFields;
    Field: IEtlPlainField;
    Mapper: IEtlPlainFieldsMapper;
Begin
//Открываем задачу ETL
    MB := Params.Metabase;
    ETLTask := MB.ItemById["ETLTASKS"].Edit() As IEtlTask;
//Создаем источник
    EtlProvider := ETLTask.Create(EtlObjectType.eotPlainDataMetabaseProvider) As IEtlPlainDataProvider;
    EtlProvider := EtlProvider.Edit();

    EtlProvider.Id := "Metabase_Provider";
    EtlProvider.Name := "Импорт из таблицы";
    MetabaseProvider := EtlProvider.Provider As IDtMetabaseProvider;
    MetabaseProvider.Dataset := MB.ItemById["T_Source"].Bind() As IDatasetModel;
    EtlProvider.FillDefault();
     //Создаем визуальный объект источника
    CreateWX(ETLTask, EtlProvider, -60, 0);
//Создаем первый приемник
    EtlConsumerOne := ETLTask.Create(EtlObjectType.eotPlainDataMetabaseConsumer) As IEtlPlainDataConsumer;
    EtlConsumerOne := EtlConsumerOne.Edit();
    EtlConsumerOne.Id := "Metabase_Consumer1";

    EtlConsumerOne.Name := "Экспорт в таблицу 1";
    MetabaseConsumerOne := EtlConsumerOne.Consumer As IDtMetabaseConsumer;
    MetabaseConsumerOne.Dataset := MB.ItemById["T_DestinationOne"].Bind() As IDatasetModel;
     //Создаем визуальный объект приемника
    CreateWX(ETLTask, EtlConsumerOne, 60, 0);
//Создаем второй приемник
    EtlConsumerTwo := ETLTask.Create(EtlObjectType.eotPlainDataMetabaseConsumer) As IEtlPlainDataConsumer;
    EtlConsumerTwo := EtlConsumerTwo.Edit();
    EtlConsumerTwo.Id := "Metabase_Consumer2";
    EtlConsumerTwo.Name := "Экспорт в таблицу 2";

    MetabaseConsumerTwo := EtlConsumerTwo.Consumer As IDtMetabaseConsumer;
    MetabaseConsumerTwo.Dataset := MB.ItemById["T_DestinationTwo"].Bind() As IDatasetModel;
     //Создаем визуальный объект приемника
    CreateWX(ETLTask, EtlConsumerTwo, 60, 20);
//Создаем преобразователь «Разделение»
    Split := ETLTask.Create(EtlObjectType.eotPlainDataSplit) As IEtlPlainDataSplit;
    Split := Split.Edit();

    Split.Id := "Split_Transform";
    Split.Name := "Разделение";
     //Создаем два выхода
    SplitOutputs := Split.PlainOutputs;
    SplitOutputs.Add();
    SplitOutputs.Add();
    OutputOne := SplitOutputs.Item[0];
    OutputTwo := SplitOutputs.Item[1];
     //Создаем визуальный объект преобразователя
    CreateWX(ETLTask, Split, 0, 0);
//Заполнение списков полей всех объектов на основании списка полей источника
     //Получение списка полей
    ProvFields := EtlProvider.PlainOutput.Fields; //Выход источника
    SplitInFields := Split.PlainInput.Fields; //Вход преобразователя
    SplitOutOneFields := OutputOne.Fields; //Первый выход преобразователя
    SplitOutTwoFields := OutputTwo.Fields; //Второй выход преобразователя
    ConsOneFields := EtlConsumerOne.PlainInput.Fields; //Вход первого приемника
    ConsTwoFields := EtlConsumerTwo.PlainInput.Fields; //Вход второго приемника
     //Заполнение списков полей
    FillFields(SplitInFields, ProvFields);
    FillFields(SplitOutOneFields, SplitInFields);

    FillFields(SplitOutTwoFields, SplitInFields);
    FillFields(ConsOneFields, SplitOutOneFields);
    FillFields(ConsTwoFields, SplitOutTwoFields);
     //Настройка условий и привязка полей
    Split.Add();
    Split.Condition[0].AsString := Split.PlainInput.Id + ".ID<=100";
    Split.Add();
    Split.Condition[1].AsString := Split.PlainInput.Id + ".ID>100";
    Mapper := Split.Mapper[0];
    For Each Field In SplitOutOneFields Do
        Mapper.Map[Field].AsString := Split.PlainInput.Id + "." + Field.Id;
    End For;
    Mapper := Split.Mapper[1];
    For Each Field In SplitOutTwoFields Do
        Mapper.Map[Field].AsString := Split.PlainInput.Id + "." + Field.Id;
    End For;

//Сохранение всех объектов
    EtlProvider.Save();
    Split.Save();
    EtlConsumerOne.Save();
    EtlConsumerTwo.Save();
//Связь преобразователя со всеми объектами
     //Создаем связи
    Link := CreateLink(ETLTask, EtlProvider.PlainOutput, Split.PlainInput);
    Link1 := CreateLink(ETLTask, OutputOne, EtlConsumerOne.PlainInput);
    Link2 := CreateLink(ETLTask, OutputTwo, EtlConsumerTwo.PlainInput);

     //Создание визуальных связей
    Shapes := ETLTask.Workspace.Shapes;
    CreateWXLink(ETLTask, Shapes.FindById(EtlProvider.Id), Shapes.FindById(Split.Id), Link);
    CreateWXLink(ETLTask, Shapes.FindById(Split.Id), Shapes.FindById(EtlConsumerOne.Id), Link1);
    CreateWXLink(ETLTask, Shapes.FindById(Split.Id), Shapes.FindById(EtlConsumerTwo.Id), Link2);
//Сохраняем задачу
    (ETLTask As IMetabaseObject).Save();
//Выполняем задачу
    ETLTask.Execute(Null);
End Sub;
//Создание визуальных объектов
Public Shared Sub CreateWX(ETLTask: IEtlTask; ETLObject: IEtlObject; XPosition: Integer; YPosition: Integer);
Var
    GxPointFCls: GxPointF = New GxPointFClass();

    WxRect: IWxRectangle;
    WxETLObj: IWxEtlObject = New WxEtlObject();
Begin
    WxRect := ETLTask.Workspace.CreateRectangle();
    WxRect.Id := ETLObject.Id;
    WxETLObj.EtlObject := ETLObject;
    WxRect.Style.TextPosition := WxTextPosition.wtpBottom;
    WxRect.Style.PictureMarginTop := -10;
    GxPointFCls.Create(XPosition, YPosition);

    WxRect.PinPosition := GxPointFCls;
    WxRect.Extension := WxETLObj As IWxShapeExtension;
End Sub;
//Создание визуальных связей
Public Shared Sub CreateWXLink(ETLTask: IEtlTask; Shape1: IWxShape; Shape2: IWxShape; Link: IEtlPlainLink);
Var
    WLink: IWxLink;
    WxETLLink: IWxEtlObject = New WxEtlObject();
Begin
     //Создаем визуальные объекты связи
    WLink := ETLTask.Workspace.AutoLinkShapes(Shape1, Shape2);
    WLink.Style.LinePenBeginWxCap := WxLineCap.wlcFlat;
    WLink.Style.LinePenEndWxCap := WxLineCap.wlcArrow30DegreeFilled;
    WxETLLink.EtlObject := Link;
    WLink.Extension := WxETLLink As IWxShapeExtension;

End Sub;
//Заполнение списков полей входов/выходов
Public Shared Sub FillFields(Fields, FieldsSource: IEtlPlainFields);
Begin
    Fields := Fields.Edit();
    Fields.Fill(FieldsSource);
    Fields.Save();
End Sub;
//Создание связи между объектами
Public Shared Function CreateLink(ETLTask: IEtlTask; Output: IEtlPlainOutput; Input: IEtlPlainInput): IEtlPlainLink;
Var
    Link: IEtlPlainLink;
Begin
    Link := ETLTask.CreatePlainLink();
    Link.SourceObjectOutput := Output;
    Link.DestinationObjectInput := Input;
    Link.FillDefault();
    Return Link;
End Function;
