drawVisualLines(points: Array, lineOptions: Object, drawLine: Boolean, customValue: Number, redraw: Boolean);
points. Массив точек ряда данных диаграммы;
lineOptions. Настройки линий оси. Необязательный параметр. В качестве значения принимает JSON-объект со следующими полями: LineColor - цвет линии, LineWidth - толщина линии, LineStyle - стиль линии;
drawLine. Признак отрисовки линий оси. Необязательный параметр. Допустимые значения:
true. Линии оси будут отрисованы;
false. Линии оси не будут отрисованы (по умолчанию);
customValue. Определённое пользователем значение, для которого будет дополнительно отрисована линия. Необязательный параметр;
redraw. Признак перерисовки оси диаграммы. Необязательный параметр. Допустимые значения:
true. Ось диаграммы будет перерисована;
false. Ось диаграммы не будет перерисована (по умолчанию).
Метод drawVisualLines отрисовывает линии оси для указанных точек ряда данных диаграммы.
Для выполнения примера необходимо наличие на html-странице компонента Chart с наименованием «chart» (см. «Пример создания точечной диаграммы»). Отрисуем для точек первого ряда данных диаграммы линии оси Y:
// Рисует линии оси для каждой точки первого ряда данных
function drawVisualLines(axis, serie) {
// Получаем точки ряда данных
var points = serie.getPoints();
// Определяем настройки линий
var lineOptions = {
LineColor: "rgb(255, 0, 0)",
LineWidth: 1,
LineStyle: "dash"
};
/* Отрисовываем линии на оси для каждой точки первого ряд данных,
а также для точки со значением 5 */
axis.drawVisualLines(points, lineOptions, true, 5, true);
}
// Получаем ось Y диаграммы
var yAxis = chart.getYAxis();
// Получаем первый ряд данных
var serie = chart.getSerie(0);
// Отрисовываем линии оси Y для каждой точки первого ряд данных
drawVisualLines(yAxis, serie);

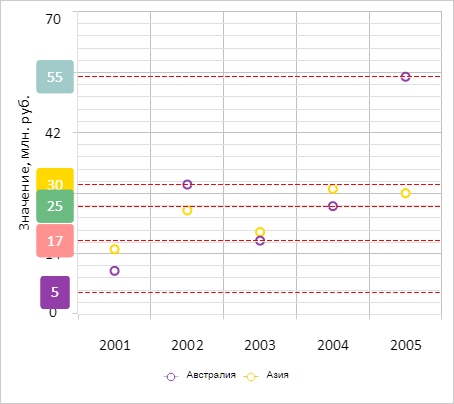

В результате выполнения примера для каждой точки первого ряда данных были отрисованы линии оси Y. Также специально была нарисована линия для значения 5:
Теперь удалим линии оси Y:
yAxis.removeVisualLines(true);
После выполнения примера все линии оси Y были удалены:
