Добавление и настройка объектов рабочего пространства

Добавление объекта зависит от типа объекта:

• Фигуры. Нажмите кнопку «Фигура» на вкладке «Главная» ленты инструментов и в раскрывающемся списке выберите тип фигуры;

• Объект репозитория. Нажмите кнопку «Объект репозитория» на вкладке «Главная» ленты инструментов после чего будет открыт стандартный диалог выбора объекта репозитория;

• Изображение. Нажмите кнопку «Изображение» на вкладке «Главная» ленты инструментов после чего будет открыт стандартный диалог выбора файлов с локального компьютера.

Для создания линии:

1. Нажмите кнопку «Линия» на вкладке «Главная» ленты инструментов и в раскрывающемся списке выберите тип линии.

2. Переместите курсор к предполагаемому месту начала линии и, удерживая кнопку мыши, переместите курсор к месту предполагаемого окончания линии. Отпустите кнопку мыши.

Для получения подробной информации по созданию линий между объектами обратитесь к разделу «Создание линий между объектами и точек соединения».

Для удаления выбранного объекта:

• нажмите кнопку «Удалить» на вкладке «Формат» ленты инструментов;

• выполните команду «Удалить» в контекстном меню объекта;

• нажмите клавишу DELETE.

После выполнения одного из действий выбранный объект будет удален с рабочей области.

Режим указателя позволяет выделять и перемещать объекты в рабочей области во время редактирования рабочего пространства.

Для выбора данного режима:

• нажмите кнопку «Указатель» на вкладке «Главная» ленты инструментов;

• нажмите сочетание клавиш ALT + 1.

Для выделения группы объектов зажмите клавишу SHIFT и щёлкните необходимые объекты.

В режиме указателя доступно сгибание линий. Для добавления сгиба линии зажмите клавишу CTRL и кнопкой мыши определите в каком месте линии будет изгиб.

Примечание. В веб-приложении режим указателя используется только для выделения объекта(ов).

Режим руки предоставляет возможность прокрутки содержимого рабочей области.

Для выбора режима:

• нажмите кнопку «Рука» на вкладке «Главная» ленты инструментов;

• нажмите сочетание клавиш ALT + 6;

• зажмите клавишу SPACE при использовании другого режима.

Объекты, расположенные на рабочем поле, можно группировать. Для группы объектов можно задать единое форматирование и порядок расположения, изменять размер. При изменении размеров группы происходит пропорциональное изменение размеров объектов, входящих в группу.

Для группировки выделенных объектов:

• выполните команду «Группировка > Сгруппировать» в контекстном меню выделенных объектов;

• нажмите кнопку на вкладке «Формат» ленты инструментов;

• нажмите сочетание клавиш CTRL+G.

Для разгруппировки выделенной группы объектов:

• выполните команду «Группировка > Разгруппировать» в контекстном меню группы объектов;

• нажмите кнопку на вкладке «Формат» ленты инструментов;

• нажмите сочетание клавиш CTRL+U.

Для выравнивания объектов относительно друг друга:

1. Выделите два или более объекта, последовательно щелкая по ним с зажатой клавишей SHIFT.

2. Выполните команду:

• «Выровнять> <вариант действия>» на вкладке «Формат» ленты инструментов;

• «Выровнять/Распределить> <вариант действия>» контекстного меню.

Доступны следующие варианты выравнивания объектов:

• Выровнять по левому краю. Выделенные объекты будут выровнены по левому краю относительно крайнего левого объекта:

• Выровнять по центру. Выделенные объекты будут выровнены по центру. Центр рассчитывается исходя из положения крайнего левого объекта и крайнего правого среди выделенных и размеров самих объектов:

• Выровнять по правому краю. Выделенные объекты будут выровнены по правому краю относительно крайнего правого объекта:

• Выровнять по верхнему краю. Выделенные объекты будут выровнены по верхнему краю относительно крайнего верхнего объекта:

• Выровнять по середине. Выделенные объекты будут выровнены по середине. Середина рассчитывается исходя из положения крайнего верхнего объекта и крайнего нижнего среди выделенных и размеров самих объектов:

• Выровнять по нижнему краю. Выделенные объекты будут выровнены по нижнему краю относительно крайнего нижнего объекта:

Для распределения объектов относительно друг друга:

1. Выделите три или более объекта, последовательно щелкая по ним с зажатой клавишей SHIFT.

2. Выполните команду:

• «Выровнять> <вариант действия>» на вкладке «Формат» ленты инструментов;

• «Выровнять/Распределить> <вариант действия>» контекстного меню.

Доступны следующие варианты распределения объектов:

• Распределить по горизонтали. Выделенные объекты будут находиться друг от друга на одинаковом расстоянии. Расстояние рассчитывается исходя из положения крайнего левого объекта и крайнего правого среди выделенных и размеров самих объектов:

• Распределить по вертикали. Выделенные объекты будут находиться друг от друга на одинаковом расстоянии. Расстояние рассчитывается аналогично предыдущему пункту:

Для изменения размеров выделенных объектов:

• выполните команду «Размер > <вариант действия>» в контекстном меню группы объектов;

• выполните команду «Одинаковые размеры > <вариант действия>» на вкладке «Формат» главного меню панели инструментов.

Доступны следующие варианты изменения размеров объектов:

• Выровнять по самому широкому. Ширина всех выделенных объектов будет изменена на ширину самого широкого объекта в группе:

• Выровнять по самому узкому. Ширина всех выделенных объектов будет изменена на ширину самого узкого объекта в группе:

• Выровнять по самому высокому. Высота всех выделенных объектов будет изменена на высоту самого высокого объекта в группе:

• Выровнять по самому низкому. Высота всех выделенных объектов будет изменена на высоту самого низкого объекта в группе:

Для запрета или разрешения редактирования отдельного объекта в группе установите/снимите флажок «Группировка > Выделять объекты в группе» в контекстном меню объекта.

Запрет или разрешение редактирования отдельного объекта в группе позволяет ограничить просмотр и редактирование объекта в режиме редактирования рабочего пространства.

Установка флажка возможна только после создания группы объектов.

Для просмотра объектов, в которые входит объект, и связей между ними выполните следующие действия:

1. Выделите объект мышью на рабочем пространстве.

2. Выполните:

• команду «Входит в > Показать объекты»:

• в контекстном меню объекта;

• на вкладке «Конструктор» ленты инструментов;

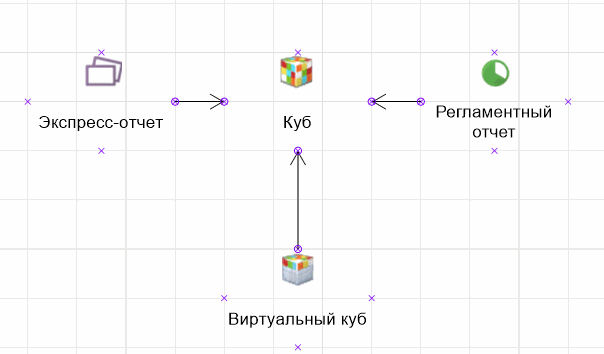

Например, объект «Куб» входит в экспресс-отчёт, регламентный отчёт и виртуальный куб:

• команду «Входит в > Показать объекты (рекурсивно)»:

• в контекстном меню объекта;

• на вкладке «Конструктор» ленты инструментов.

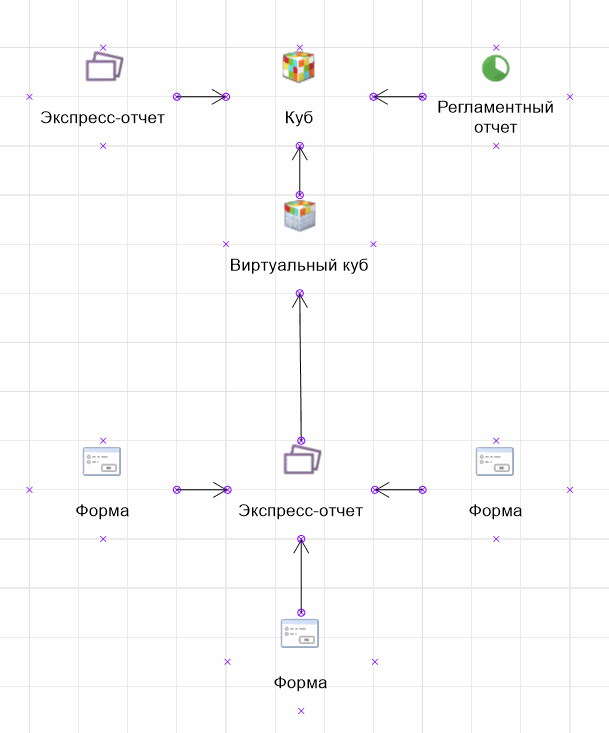

Например, «Куб» входит в экспресс-отчёт, регламентный отчёт и виртуальный куб. В свою очередь виртуальный куб входит в экспресс-отчёт, входящий в 3 разные формы Fore:

Для просмотра объектов, из которых состоит объект, и связей между ними выполните следующие действия:

1. Выделите объект мышью на рабочем пространстве.

2.  Выполните:

• команду «Состоит из > Показать объекты»:

• в контекстном меню объекта;

• на вкладке «Конструктор» ленты инструментов.

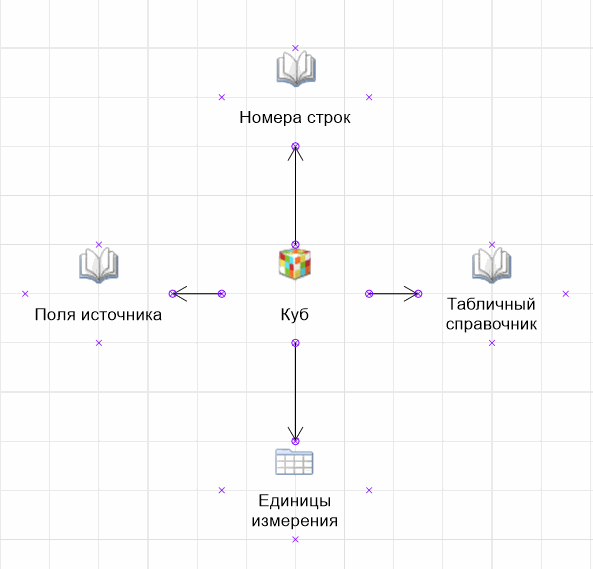

Например, объект «Куб» состоит из таблицы и справочников:

• команду «Состоит из > Показать объекты (рекурсивно)»:

• в контекстном меню объекта;

• на вкладке «Конструктор» ленты инструментов.

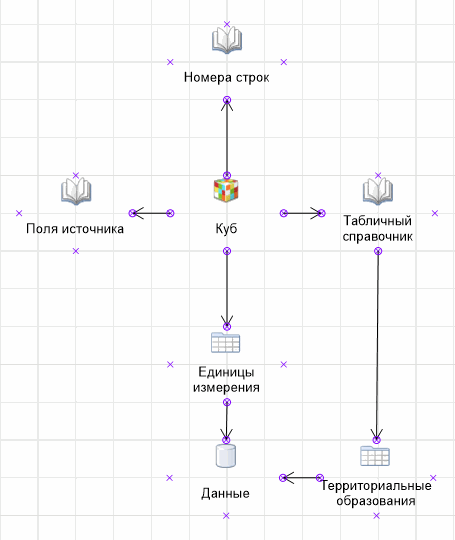

Например, объект «Куб» состоит из таблицы и справочников. Справочник «Табличный справочник» состоит из таблицы «Территориальные образования», а таблицы «Единицы измерения» и «Территориальные образования» из базы данных «Данные»:
