Настройка легенды

1. Убедитесь, что боковая панель и легенда карты отображаются.

2. В рабочей области выделите карту.

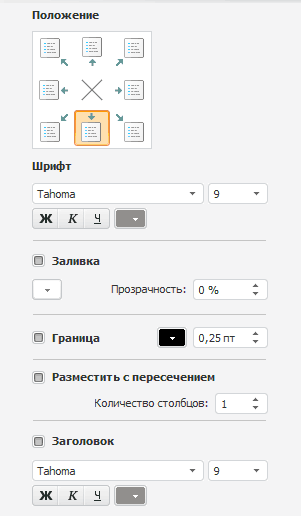

3. Установите на боковой панели переключатель «Формат» и перейдите на вкладку, соответствующую настраиваемой легенде.

В группе «Положение» выберите положение легенды относительно карты:

• . В левом верхнем углу;

• . По центру верхней границы;

• . В правом верхнем углу;

• . По центру правой границы;

• . В правом нижнем углу;

• . По центру нижней границы;

• . В левом нижнему углу;

• . По центру левой границы;

• . Легенда не отображается.

По умолчанию легенда отображается по центру нижней границы карты.

Настройте параметры шрифта, используемого в легенде:

• Шрифт. Выберите один из шрифтов, установленных в операционной системе;

• Размер шрифта. Установите требуемый размер шрифта. Размер задаётся в пунктах, и его можно выбрать из раскрывающегося списка или ввести вручную. Диапазон допустимых значений: [1; 72];

• Начертание текста. Нажмите кнопки, задающие начертание шрифта:

• Ж. Полужирное начертание;

• К. Курсивное начертание;

• Ч. Подчеркивание текста.

При нажатой кнопке будет использоваться соответствующий стиль начертания. Доступно использование нескольких стилей одновременно, например, нажатие кнопок «Ж» и «К» даёт полужирное курсивное начертание;

• Цвет шрифта. Выберите цвет шрифта в раскрывающейся палитре цветов.

Для заливки фона легенды установите флажок «Заливка» и в соответствующих полях задайте цвет и прозрачность заливки.

Для отображения границы легенды установите флажок «Граница». В соответствующих полях укажите цвет и толщину линии границы.

Для размещения легенды с пересечением карты установите флажок «Размещать с пересечением». После установки флажка укажите количество столбцов в легенде.

Примечание. Для легенды объема и легенды размера стрелок недоступна настройка количества столбцов в легенде.

При снятом флажке карта не пересекается с легендой, количество столбцов в легенде определяется автоматически.

Для отображения заголовка легенды установите флажок «Заголовок» и задайте параметры шрифта.

Параметры шрифта заголовка легенды совпадают с параметрами шрифта, используемого в легенде.

Примечание. Для легенд столбиковых и круговых диаграмм в качестве заголовка используются названия диаграмм.
